Eigenschaften - Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=45 A, gekapselt: Ith=36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=100 A, gekapselt: Ith=90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=7.5 kW, 380 V 400 V: P=11 kW, 660 V 690 V: P=14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=3.5 kW, 380 V 400 V: P=6 kW, 660 V 690 V: P=8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI., DILA-XHI(V)., DILM32-XHI11-S, Kontaktbestückung S=Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Gleichstrombetätigung Technische Daten:
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei DC: 24..27 V
- Spannungsart zur Betätigung: DC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 6 kW
- Bemessungsbetriebsleistung NEMA: 11 kW
- Geeignet für Reiheneinbau: Nein
- Anzahl der Hilfskontakte als Schließer: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei DC: 24..27 V
- Spannungsart zur Betätigung: DC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 6 kW
- Bemessungsbetriebsleistung NEMA: 11 kW
- Geeignet für Reiheneinbau: Nein
- Anzahl der Hilfskontakte als Schließer: 1
- Anschlussart Hauptstromkreis: Schraubanschluss
- Anzahl der Schließer als Hauptkontakte: 3
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Leistungsschütz, nach IEC/EN60947, mit Schraubanschlüssen, Hilfskontakte erweiterbar, sichere Trennung nach VDE 0106 T.101 A1, zwangsgeführte Kontakte, Schraub und Schnappmontage, Ui 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Lebensdauer 10 Mio Schaltspiele mechanisch, integrierte Schutzbeschaltung, es Zubehör: Hilfsschalterbausteine aufsteckbar und Seitenanbau, Verstärkerbausteine, 4.Leistungspol, Pneumatischer Zeitbaustein, Motorschutzrelais
Technische Details:| Name | Wert |
|---|
| Type | DILM25-10(24VDC) |
| Hersteller Artikelnummer | 277146 |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung bei DC | 24 bis 27 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 13 A |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 6 kW |
| Bemessungsbetriebsleistung NEMA | 11 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | nein |
mit Schraubklemmen • 3-polig - zum Schalten von Motoren • aufsteckbare Zusatzkontakte
Kontaktart: 1 S Bemessungsleistung: 11 kW Steuerspannung: 40/36 A
Leistungsschütz, 11kW, 3S, 24-27VDC, 25A, 1S/Hilf

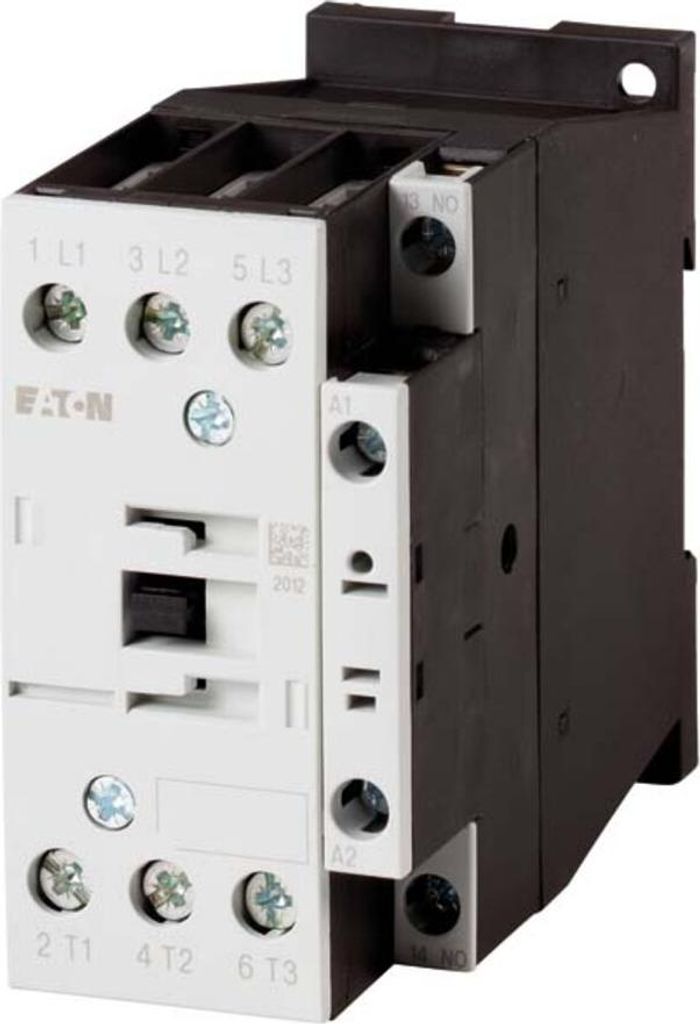

Kabelklemmen – Originalprodukt von EATON. Bezeichnung: Leistungsschütz, 3-polig, 380 V 400 V 11 kW, 1 S, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen 277146 EATON. Hersteller-Nr.: 277146. Angaben laut Titel: 380V, 400V, 27V. Geeignet für den Einsatz in der Elektroinstallation und im Schaltschrankbau (je nach Ausführung).
Technische Daten: Ausführung: 3-polig Betätigungs-Spannung: 24 - 27 V/DC Kontaktart: 1 Schließer Leistung: 11 kW Typ: DILM25-10(RDC24)
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
