Das Vielfachmessgerät ist ein digitales Messinstrument, das für die Ausführung von Messungen verschiedener elektrischer Größen vorgesehen ist. Das Messgerät hat ein Gehäuse aus Kunststoff, eine Flüssigkristallanzeige sowie einen Schalter für die Messbereiche. Im Gehäuse sind Messbuchsen sowie eine Buchse zum Überprüfen der Transistoren installiert. Das Messgerät ist mit Messleitungen ausgerüstet, die am Ende einen Stecker haben. Das Messgerät wird ohne Batterie für die Stromversorgung verkauft. HINWEIS! Das ne Messgerät ist kein Messinstrument im Sinne des Gesetzes „Gesetz über Messungen”
TECHNISCHE DATEN| Anzeige | LCD – maximal anzuzeigendes Ergebnis: 1999 |
| Abtastfrequenz | zirka 3 Mal pro Sekunde |
| Kennzeichnung der Überlastung | das Symbol „1.” wird angezeigt. |
| Kennzeichnung der Polarisation | das Zeichen „-” wird vor dem Messergebnis angezeigt |
| Batterie | 6F22; 9 V |
| Betriebstemperatur | 0 ÷ 40 °C; bei relativer Feuchtigkeit von |
| Lagertemperatur | -10 °C ÷ +50 °C; bei relativer Feuchtigkeit von <85% |
| Außenabmessungen | 126 x 70 x 24 mm (ohne Gummihülle) |
| Gewicht | ca. 140 g (ohne Gummihülle) |
ACHTUNG! Das Messen von elektrischen Werten, die den maximalen Messbereich des Messgerätes überschreiten, ist verboten. Digitales Messgerät 0 - 500 Volt YT-73080 Kleines handliches Multimeter für unterschiedliche Messungen bis 5 Ampere. Mit dem Testgerät können Ströme, Spannungen und Widerstände gemessen werden. Der Messbereich kann einfach über den Drehregler gewählt und verstellt werden. Das perfekte Einsteigersmodell in die Welt der Messtechnik.
Merkmale- Sehr leichtes Messgerät
- Stoßfeste Gummihülle
- Messton für Dioden / Widerstands Messung
- Maximaler Strom 5 Ampere
- Großer Drehregler
- Kleine Abmessungen
- Einfache Bedienung
| Produkttyp | Digitales Multimeter |
| Unterstützte Positionierung | Hand-Multimeter |
| DC Spannungsrange | 0 - 500 V |
| AC Spannungsrange | 0 - 500 V |
| Widerstandsreichweite | 200 - 2000000 Ohm |
| Diodentest | Ja |
| Alarm | Ja |
| Display | LCD |
| Energiequelle | Akku |
| Akku-/Batterietyp | 9V |
| Anzahl unterstützter Akkus/Batterien | 1 |
| Akku-/Batteriespannung | 9 V |
| Breite | 126 mm |
| Tiefe | 70 mm |
| Höhe | 24 mm |
| Gewicht | 140 g |
| Betriebstemperatur | 0 - 40 °C |
| Temperaturbereich bei Lagerung | -10 - 50 °C |
| Relative Luftfeuchtigkeit in Betrieb | 0 - 75% |
| Messleitungen | Ja |
| Betriebsanleitung | Ja |
Technische Daten| Typ of Produkt* | Digitales Multimeter |
| Unterstützte Platzierung* | Tragbares Multimeter |
| Bereich of Gleichspannung | 0 - - 500 V |
| Bereich -of Spannung of Wechselspannung | 0 - - 500 V |
| Bereich of Widerstand | 200 - 2000000 Ω |
| Diodentest of Dioden | Ja |
| Vibrator | Ja |
| Anzeige Anzeige* | LCD |
| Steuerung of Strom Stromquelle of Power* | Batterie |
| Typ of Batterie | 9V |
| Anzahl of der unterstützten Batterien | 1 |
| Spannung of der Batterie | 9 V |
| Gewicht und Abmessungen Breite | 126 mm |
| Tiefe | 70 mm |
| Höhe | 24 mm |
| Gewicht | 140140 g |
| Umgebungsbedingungen Betriebstemperatur Bereich | 0 - 40 °C |
| Temperaturbereich -- Lagertemperatur - | -10 - 50 °C |
| Bereich der relativen Luftfeuchtigkeit für den Betrieb | 0 - - - 75% |
| Inhalt ofthe package Kabel of Prüfung | Ja |
| Benutzerhandbuch | Ja |
Technische Daten| Gewicht [kg] | 0,280 |
| Indexnummer | YT-73080 |
| EAN | 5906083730801 |
| Marke | Yato |
| Bruttogewicht (kg) | 0.2800 |
| Masterkarton MC | 50 |
| Pal | 900 |
| Transistor hFe Messung | JA |
| Wechselspannungsmessung | 0-500V |
| Gleichspannungsmessung | 0-500 V |
| Widerstandsmessung | 0-2 MΩ |
| Gleichstrom | 0-5 A |
| Durchgangsprüfung | JA |
| Diodenprüfung | JA |
Das Multimeter YT-73080 mit manueller Bereichswahl für jede Messung ermöglicht Ihnen die Durchführung grundlegender und erweiterter elektrischer Messungen. Dies ist das Basismodell in unserem . Zusätzlichen Schutz vor mechanischen Beschädigungen bietet das sogenannte Holster – eine über das Gerätegehäuse gespannte Gummihülle.
GRUNDLEGENDE MESSUNGEN- Wechselspannungsmessung: AC 0-500 V
- Gleichspannungsmessung: DC 0-500 V
- Gleichstrommessung: DC 0-5 A
- Widerstandsmessung: 0-2 MΩ
- Diodentest: IF 1 mA, UR 3 V
- Durchgangsprüfung: 0-30Ω
ZUSÄTZLICHE MESSUNGEN- hFe-Transistortest: 0-1000, eingebaute Messbuchse
- Rechteckwellengenerator: 5Vpp, 50Hz
MESSGENAUIGKEITBeispiel zur Bestimmung der Genauigkeit bei der Messung von Wechselspannung. Berechnungen für das Messergebnis: 235V Messgenauigkeit des Messgeräts YT-73080 für diesen Bereich beträgt: ±(2% + 10), Auflösung 1V Berechnungen der Messfehlerformel: (Messergebnis x 2%) + 10 x Auflösung Berechnungen: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V Ergebnis unter Berücksichtigung des Messfehlers für die 235V-Anzeige = 235 ± 14,7V* Ergebnis unter Berücksichtigung des Messfehlers für die Gleichspannungsanzeige: 12V = 12 ± 0,146 V Eine Tabelle mit Auflösung und Genauigkeit für eine bestimmte Messung finden Sie im Benutzerhandbuch. *Das Messgerät YT-73080 verfügt nicht über eine echte Effektivwert-Messfunktion, daher ist das obige Ergebnis der tatsächliche Effektivwert der Wechselspannung nur für eine korrekte Sinuswellenform. HINWEIS Wenn Sie unbekannte Werte mit einem Messgerät mit manueller Bereichswahl über den Drehknopf messen, führen Sie die Messungen nacheinander vom höchsten Bereich bis zum Bereich durch, der das genaueste Ergebnis liefert – ansonsten riskieren Sie eine Beschädigung des Geräts.

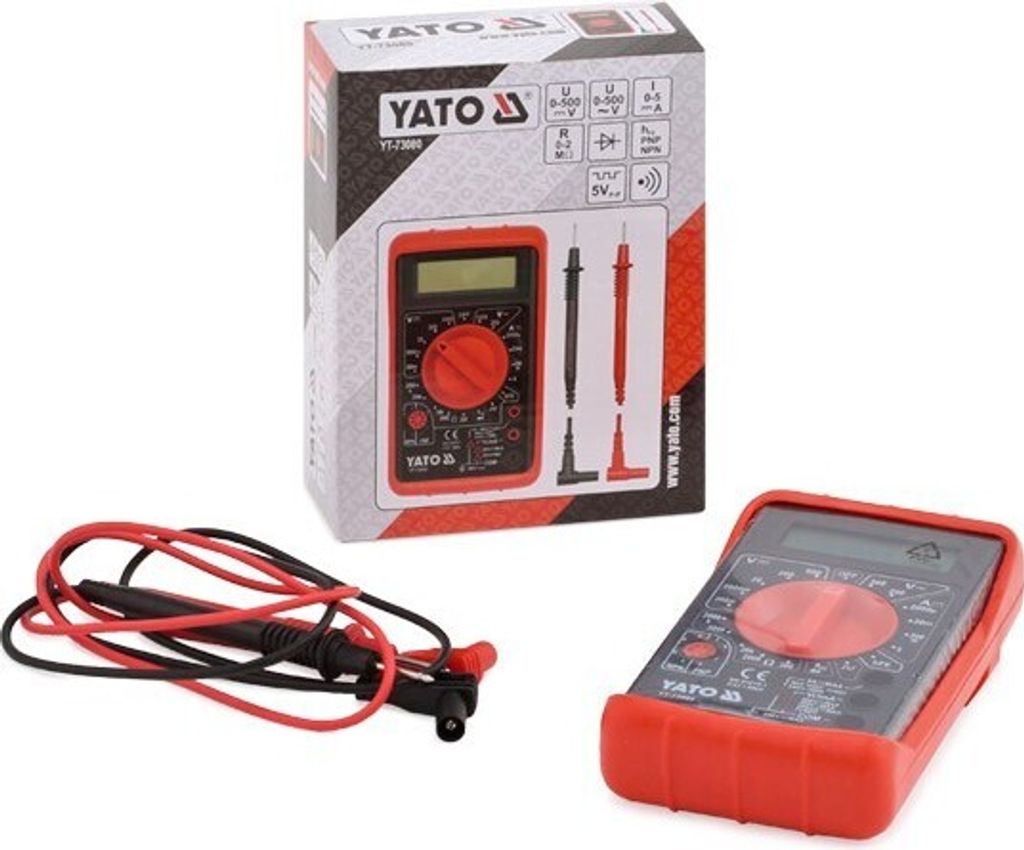

Illustratives Foto. YATO NARADI YATO UNIVERSAL-DIGITAL-MULTIMETER 73080 Mit dem Multimeter (elektrisches Messgerät) YT-73080 können wir grundlegende Werte messen, die für den Betrieb von elektrischen Geräten wichtig sind.
| EAN | 5906083730801 |
| Einheit | SZT |
| Automatischer Bereich | Nein |
| Abtastfrequenz | 2-3 mal pro Sekunde |
| Wechselspannungsmessung | 0-500V ±1,2% |
| Gleichspannungsmessung | 0-500V ±1,2% |
| Widerstandsmessung | 0-200k |
| Gleichstrom | 0-5A ±2,0% |
| Durchgangsprüfung des Stromkreises | eingebauter Summer |
| Diodentest | 1mV |
Mit dem Multimeter kann man messen:
- Gleichspannung
- Wechselspannung
- Gleichstrom
- Widerstand
- Dioden und Transistoren
- Schaltkreisdurchgang
- Frequenz.
