Doepke 09134911 DFS4 040-4/0.03-A R Neutralleiter rechts Fi-Schutzschalter A 4polig 40 0

Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften. Geräte der Baureihe DFS 2 sind kompakte zweipolige Fehlerstromschutzschalter für einphasige Netze. In der Standardausführung belegen sie nur zwei Teilungseinheiten. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausführung - bis zu 125 A verfügbar. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine e Software mit vorgefertigten Etiketten beschriftet werden. Geräte der Baureihe DFS 4 sind kompakte zwei- oder vierpolige Fehlerstromschutzschalter. In der Standardausführung belegen sie nur vier Teilungseinheiten. Während DFS 4 in der Ausführung für Wechsel- und pulsierende Gleichfehlerströme für dreiphasige Netze ausgelegt sind, aber auch in einphasigen Netzen verwendet werden können, gibt es in den allstromsensitiven Ausführungen (Typ B, Typ B+) spezielle Varianten für den ein- oder dreiphasigen Betrieb. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausführung - bis zu 125 A verfügbar. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine e Software mit vorgefertigten Etiketten beschriftet werden. Schalter mit der Fehlerstromcharakteristik A ermöglichen die netzspannungsunabhängige Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme. Eventuell vorhandene Zusatzfunktionen sind ggf. spannungsabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

Produktbeschreibung

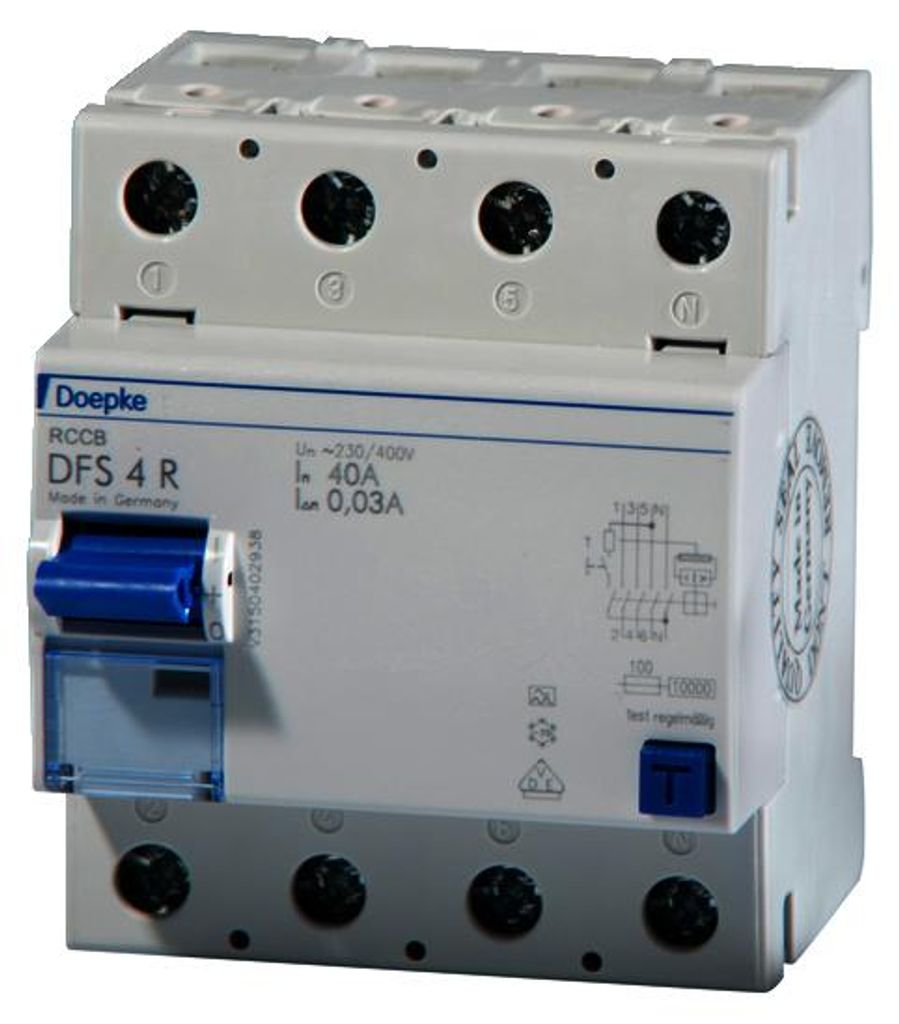

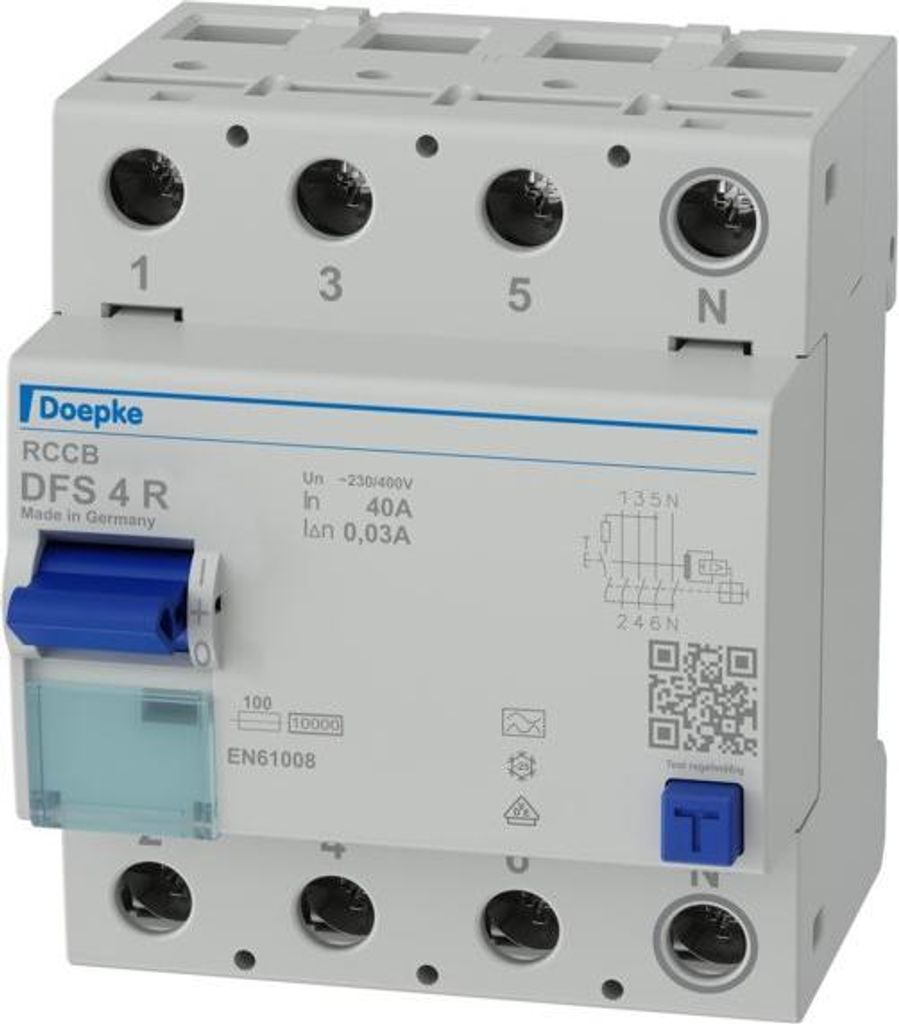

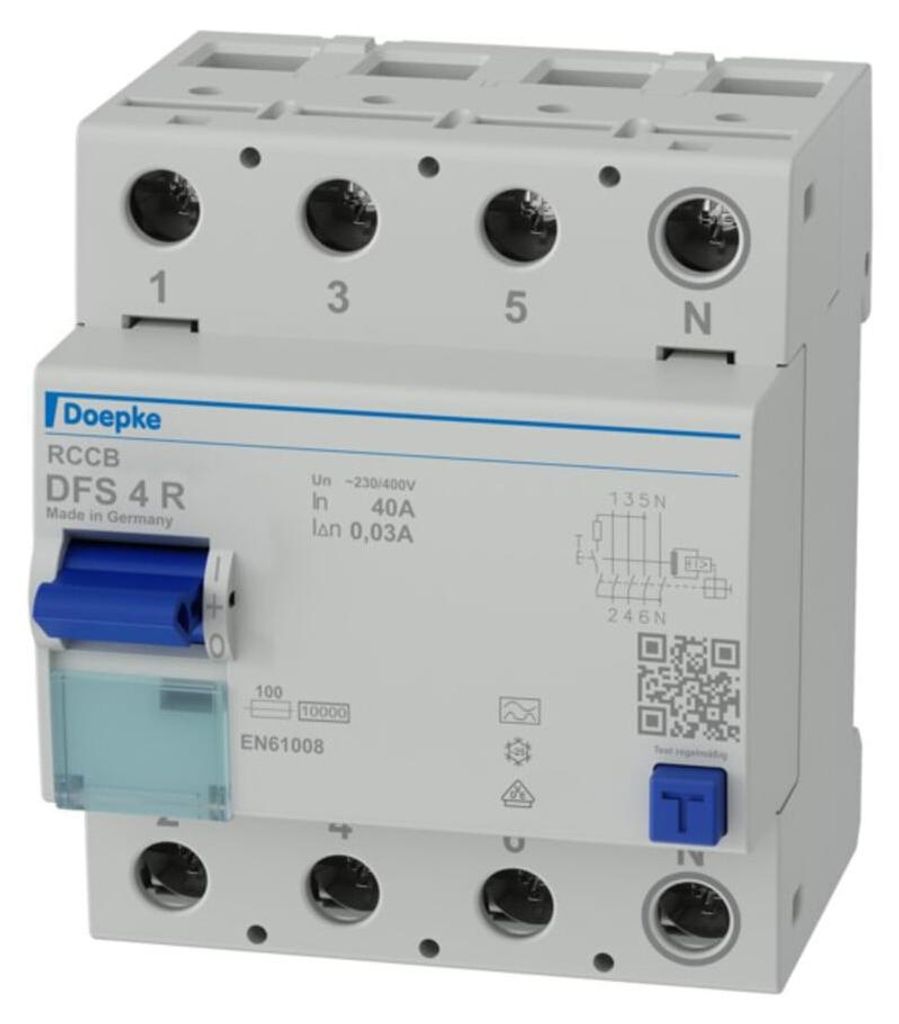

Der Doepke FI-Schutzschalter Typ A DFS4 040-4/0,03-A R ist ein kompakter, vierpoliger Fehlerstromschutzschalter (RCCB) zur Umsetzung der Schutzmaßnahme „Schutz durch automatische Abschaltung der Stromversorgung“ gemäß DIN VDE 0100-410 sowie entsprechenden internationalen Errichtungsvorschriften.

Der FI-Schalter ist für Stromkreise mit einer Bemessungsspannung von 230 / 400 V bei 50 Hz ausgelegt und eignet sich für den Einsatz in Wohn-, Zweck- und Industriegebäuden. Durch die netzspannungsunabhängige Auslösung bietet er ein hohes Maß an Sicherheit – auch bei instabilen Netzbedingungen.

Vorteile auf einen Blick

• Zuverlässiger Personen- und Anlagenschutz gemäß DIN VDE 0100-410
• Typ A – sensitiv für Wechsel- und pulsierende Gleichfehlerströme
• Netz- und hilfsspannungsunabhängige Auslösung
• Kompakte Bauform mit nur 4 Teilungseinheiten
• Hohe Kurzschlussfestigkeit für anspruchsvolle Installationen

Besondere Merkmale

• Große beidseitige Doppelstockklemmen für hohe Leiterquerschnitte und Sammelschienenanschluss
• Multifunktions-Schaltknebel mit drei Stellungen: EIN / AUS / AUSGELÖST
• Klare Schaltstellungsanzeige
• Sichtfenster für Beschriftungsetiketten (beschriftbar per Doepke-Software)
• Neutralleiterposition rechts

Montage & Installation

• Schnellbefestigung auf DIN-Tragschiene (35 mm)
• Beliebige Einbaulage möglich
• Einspeiserichtung frei wählbar (oben oder unten)

Einsatzgebiete

Geeignet für Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen in TN-S-, TN-C-S- und TT-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers eingesetzt werden.

Technische Daten

• Bauart: Fehlerstromschutzschalter (RCCB)
• Typ: A (wechsel- und pulsierende Gleichfehlerströme)
• Polzahl: 4-polig
• Bemessungsstrom: 40 A
• Bemessungsfehlerstrom: 30 mA
• Bemessungsspannung: 230 / 400 V AC
• Bemessungsfrequenz: 50 Hz
• Teilungseinheiten: 4
• Neutralleiter: rechts

Eingangsspannung:

150 - 250 V

Nennstrom:

40 A

Schutzschaltertyp:

Fehlerstromschutzschalter

Typ:

Typ A

Schaltleistung:

10000 A

Anzahl der Pole:

4

Internationale Schutzart (IP-Code):

IP20

Produktfarbe:

Blau, Grau

Material:

Thermoplastisches Harz

Betriebstemperatur:

-25 - 40 °C

Temperaturbereich bei Lagerung:

-35 - 75 °C

Breite:

72 mm

Tiefe:

75 mm

Höhe:

85 mm

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die e Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

Merkmale

- netz- und hilfsspannungsunabhängige Auslösung
- sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A)
- geringe Baugröße für alle Bemessungsströme
- hohe Kurzschlussfestigkeit
- beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
- Schaltstellungsanzeige
- Sichtfenster für Beschriftungsetiketten
- Multifunktionsschaltknebel mit drei Positionen: "?ein"?, "?aus"?, "?ausgelöst"?
- Neutralleiterposition rechts

Technische Daten

Montageart: Schnellbefestigung auf Tragschiene
Fehlerstrom-Typ: A
Bemessungsfehlerstrom: 0,03 A
Polanzahl: 4
Bemessungsstrom: 40 A
Norm: VDE 0664-10, EN 61008-1
Schutzart: IP20

---

Art.-Nummer: 95762-4014712111127

EAN: 4014712111127

Doepke 09134911 DFS4 040-4/0.03-A R Neutralleiter rechts Fi-Schutzschalter A 4polig 40 0 - FI-Schalter - vierpolig - 40 A - 0,03 A - Typ A - N rechts

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). FI-Schalter DFS4 040-4/0,03-A R Polzahl 4, Bemessungsspannung 400V, Bemessungsstrom 40A, Bemessungsfehlerstrom 30mA, Bemessungsisolationsspannung Ui 400V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Montageart DIN-Schiene, Fehlerstrom-Typ A, Kurzschlussfestigkeit (Icw) 10kA, Stoßstromfestigkeit 0,25kA, Frequenz 50 Hz, Zusatzeinrichtungen möglich, Schutzart (IP) IP20, Breite in Teilungseinheiten 4, Einbautiefe 69mm, Umgebungstemperatur während des Betriebs -25... 40°C, Verschmutzungsgrad 2, Anschließbarer Leiterquerschnitt mehrdrähtig 1,5... 50mm², Anschließbarer Leiterquerschnitt eindrähtig 1,5... 50mm², Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die e Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig.

Doepke 09134911. Eingangsspannung: 150 - 250 V, Nennstrom: 40 A. Schutzschaltertyp: Residual-current device, Typ: A-type, Schaltleistung: 10000 A. Bre
