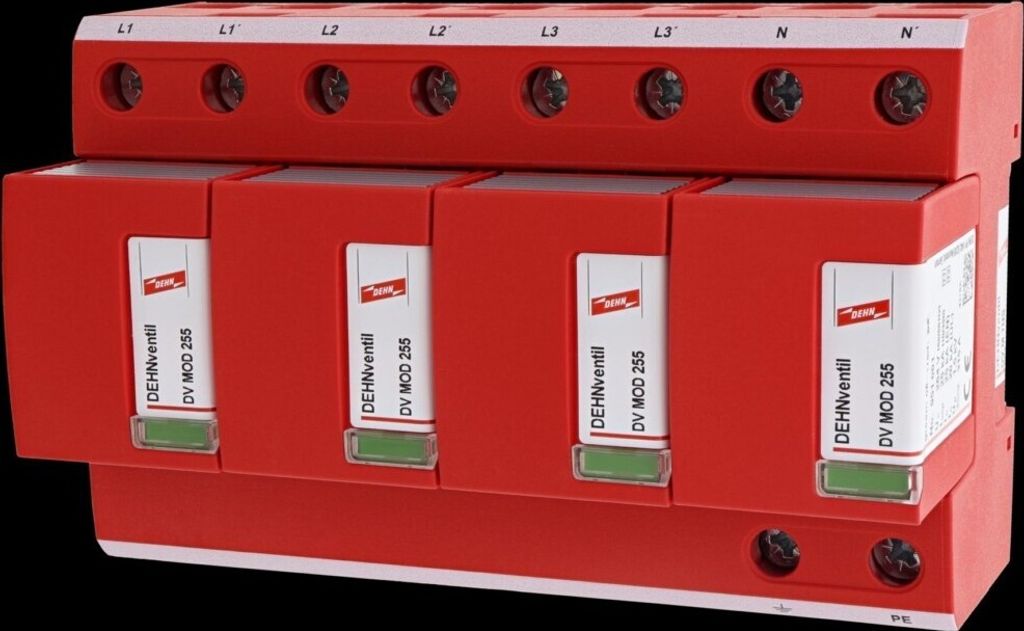

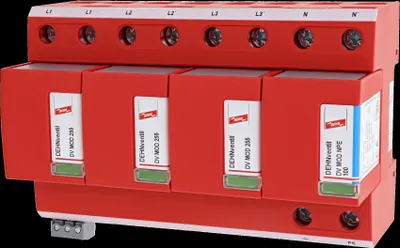

Dehn Dv M Tns 255

DEHN Kombi-Ableiter DV M TNS 255

Hersteller:DEHN
Bezeichnung:Kombi-Ableiter DEHNventil M
Typ:DV M TNS 255
Netzform DC:nein
Netzform IT:nein
Netzform TN:nein
Netzform TN-C:nein
Netzform TN-C-S:nein
Netzform TN-S:ja
Netzform TT:nein
Netzform sonstige:nein
Polzahl:4
Blitzstoßstrom (10/350 µs):100 kA
Höchste Dauerspannung AC:264 V
Nennspannung AC:230 V
Schutzpegel:1,5 kV
Schutzpegel L-N:1,5 kV
Schutzpegel L-PE:1,5 kV
Schutzpegel N-PE:1,5 kV
Folgestromlöschfähigkeit:50 kA
Spezifische Energie (W/R):2500 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):125 A
Montageart:Hutschiene TH35
Baugröße:8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):35 mm²
Fernsignalisierung:nein
Signalisierung am Gerät:optisch
Prüfklasse:Typ 1 und 2
Integrierte Vorsicherung:nein
Energetisch koordinierte Schutzwirkung zum Endgerät:ja
Spannungsschaltende Funkenstreckentechnologie:ja
Überstromgeschützter Spannungsabgriff:nein
Schutzart (IP):IP20

DEHN Kombi-Ableiter DV M TNS 255: weitere Details

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

Geliefert wird: DEHN Kombi-Ableiter DEHNventil M DV M TNS 255, Verpackungseinheit: 1 Stk., EAN: 4013364108158

Kombiableiter.
Technische Daten:
- Höchste Dauerspannung 255 V AC
- Blitzstoßstrom (10/350) 100 kA
- DV M TNS 255
- 4-poliger, modularer Kombi-Ableiter für 230/400 V, Typ 1 nach EN 61643-11
- Anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis, bestehend aus
  Basisteil und gesteckten Schutzmodulen Höchste Anlagenverfügbarkeit
  durch RADAX-Flow-Folgestrombegrenzung
- Einfacher, werkzeugloser Schutzmodul-Wechsel durch
  Modulverriegelungssystem mit Modulentriegelungstaste
- Funktions-/anzeige durch Markierung im Sichtfenster, gekapselte,
  nicht ausblasende Bauform

DEHNventil DV M TNS 255: Modularer Kombi-Ableiter für TN-S-Systeme

• anschlussfertiger Kombiableiter auf Funkenstreckenbasis, bestehend aus Basisteil und gestreckten Schutzmodulen
• anzeige durch rote Markierung im Sichtfenster
• Model FM mit Meldekontakt
• Stoßstromwelle (10/350)

Beschreibung Modularer Kombi-Ableiter für TN-S-Systeme Im funktional geprägten Ableiter-Design der Red/Line verbinden die Geräte der modularen DEHNventil-Gerätefamilie Sicherheit und Innovation in beeindruckender Form. Als „All-in-one-Lösung“ übernehmen sie den Blitzschutz-Potentialausgleich und Überspannungsschutz in nur einer Ableiterstufe. Besonders für kompakte elektrische Anlagen ist diese Funktion vorteilhaft einsetzbar. Die Auslegung der Ableiter nach den Kriterien der energetischen Koordination ermöglicht bei geringen Entfernungen zwischen DEHNventil und den Verbrauchern (= 5 m) sogar den Schutz der Endgeräte. Unter der Berücksichtigung des Blitzstrom-Ableitvermögens von bis zu 100 000 A ist dies eine sichere Basis für eine hohe Verfügbarkeit der zu schützenden elektrischen Anlage. Auch in räumlich ausgedehnten elektrischen Anlagen ergeben sich durch den Einsatz der modularen DEHNventil-Geräte vielfältigste Anwendungsvorteile. So sind die an den Grenzen der einzelnen Blitz-Schutzzonen installierten Red/Line-Überspannungs-Ableiter bereits mit den DEHNventil-Geräten energetisch koordiniert. Die Verwendung gekapselter Gleitfunkenstrecken und der geringe Platzbedarf der Kombi-Ableiter ermöglichen eine einfache Integration in die Schaltanlage/Verteilung. Ein Markenzeichen der modularen DEHNventil-Familie stellt das funktionale Ableiter-Design dar. Ein wesentlicher Bestandteil ist dabei das Modulentriegelungssystem. Es gibt dem Schutzmodul den notwendigen Halt, um auch im Falle höchster Belastung das Schutzmodul sicher mit dem Basisteil zu verbinden. Bei dem Bedarf eines Schutzmodulwechsels entriegelt die zugehörige Modulentriegelungstaste werkzeugfrei das Schutzmodul und ermöglicht die leichte Entnahme des Moduls. Durch die Anwendung der für alle Leiteranschlüsse zur Verfügung stehenden Doppelklemmen lässt sich die in DIN VDE 0100-534 und VdS 2031 bevorzugte V-Verdrahtung der Ableiter bis zu einem Nennstrom von 125 A platz- und kostensparend verwirklichen. Für die Verbindung mit weiteren Reiheneinbaugeräten können die Kammschienen, Typ MVS 3 8 6 und MVS 4 11 8, eingesetzt werden. Die Auswahl der DEHNventil-Geräte ist sehr einfach über die Netzform der vorhandenen Niederspannungs-Verbraucheranlage in Verbindung mit der Gerätetypbezeichnung zu realisieren. Eine hohe Anlagenverfügbarkeit der zu schützenden elektrischen Verbraucheranlage wird durch die patentierte RADAX-Flow-Technologie zur Folgestrombegrenzung und Folgestromlöschung erreicht. h. vorgelagerte Sicherungen durch einen auftretenden Netzfolgestrom nicht ausgelöst werden. Technische Daten: Ableitstrom: 25 / 100 kA Ansprechzeit: = 100 ns Ausführung: TN-S System Betriebstemperaturbereich: - 40 bis 60/80 °C Herst.-Teilenr.: 951400 Berührungsschutz: Nein Nennspannung: 230 / 400 V Produktabmessung, Breite: 90 mm Produktabmessung, Länge: 144 mm Schutzart: IP20

DEHN 951400 Kombiableiter ventil DV M TNS 255 - 0,14 m - Überspannungsschutz

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Kombi-Ableiter DEHNventil M DV M TNS 255 Netzform TN-S, Polzahl 4, Blitzstoßstrom (10/350 µs) 100kA, Höchste Dauerspannung AC 264V, Nennspannung AC 230V, Schutzpegel 1,5kV, Schutzpegel L-N 1,5kV, Schutzpegel L-PE 1,5kV, Schutzpegel N-PE 1,5kV, Folgestromlöschfähigkeit 50kA, Spezifische Energie (W/R) 2500kJ/Ohm, Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 315A, Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 125A, Montageart Hutschiene TH35, Baugröße 8 TE, Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50mm², Max. Leiterquerschnitt flexibel (feindrähtig) 35mm², Signalisierung am Gerät optisch, Prüfklasse Typ 1 und 2, Energetisch koordinierte Schutzwirkung zum Endgerät, Spannungsschaltende Funkenstreckentechnologie, Schutzart (IP) IP20, Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.

DEHNventil®komplette Schaltung für TN-S-Systeme mit 230/400 V / 50 Hz - Nennspannung, mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen, höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen, einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2
