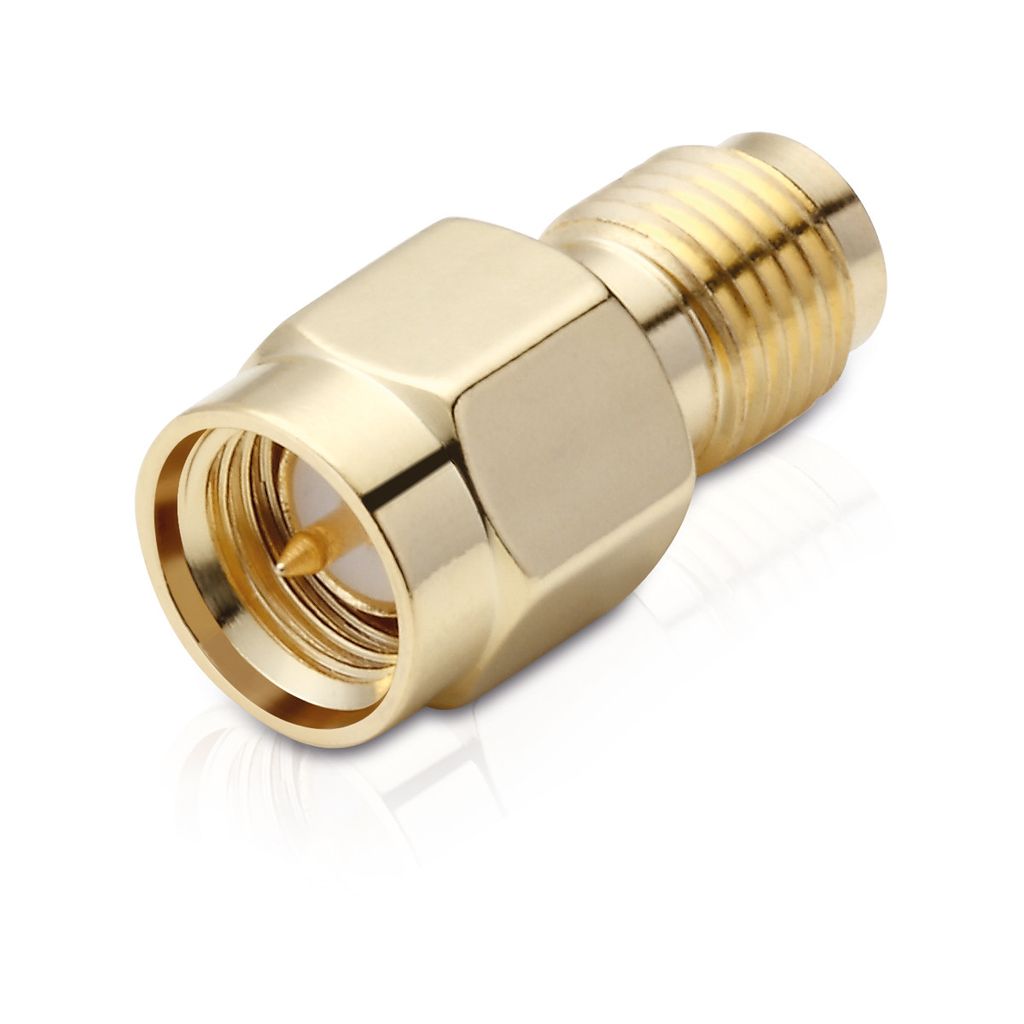

Adapter zwischen Standard-SMA und RP-SMA mit dem Pin auf beiden Seiten

Der klassische Standard-SMA-Anschluss verfügt auf der Steckerseite mit dem Innengewinde und der Überwurfmutter über den Pin, der den Innenleiter nach außen führt. Die Gegenseite mit dem Außengewinde hat dementsprechend ein kleines Loch, um den Pin aufzunehmen.

Viele Antennenstecker gibt es inzwischen in einer zusätzlichen Variante namens Reversed Polarity (RP) mit SMA als dem bekanntesten Beispiel, da RP-SMA der meistverwendete Anschluss für WLAN-Antennen ist. Bei den RP-Varianten befindet sich der Innenleiterpin immer auf der Gegenseite, also bei RP-SMA am Anschluss mit dem Außengewinde.

Dieser Adapter ermöglicht deshalb den Übergang zwischen Standard- und RP-SMA. Er verfügt auf beiden Seiten über den Pin, aber auf einer Seite über ein Innen- und auf der anderen über ein Außengewinde.

Details:

Standard-SMA-Anschluss mit Innengewinde und mit Pin
Reversed-(RP)-SMA-Anschluss mit Außengewinde und mit Pin
Komplett vergoldet
