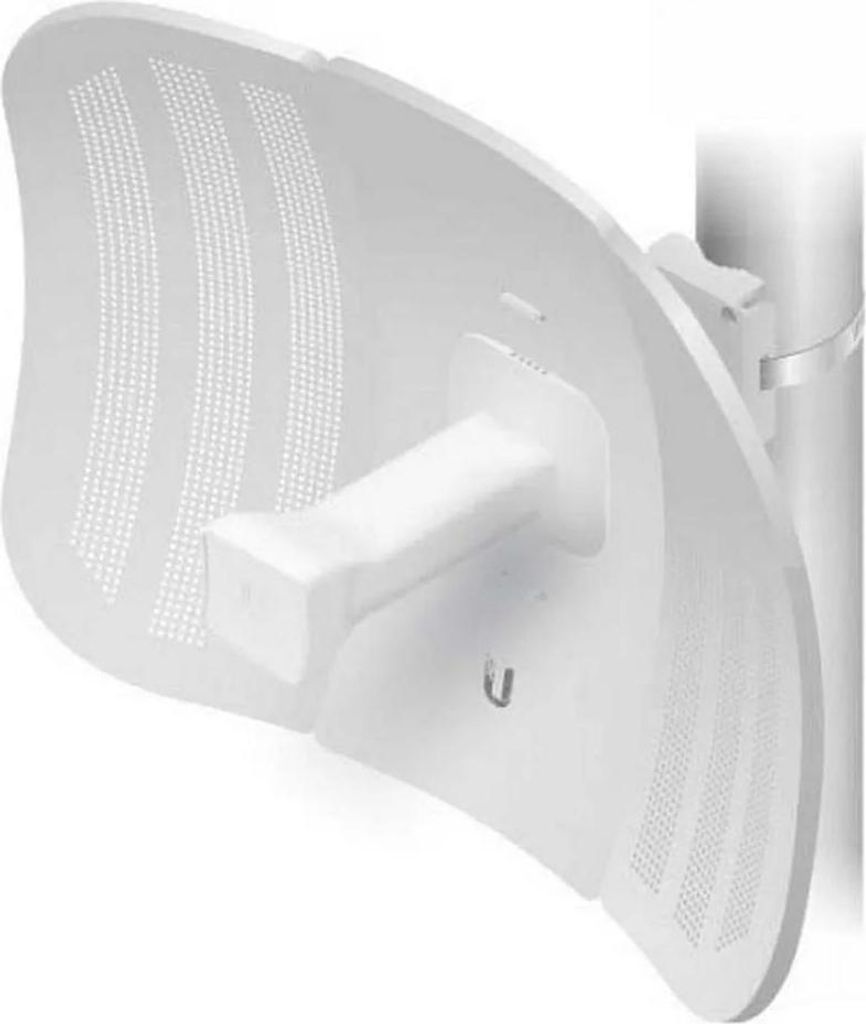

Schnittstelle UBIQUITI LBE-M5-23 LiteBeam 5 GHz 23 dBi

• 30km+ Reichweite für Langstreckenverbindungen
• 23dBi Antennengewinn für starke Signalqualität
• Lizensfreies 5GHz-Band nutzbar
• Schnelle Montage ohne Werkzeuge
• Robustes, UV-beständiges Kunststoffgehäuse
• QoS-optimiert für Video/Voice
• Wetterfest und windresistent

LBE-M5-23 - LiteBeam M5, 23 dBi, 5 GHz
Die LBE-M5-23 ist das neueste WLAN-Breitband-CPE (Customer Premises Equipment) für den Außenbereich von . Sie stellt eine kostengünstige Lösung für weitreichende Bridging-Anwendungen dar, arbeitet im lizenzfreien 5 GHz-Frequenzbereich und bietet einen Durchsatz von bis zu 100+ Mbps bei einer Reichweite von bis zu 30+ km. Die InnerFeed-Technologie integriert das gesamte Funksystem in das Feedhorn der Antenne, und das revolutionäre airMAX TDMA-Protokoll verbessert die Leistung und Skalierbarkeit des Netzwerkes. Die LBE-M5-23 besitzt außerdem ein Befestigungssystem mit Kugelgelenk, was eine flexible Ausrichtung ermöglicht. Die integrierte Wasserwaage sorgt für zusätzliche Präzision.

Integrierte airMAX-Technologie
Im Gegensatz zum Standard-WLAN-Protokoll ermöglicht das airMAX Time Division Multiple Access (TDMA)-Protokoll von ein Senden und Empfangen von Daten in zuvor festgelegten Zeitfenstern, die mittels eines intelligenten AP-Controllers gesteuert werden. Diese "time slot"-Methode verhindert Kollisionen zwischen Knoten und maximiert die Übertragungseffizienz.

• Intelligente QoS: Voice/Video werden für einen störungsfreien Zugang priorisiert.
• Skalierbarkeit: Hohe Kapazität und Skalierbarkeit.
• Große Reichweite: Hochgeschwindigkeitsverbindungen über 30+ km.

Schnelle Snap-and-Lock-Montage
Das komplett neue mechanische Design macht die Montage und Demontage der LBE-M5-23 zu einem Kinderspiel. Es werden keine Werkzeuge benötigt.

Physikalisch/elektrisch

Maße	362 x 267 x 184 mm (14.25 x 10.51 x 7.24")
Gewicht	750 g (24.11 oz)
Windresistenz	200 km/h (125 mph)
Windlast	176.86 N (at) 200 km/h (39.76 lbf (at) 125 mph)
Gehäuse	UV-stabilisierter Kunststoff für den Außeneinsatz
Montage-Kit	Mastmontage-Kit (inklusive)
Max. Stromverbrauch	4 W
Stromversorgung	PoE-Adapter, 24 V, 0.2 A (inklusive)
Stromversorgungsmethode	Passive Power over Ethernet (Paare 4, 5 +; 7, 8 -)
Betriebstemperatur	-40 °C bis 70 °C (-40 °F bis 158 °F)
Betriebsfeuchtigkeit	5 bis 95% nicht kondensierend
Stöße und Vibrationen	ETSI300-019-1.4
ETSI-Spezifikation	EN 302 326 DN2

Systeminformationen

Prozessor	MIPS 74K
Speicher	64 MB
Netzwerkschnittstelle	(1) 10/100 Ethernet-Anschluss

Informationen zur Konformität

WLAN-Zulassungen

FCC, IC,- : Ja

Antenneninformationen

Betriebsfrequenz - Weltweit	5150 – 5875 MHz
USA	5725 – 5850 MHz
Ausgangsleistung	25 dBm
Gewinn	16 dBi
Max. VSWR	1.5:1

Der LiteBeam™ ist ein ultraleichtes airMAX CPE-Gerät mit unglaublicher Reichweite. Der LiteBeam™M ist ein ultraleichtes airMAX CPE-Gerät mit unglaublicher Reichweite und bahnbrechenden Preisen. Bahnbrechendes Industriedesign: Mit der Freiheit der dreiachsigen Ausrichtung lässt sich der LiteBeamM in Sekunden komplett zusammenbauen – ohne Werkzeug. Für die Mastmontage wird nur ein einziger Schraubenschlüssel benötigt. Kompakte Größe, geringes Gewicht: Als leichter Formfaktor in einer ultrakompakten Verpackung ist der LiteBeamM ideal für und Logistik.

Farbe des Produkts	Weiß
Interner Speicher	64 MB
LED-Anzeigen	Ja
Stromversorgung über Ethernet (PoE)	Ja
AC-Eingangsspannung	24 V
Leistungsaufnahme	5,5 W
Abmessungen (B x T x H)	362 x 267 x 184 mm
Gewicht	750 g
Netzwerk-Standards	IEEE 802.11n
Antennengewinn (max)	23 dBi
Konnektivitäts-Technologie	Verkabelt
Relative Luftfeuchtigkeit im Betrieb	5 - 95%
Betriebstemperaturbereich	-40 - 70 °C
Frequenzbereich	5,15 - 5,875 GHz
Maximale Datenübertragungsrate	100 Mbit/s
Farbe	Weiß
Ungefähres Gewicht	750 g
:	RoHS, FCC
Frequenz	23 dBi
Geschwindigkeit	100 Mbps
Typ	Zugangspunkt
Steckertyp	EU-Stecker
Produkt mit Stecker	Ja
Merkmale	Drahtlos LED-Betriebsanzeige
Speichertyp	DDR3 SDRAM
Spannung	24 V
Stromversorgung	Verkabelt 5,5 V
Sender	FM-Radio
Anschlüsse	PoE x 1
Leistung	5,5 W
Betriebssystem	Nein
Prozessorfamilie	Intel Core i5
Intel Kerne	1 Kern

Ubiquiti Networks LBE-M5-23. Maximale Datenübertragungsrate: 100 Mbit/s. Antennengewinn (max): 23 dBi. Frequenzband: 5,15 - 5,875 GHz. Netzwerk-Standards: IEEE 802.11n. Konnektivitätstechnologie: Verkabelt

Maximale Datenübertragungsrate	100 Mbit/s
Antennengewinn (max)	23 dBi
Bandfrequenz	5,15 - 5,875 GHz
Netzwerk-Standards	IEEE 802.11n
Konnektivitätstechnologie	Kabelgebunden
Produkttyp	1x1 SISO
Farbe des Produkts	Weiß
LED-Anzeigen	Ja
Interner Speicher	64 MB
AC-Eingangsspannung	24 V
Stromversorgung	5,5 W
Stromversorgung über Ethernet (PoE)	Ja
Betriebstemperaturbereich	-40 - 70 °C
Relative Luftfeuchtigkeit bei Betrieb	5 - 95% RH
:	FCC, IC, RoHS
Abmessungen (B x T x H)	362 x 267 x 184 mm
Gewicht	750 g
LAN	1x 100Base-TX (PoE PD)
Wireless	802.11a/​n (Wi-Fi 4)
Übertragungsrate	150Mbps (5GHz)
Antennen	1x extern
Leistungsaufnahme	4W (Betrieb)
Abmessungen	362x267x184mm
Besonderheiten	Outdoor
Lieferumfang	Ubiquiti LBE-M5-23 Netzwerk/Router, Netzteil, Powerbrick, !!
Maximale Datenübertragungsrate	100 Mbit/s
Antenne Zunahmeniveau (max)	23 dBi
Frequenzband	5.15 - 5.875 GHz
Netzstandard	IEEE 802.11n
Übertragungstechnik	Kabelgebunden
Produkttyp	1x1 SISO
Produktfarbe	Weiß
LED-Anzeigen	Ja
Speicherkapazität	64 MB
AC Eingangsspannung	24 V
Stromversorgung	5,5 W
Power over Ethernet (PoE)	Ja
Betriebstemperatur	-40 - 70 °C
Relative Luftfeuchtigkeit in Betrieb	5 - 95%
:	FCC, IC, RoHS
Abmessungen (BxTxH)	362 x 267 x 184 mm
Gewicht	750 g
Warentarifnummer (HS)	85176990

Ubiquiti LBE-M5-23 Bridge/Repeater 1x1 SISO 100 Mbit/s Weiß Ubiquiti LBE-M5-23. Maximale Datenübertragungsrate: 100 Mbit/s. Antenne Zunahmeniveau (max): 23 dBi. Frequenzband: 5.15 - 5.875 GHz. Netzstandard: IEEE 802.11n. Übertragungstechnik: Kabelgebunden Ubiquiti LiteBeam M5 23dBi LBE-M5-23 ist ein ultraleichtes airMAX CPE-Gerät Die Ubiquiti LBE-M5-23 WLAN-Bridge ist die neueste Ergänzung der bahnbrechenden airMAX-Serie von Ubiquiti – einer Technologie speziell für drahtlose Netzwerke. Es handelt sich um ein 802.11a/n MIMO 1x1-Funksystem, das im 5-GHz-Frequenzband arbeitet. Dank der InnerFeed-Lösung lässt sich der Antennenstrahler nahtlos in das Funkmodul und das aktive Gerät integrieren. Richtantenne mit hoher Verstärkung Die LiteBeamM WiFi Bridge bietet eine Verstärkung von 23 dBi für Verbindungen über große Entfernungen und verwendet ein Richtantennenmuster für erhöhte Störfestigkeit . Bahnbrechendes Industriedesign Dank der flexiblen Ausrichtung in drei Achsen lässt sich die LiteBeamM-Brücke in Sekundenschnelle montieren – ganz ohne Werkzeug. Für die Mastmontage wird lediglich ein Schraubenschlüssel benötigt. Kompakte Größe LiteBeamM ist ein leichtes Gerät in einem ultrakompakten Gehäuse, ideal für Transport und Logistik . Der LiteBeam M5 kann im Router- oder Bridge-Modus betrieben werden. Die WLAN-Schnittstelle unterstützt die Modi Client und Client WDS. Das Gerät ist mit dem AirMax- Protokoll kompatibel , welches das Problem versteckter Stationen durch die Zuweisung von Zeitschlitzen (TDMA) an Geräte , in denen eine kollisionsfreie Übertragung möglich ist, beseitigt. Dies ermöglicht eine maximale Durchsatzauslastung, selbst bei Dutzenden von Client-Stationen, die mit dem Access Point verbunden sind. Ubiquiti LiteBeam M5 5150–5875 MHz, 23 dBi Ubiquiti LiteBeam M5 LBE-M5-23 - Wireless Bridge - 100Mb LAN, AirMax - Wi-Fi, AirMax Ubiquiti LiteBeam, 5GHz, 23dBi, CPE (LBE-M5-23) Wenn Sie sich leidenschaftlich mit IT und Elektronik beschäftigen, mit der Technologie auf dem neuesten Stand sein wollen und nicht einmal die winzigsten Einzelheiten auslassen, Schnittstelle UBIQUITI LBE-M5-23 100 Mbps .

Farbe	Weiß
Frequenz	2,4 GHz - 5 GHz 23 dBi
Ungefähres Gewicht	750 g
Geschwindigkeit	100 Mbps
Art	Schnittstelle
Steckertyp	EU-Stecker
Steckbares Produkt	Ja

beschreibung des Produkts
LiteBeam M5-23 ist die neueste und günstigste Client-Einheit (seit Version 5.6.3 kann sie auch den AP-Modus nutzen), die aus leichten und kompakten Materialien besteht. Das Gerät wurde für das beste im 5GHz-Band entwickelt. Das weltweit lizenzfreie 5GHz-Band ermöglicht Übertragungsgeschwindigkeiten von bis zu 150 Mbps und unglaubliche Reichweiten von bis zu 30+ km. Der LiteBeam M5-23 vereint proprietäre Hardware- und Softwaretechnologien in einem erschwinglichen Gerät. Zu den Vorteilen gehören die InnerFeed-Technologie, das AirMAX-TDMA-Protokoll und eine flexible 3-Achsen-Halterung mit integrierter Wasserwaage, die eine sehr schnelle und korrekte Installation ermöglicht. Der größte Vorteil eines AirMax-Geräts ist neben der hohen Übertragungsgeschwindigkeit aufgrund des 802.11n-Standards die Verwendung des TDMA-Zeitmultiplexverfahrens. Das TDMA-AirMax-Protokoll ermöglicht eine hervorragende Skalierbarkeit und einen hohen Durchsatz bei gleichzeitig niedrigen Latenzzeiten in PtMP-Netzwerken.

verpackungsinhalt
gerät
antenne
antennenhalterung
PoE-Netzteil
stromkabel
Zuglasche aus Metall

technische Daten

wireless-Funktionen

Drahtlose Frequenz	5 GHz
WiFi-Standards	AirMax, 802.11a, 802.11n
WiFi-Übertragungsrate - 5GHz [Mbps]	150
2.4GHz Sendeleistung [dBm]	25
Verschlüsselung	WPA2 AES
5GHz MIMO	1 x 1 SISO
Antennentyp	Eingebaut
Anzahl der eingebauten Antennen	1
Antennengewinn [dBi]	23

physikalische Eigenschaften

Anwendung	Außenbereich
Tasten	Reset
Betriebstemperatur [°C]	-40 bis 70
Gewicht [g]	750
Tiefe [mm]	184
Breite [mm]	362
Höhe [mm]	267

Hardware

ARBEITSSPEICHER [MB]	64
CPU	MIPS 74Kc
CPU-Taktfrequenz [MHz]	560

Anschlüsse und Schnittstellen

LAN-Geschwindigkeiten

(1) 10/100Mbps

stromversorgung

Stromversorgung über PoE	24V DC
PoE-Typen	PoE-In (nur)
Max. leistungsaufnahme [W]	4

software

Betriebsmodus	Client, AP-Router, Zugangspunkt, Client-Router (WISP)
IPv6-Unterstützung	Transparent (Bridge-Modus)
Standard-IP-Adresse	192.168.1.20
Standard-Benutzername und -Passwort	ubnt / ubnt
