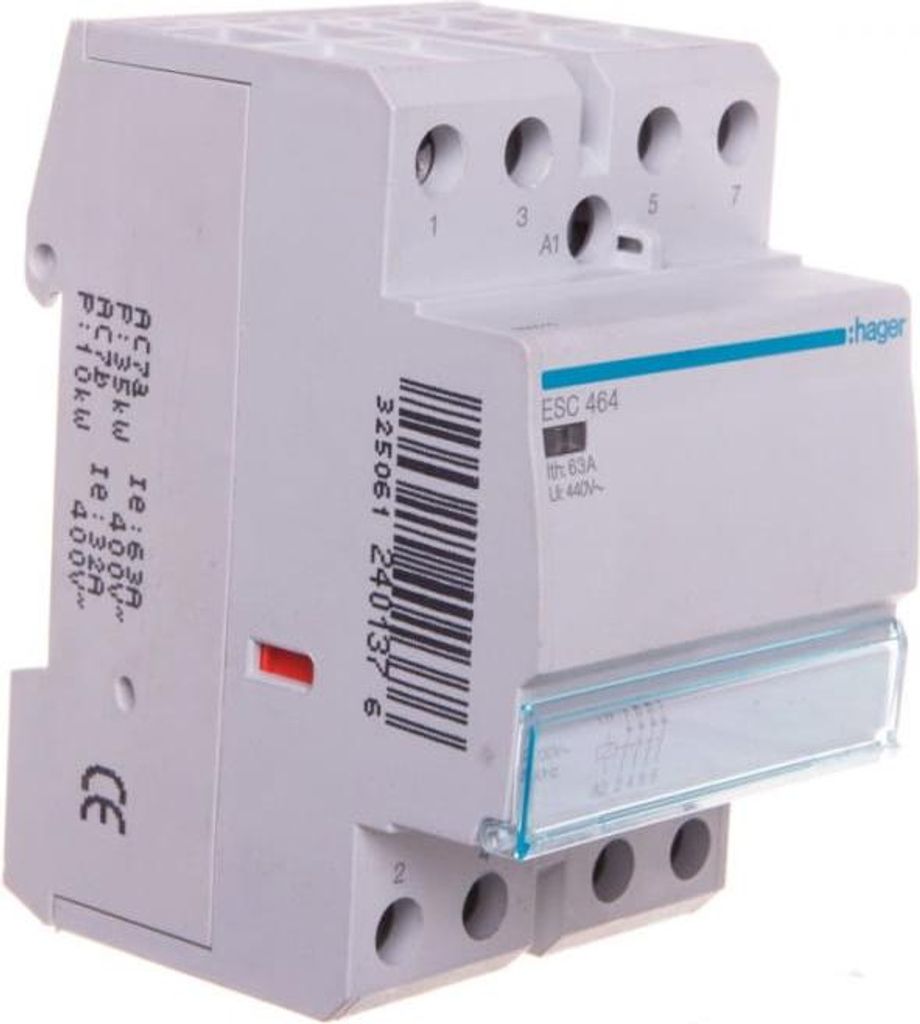

Hager ESC464, 63 A, 4/16 mm², 230 V, 50 Hz, -10 - 50 °C

Eigenschaften - Installationsschütz 63A 4 Öffner 230V- Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung- Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen Technische Daten:

• Bemessungsbetriebsspannung: 400 V
• Bemessungsbetriebsstrom: 63 A
• Gebrauchskategorie: 7
• Bemessungsbetätigungsspannung: 230 V
• Spannungsart der Betriebsspannung: AC
• Spannungsart der Betätigungsspannung: AC
• Anzahl der Kontakte als Öffner: 4
• Max. Glühlampenlast: 6500 W
• Max. Leuchtstofflampenlast: 3000 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 4700 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 2100 VA
• Schieber für Handschaltung: nein
• Breite in Teilungseinheiten: 3
• Einbautiefe: 60 mm
• Zusatzeinrichtungen möglich: ja
• Mit Tag-/Nachtfunktion: nein
• Brummfrei: nein
• Schutzart (IP): IP2X

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hager Schütz ESC464

Hersteller:Hager
Bezeichnung:Schütz 63A 4Ö 230V
Typ:ESC464
Bemessungsbetriebsspannung:400 V
Bemessungsbetriebsstrom:63 A
Bemessungsbetätigungsspannung:230 V
Spannungsart der Betriebsspannung:AC
Spannungsart der Betätigungsspannung:AC
Anzahl der Kontakte als Öffner:4
Max. Glühlampenlast:6500 W
Max. Leuchtstofflampenlast:3000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):4700 VA
Max. Leuchtstofflampenlast (parallel kompensiert):2100 VA
Schieber für Handschaltung:nein
Breite in Teilungseinheiten:3
Einbautiefe:60 mm
Zusatzeinrichtungen möglich:ja
Mit Tag-/Nachtfunktion:nein
Brummfrei:nein
Schutzart (IP):IP2X

Hager Schütz ESC464: weitere Details

Installationsschütz 63A 4 Öffner 230V. Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Geliefert wird: Hager Schütz 63A 4Ö 230V ESC464, Verpackungseinheit: 1 Stk., EAN: 3250612401376



CN: 85364900
Länge: 97
EAN: 3250612401376
Einbautiefe [mm]: 60
Herstellerindex: ESC464
Anzahl Module: 3
Anzahl der Öffnerkontakte: 4
Anzahl der Schließerkontakte: 0
Möglichkeit der Zusatzausstattung: Nein
PKWiU: 27.12.24.0
Typ Steuerspannung: AC
Versorgungsspannungsart: AC
Serie: ESC-Schütze
Schutzart (IP): IP20
Manueller Schieber: Nein
Breite: 82
Gewicht: 0,3400
Höhe: 59
Bemessungsbetriebsspannung [V] bis: 230
Bemessungsbetriebsspannung [V] von: 230
Bemessungserregerspannung [V]: 230
Bemessungsbetriebsstrom [A]: 63

Anzahl der Pole:

4

Kontakt Strombelastbarkeit:

63 A

Anzahl der Kontakte:

4

Kabelquerschnitt:

4/16 mm²

AC Eingangsspannung:

230 V

AC Eingangsfrequenz:

50 Hz

Betriebstemperatur:

-10 - 50 °C

Konformitätsbescheinigungen:

RoHS

Installationsschütz 63A 4 Öffner 230V Hager ESC464
Technische Merkmale

• Nennstrom: 63 A
• Anzahl Module: 3
• Bemessungsbetriebsspannung Ue: 400 V
• Frequenz: 50 Hz
• Isolationsspannung: 440 V
• Stoßspannungsfestigkeit: 4 kV
• Betriebstemperatur: -10 bis 50 °C
• Lagerungstemperatur: -40 bis 80 °C
• Anschlussart: Schraubtechnik
• Anschlussquerschnitt bei flexiblem Leiter: 4 - 16mm²
• Anschlussquerschnitt bei starrem Leiter: 4 - 25mm²
• Gerätelebensdauer mechanische Schaltspiele: 1000000
• Gerätelebensdauer, elektrische Schaltspiele: 30000
• Gesamtverlustleistung unter Nennstrom: 25,75 W
• Höhe installiertes Produkt: 85 mm
• Breite installiertes Produkt: 54 mm
• Tiefe installiertes Produkt: 60 mm
• Kontaktanzahl: 4
• Kontaktart: 4Ö
• Anzugsverbrauch: 62,5 W
• Steuerspannung Wechselstrom: 230 V

Hager ESC464. Kontakt Strombelastbarkeit: 63 A, Kabelquerschnitt: 4/16 mm². AC Eingangsspannung: 230 V, AC Eingangsfrequenz: 50 Hz

Hager ESC464 - 63 A - 4/16 mm² - 230 V - 50 Hz - -10 - 50 °C - Schütz 63A - 4NC - 230V50Hz - 4P - IP2

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Schütz 63A 4Ö 230V ESC464 Bemessungsbetriebsspannung 400 ... 400V, Bemessungsbetriebsstrom 63A, Gebrauchskategorie 7, Bemessungsbetätigungsspannung 230 ... 230V, Spannungsart der Betriebsspannung AC, Spannungsart der Betätigungsspannung AC, Anzahl der Kontakte als Schließer 0, Anzahl der Kontakte als Öffner 4, Max. Glühlampenlast 6500W, Max. Leuchtstofflampenlast 3000VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 4700VA, Max. Leuchtstofflampenlast (parallel kompensiert) 2100VA, Anzahl der Teilungseinheiten 3, Einbautiefe 60mm, Zusatzeinrichtungen möglich, Schutzart (IP) IP2X, Installationsschütz 63A 4 Öffner 230V. Schütz in kompakter Bauweise nach nach DIN EN 61095 (VDE 0637-3) sowie Berührungsschutz nach DIN VDE 0106-100. Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Installationsschütz 63A 4 Öffner 230V. Schütz in kompakter Bauweise nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Schütze in kompakter Bauweise, gebaut nach EN 61095, DIN VDE 0637-3, Kontaktstellungsanzeige durch Anzeigefenster, plombierbar mit Plombierkappe (Zubehör) , integriertes Beschriftungsfeld, Berührungsschutz nach DIN VDE 0106 Teil 100

Installationsschütz 63A 4 Öffner 230V
