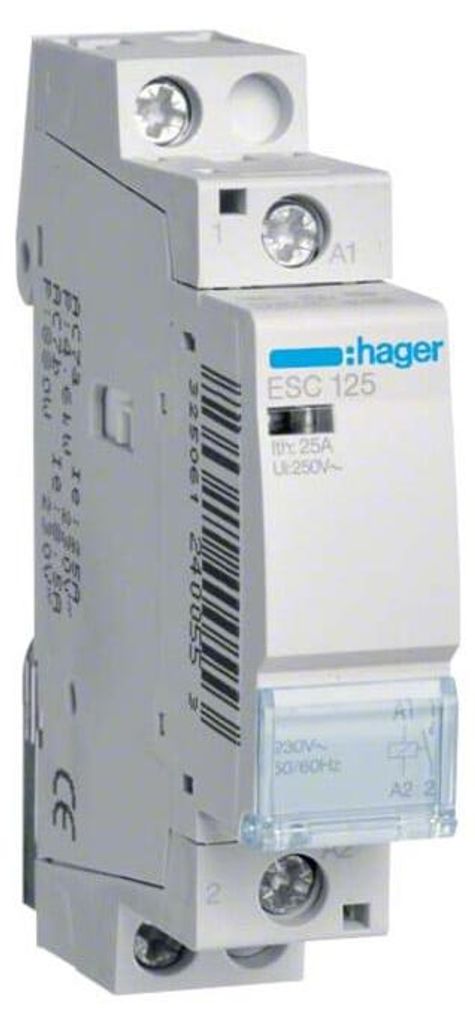

Hager Schütz 25A 1S 230V ESC125

Eigenschaften - InstallationsSchütze 25A 1S 230V- Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung- Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen Technische Daten:

• Bemessungsbetriebsspannung: 230 V
• Bemessungsbetriebsstrom: 25 A
• Gebrauchskategorie: 7
• Bemessungsbetätigungsspannung: 230 V
• Spannungsart der Betriebsspannung: AC
• Spannungsart der Betätigungsspannung: AC
• Anzahl der Kontakte als Schließer: 1
• Max. Glühlampenlast: 1900 W
• Max. Leuchtstofflampenlast: 950 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 1990 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
• Schieber für Handschaltung: nein
• Breite in Teilungseinheiten: 1
• Einbautiefe: 60 mm
• Zusatzeinrichtungen möglich: ja
• Mit Tag-/Nachtfunktion: nein
• Brummfrei: nein
• Schutzart (IP): IP2X

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bemessungsbetriebsspannung: 230 V
• Bemessungsbetriebsstrom: 25 A
• Gebrauchskategorie: 7
• Bemessungsbetätigungsspannung: 230 V
• Spannungsart der Betriebsspannung: AC
• Spannungsart der Betätigungsspannung: AC
• Anzahl der Kontakte als Schließer: 1
• Max. Glühlampenlast: 1900 W
• Max. Leuchtstofflampenlast: 950 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 1990 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
• Schieber für Handschaltung: nein
• Breite in Teilungseinheiten: 1
• Einbautiefe: 60 mm
• Zusatzeinrichtungen möglich: ja
• Mit Tag-/Nachtfunktion: nein
• Brummfrei: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Bemessungsbetriebsspannung: 230 V
  • Bemessungsbetriebsstrom: 25 A
  • Gebrauchskategorie: 7
  • Bemessungsbetätigungsspannung: 230 V
  • Spannungsart der Betriebsspannung: AC
  • Spannungsart der Betätigungsspannung: AC
  • Anzahl der Kontakte als Schließer: 1
  • Max. Glühlampenlast: 1900 W
  • Max. Leuchtstofflampenlast: 950 VA
  • Max. Leuchtstofflampenlast (Duo-Schaltung): 1990 VA
  • Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
  • Schieber für Handschaltung: nein
  • Breite in Teilungseinheiten: 1
  • Einbautiefe: 60 mm
  • Zusatzeinrichtungen möglich: ja
  • Mit Tag-/Nachtfunktion: nein
  • Brummfrei: nein
  • Schutzart (IP): IP2X


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hager Schütz ESC125

Hersteller:Hager
Bezeichnung:Schütz 25A 1S 230V
Typ:ESC125
Bemessungsbetriebsspannung:230 V
Bemessungsbetriebsstrom:25 A
Gebrauchskategorie nach EN IEC 60947-4-1:AC-7a/AC-7b
Bemessungsbetätigungsspannung:230 V
Spannungsart der Betriebsspannung:AC
Spannungsart der Betätigungsspannung:AC
Anzahl der Kontakte als Schließer:1
Max. Glühlampenlast:1900 W
Max. Leuchtstofflampenlast:950 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):1990 VA
Max. Leuchtstofflampenlast (parallel kompensiert):810 VA
Schieber für Handschaltung:nein
Breite in Teilungseinheiten:1
Einbautiefe:60 mm
Zusatzeinrichtungen möglich:ja
Mit Tag-/Nachtfunktion:nein
Brummfrei:nein
Schutzart (IP):IP2X

Hager Schütz ESC125: weitere Details

InstallationsSchütze 25A 1S 230V. Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Geliefert wird: Hager Schütz 25A 1S 230V ESC125, Verpackungseinheit: 1 Stk., EAN: 3250612400553

Schütz 25A, 1S, 230V Schütze in kompakter Bauweise, gebautnach EN 61095, DIN VDE 0637-3,Kontaktstellungsanzeige durchAnzeigefenster, plombierbar mitPlombierkappe(Zubehör),Hilfsschalter(Zubehör) sindAnflanschbar. IntegriertesBeschriftungsfeld. Berührungsschutznach DIN VDE 0106 Teil 100, Betriebsspannung 230 Volt, Isolationsspannung 250 Volt, Anzahl der Platzeinheiten 1, Betriebstemperatur -10 bis 50 Grad C, Anschlußart: Schraubtechnik, Anschlußquerschnitt fleixibler Leiter: 1-6 mm2, Anschlußquerschnitt bei massivem Leiter 1-10 mm2, Kontaktzahl 1, Kontaktart 1S

CN: 85364900
Länge: 95
EAN: 3250612400553
Einbautiefe [mm]: 60
Herstellerindex: ESC125
Anzahl Module: 1
Anzahl der Öffnerkontakte: 0
Anzahl der Schließerkontakte: 1
PKWiU: 27.12.24.0
Art der Steuerspannung: AC
Typ Versorgungsspannung: AC
Serie: ESC
Schutzart (IP): IP20
Breite: 80
Gewicht: 0,1400
Höhe: 20
Bemessungsbetriebsspannung von/bis [V] bis: 230
Bemessungsbetriebsspannung von/bis [V] von: 230
Bemessungsbetriebsstrom [A]: 25



Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Schütz 25A 1S 230V ESC125 Bemessungsbetriebsspannung 230 ... 230V, Bemessungsbetriebsstrom 25A, Gebrauchskategorie 7, Bemessungsbetätigungsspannung 230 ... 230V, Spannungsart der Betriebsspannung AC, Spannungsart der Betätigungsspannung AC, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 0, Max. Glühlampenlast 1900W, Max. Leuchtstofflampenlast 950VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1990VA, Max. Leuchtstofflampenlast (parallel kompensiert) 810VA, Anzahl der Teilungseinheiten 1, Einbautiefe 60mm, Zusatzeinrichtungen möglich, Schutzart (IP) IP2X, InstallationsSchütze 25A 1S 230V. Schütz in kompakter Bauweise nach nach DIN EN 61095 (VDE 0637-3) sowie Berührungsschutz nach DIN VDE 0106-100. Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Hauptmerkmale Funktionen Kontakt Strombelastbarkeit 25 A Anzahl der Kontakte 1 Kabelquerschnitt 1/6 Temperaturbereich in Betrieb 10 - 50 °C RoHS-Kompatibel Ja Energie AC Eingangsspannung 230 AC Eingangsfrequenz 50

Schütz – Originalprodukt von Hager. Bezeichnung: HAGER InstallationsSchütze 25A 1S 230V. Technische Angaben: 25A, 230V.

Hager ESC125 Leistungsrelais (ESC125)

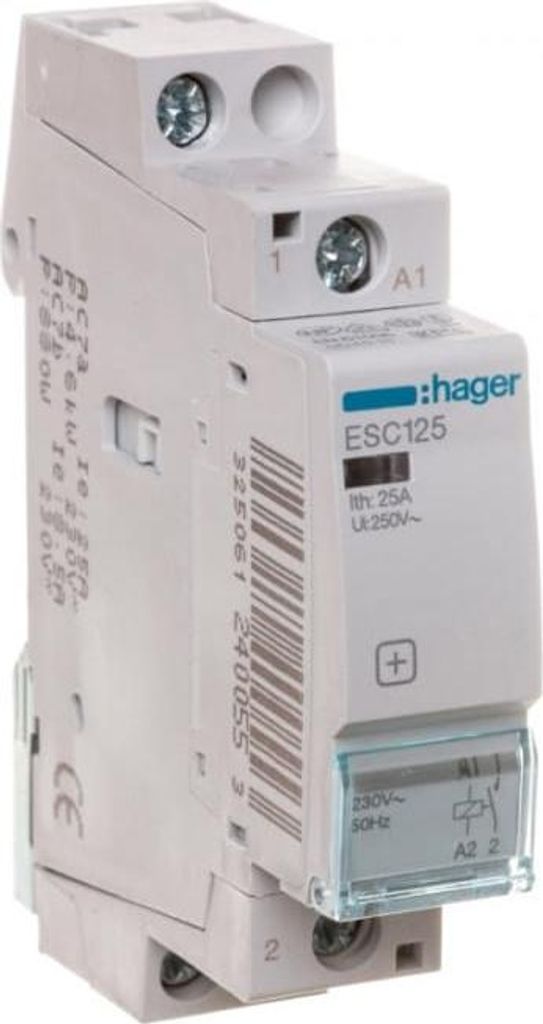

Hager ESC125 - 25 A - 1/6 mm² - 230 V - 50 Hz - -10 - 50 °C - Contactor 25A - 1NO - 230V50Hz - IP2

InstallationsSchütze 25A 1S 230V. Schütz in kompakter Bauweise nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Schütze in kompakter Bauweise, gebaut nach EN 61095, DIN VDE 0637-3, Kontaktstellungsanzeige durch Anzeigefenster, plombierbar mit Plombierkappe (Zubehör) , integriertes Beschriftungsfeld, Berührungsschutz nach DIN VDE 0106 Teil 100
