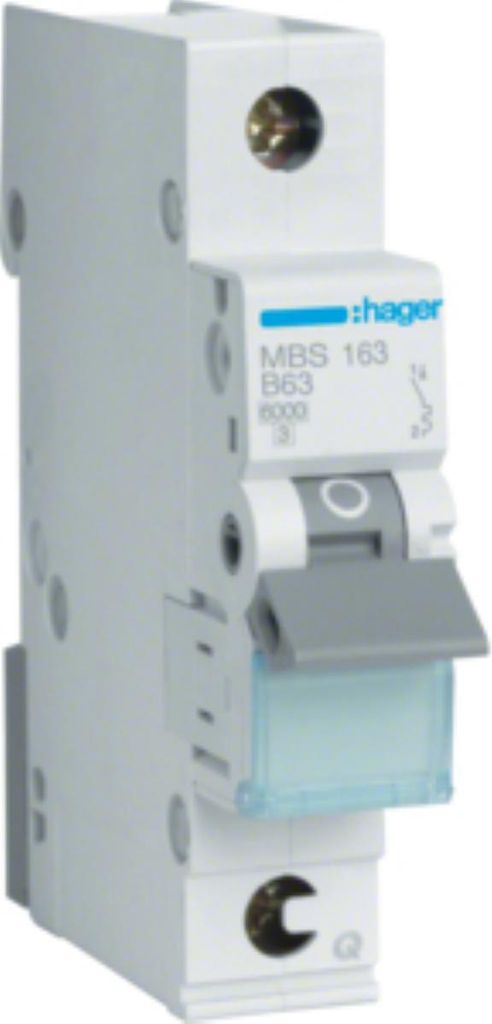

Hager MBS163, Typ B

Hager Leitungsschutzschalter MBS163

Hersteller:Hager
Bezeichnung:Leitungsschutzschalter 1p. B-63A,6kA,1M QC
Typ:MBS163
Einbautiefe:70 mm
Auslösecharakteristik:B
Polzahl (gesamt):1
Anzahl der abgesicherten Pole:1
Bemessungsstrom:63 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA
Spannungsart:AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kA
Frequenz:50..60 Hz
Energiebegrenzungsklasse:3
Unterputzmontage:ja
Mitschaltender Neutralleiter:nein
Überspannungskategorie:3
Verschmutzungsgrad:2
Zusatzeinrichtungen möglich:nein
Breite in Teilungseinheiten:1
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm²
Explosionsgeschützt:nein

Hager Leitungsschutzschalter MBS163: weitere Details

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 63A QuickConnect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Geliefert wird: Hager Leitungsschutzschalter 1p. B-63A,6kA,1M QC MBS163, Verpackungseinheit: 1 Stück, EAN: 3250614314797

Nennstrom:

63 A

Spulenspannung (max):

500 V

Typ:

Typ B

Anzahl der Pole:

1

Anzahl Module (max.):

1 Modul(e)

Betriebstemperatur:

-25 - 60 °C

Temperaturbereich bei Lagerung:

-25 - 80 °C

Breite:

17,5 mm

Tiefe:

70 mm

Höhe:

83,4 mm

Technische Merkmale:

• Nennstrom: 63 A
• Polart: 1 P
• Auslösercharakteristik: B
• Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
• Anzahl Module: 1
• Polanzahl: 1 P
• Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2: 10 kA
• Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
• Stoßspannungsfestigkeit: 4000 V
• Gesamtverlustleistung unter Nennstrom: 7.4 W
• Gerätelebensdauer, elektrische Schaltspiele: 4000
• Gerätelebensdauer mechanische Schaltspiele: 20000

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 63A QuickConnect 1 Modul

mit Quick-Connect-Klemme für 2 Leitungen, Eingansseitig für QuickConnect KDN... Phasenschienen geeignet, mit Beschriftungsfenster hinter Klarsichtkappe, Auslösecharakteristik: B nach DIN VDE 0641/T11, Kurzschlussschaltvermögen: 6 kA
