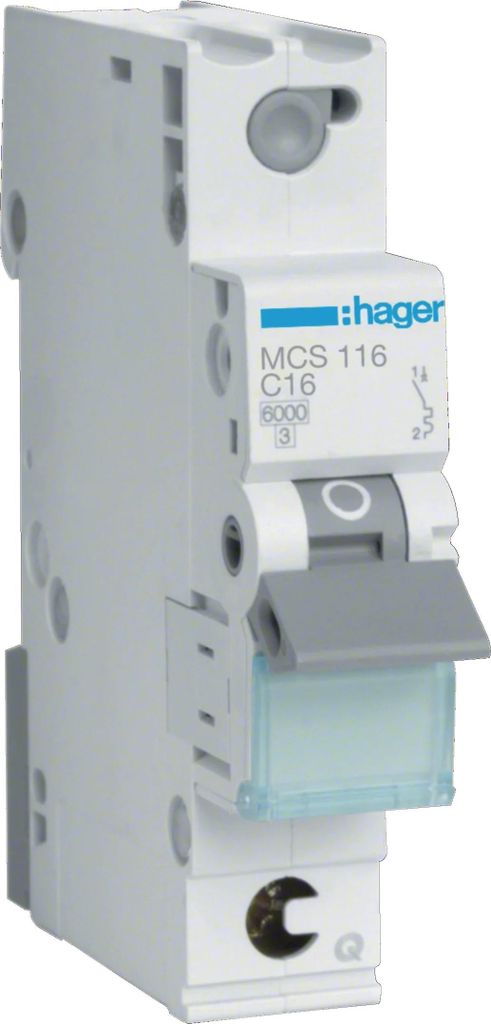

Hager Mcs116

Eigenschaften - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul.- Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz.- Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.- Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigun Technische Daten:

• Einbautiefe: 70 mm
• Auslösecharakteristik: C
• Polzahl (gesamt): 1
• Anzahl der abgesicherten Pole: 1
• Bemessungsstrom: 16 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Spannungsart: AC
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
• Frequenz: 50..60 Hz
• Energiebegrenzungsklasse: 3
• Unterputzmontage: ja
• Mitschaltender tralleiter: nein
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: nein
• Breite in Teilungseinheiten: 1
• Schutzart (IP): IP20
• Umgebungstemperatur während des Betriebs: -25..70°C
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
• Explosionsgeschützt: nein

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hager Leitungsschutzschalter C 16A 1-polig MCS110 QuickConnect

Produktnummer: 0775220650

Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach E DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 20A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Produktdetails:

• QuickConnect-Klemme Ab- und Zugangsseitig
• Einfache Einzelentnahme aus dem Schienenverbund
• Beschriftungsmöglichkeit direkt am Gerät
• Zeitersparnis durch Stecksystem, kein Schrauben mehr
• Wartungsfrei dank gleichbleibender Klemmkraft
• Hoher Berührungsschutz dank isoliertem Aufbau
• Herstellerinformationen: SLS ELEKTRO GMBH | Taubesgarten 23 | 55234 Bechtolsheim, Deutschland | : [email protected] | Herstellernr. 40127-102161

Nennstrom:

16 A

AC Eingangsfrequenz:

50 - 60 Hz

Nominale Stromabgabe:

16 A

Typ:

Typ C

Anzahl der Pole:

1

Anzahl Module (max.):

1 Modul(e)

Betriebstemperatur:

-25 - 60 °C

Temperaturbereich bei Lagerung:

-25 - 80 °C

Breite:

17,5 mm

Tiefe:

70 mm

Höhe:

83,4 mm

Reihe von Modulen:

1

Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul

Hager MCS 116 16A Leitungsschutzschalter C 6 kA 1-polig Quick Connect 1 Modul
n.a.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leitungsschutzschalter 1p. C-16A 6kA 1M QC MCS116 Auslösecharakteristik C, Polzahl (gesamt) 1, Anzahl der abgesicherten Pole 1, Bemessungsstrom 16A, Bemessungsspannung 400V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 6kA, Spannungsart AC, Frequenz 50 ... 60Hz, Energiebegrenzungsklasse 3, Geeignet für Unterputz-Installation, Überspannungskategorie 3, Verschmutzungsgrad 2, Breite in Teilungseinheiten 1, Einbautiefe 70mm, Schutzart (IP) IP20, Umgebungstemperatur während des Betriebs -25 ... 70°C, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 35mm², Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach E DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der

Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul Hauptmerkmale Energie Nennstrom 16 A AC Eingangsfrequenz 50/60 Nominale Stromabgabe 16 A Gewicht & Abmessungen Breite 17,5 mm Tiefe 70 mm Höhe 83,4 mm Technische Details Typ C-type Anzahl der Pole 1 Module Menge (max) 1 Modul(e) Betriebsbedingungen Temperaturbereich in Betrieb 25 - 60 °C Temperaturbereich bei Lagerung 25 - 80 °C Weitere Spezifikationen Reihe von Modulen 1

Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul

Hager MCS116 - Typ C - Zubehör Stromversorgung - 1P - 1 module - 16A - 50/60Hz

mit Quick-Connect-Klemme für 2 Leitungen, Eingansseitig für QuickConnect KDN... Phasenschienen geeignet, mit Beschriftungsfenster hinter Klarsichtkappe, Auslösecharakteristik: C, Kurzschlussschaltvermögen: 6 kA

Hager MCS116 LS-Schalter 1P 6kA C-16A 1M QC
