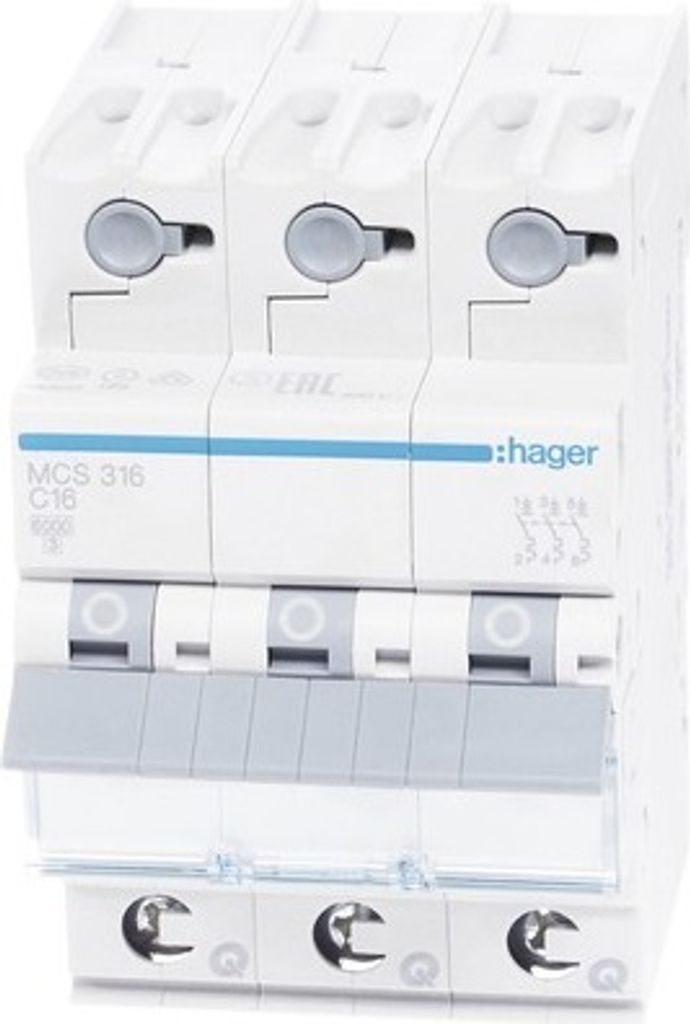

Hager MCS 316 Leitungsschutzschalter

Eigenschaften - Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module.- Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz.- Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.- Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigun Technische Daten:

• Einbautiefe: 70 mm
• Auslösecharakteristik: C
• Polzahl (gesamt): 3
• Anzahl der abgesicherten Pole: 3
• Bemessungsstrom: 16 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Spannungsart: AC
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Frequenz: 50..60 Hz
• Energiebegrenzungsklasse: 3
• Unterputzmontage: ja
• Mitschaltender Neutralleiter: nein
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: ja
• Breite in Teilungseinheiten: 3
• Schutzart (IP): IP20
• Umgebungstemperatur während des Betriebs: -25..70°C
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
• Explosionsgeschützt: nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Einbautiefe: 70 mm
• Auslösecharakteristik: C
• Polzahl (gesamt): 3
• Anzahl der abgesicherten Pole: 3
• Bemessungsstrom: 16 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Spannungsart: Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Einbautiefe: 70 mm
  • Auslösecharakteristik: C
  • Polzahl (gesamt): 3
  • Anzahl der abgesicherten Pole: 3
  • Bemessungsstrom: 16 A
  • Bemessungsspannung: 400 V
  • Bemessungsisolationsspannung Ui: 500 V
  • Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
  • Spannungsart: AC
  • Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
  • Frequenz: 50..60 Hz
  • Energiebegrenzungsklasse: 3
  • Unterputzmontage: ja
  • Mitschaltender Neutralleiter: nein
  • Überspannungskategorie: 3
  • Verschmutzungsgrad: 2
  • Zusatzeinrichtungen möglich: ja
  • Breite in Teilungseinheiten: 3
  • Schutzart (IP): IP20
  • Umgebungstemperatur während des Betriebs: -25..70°C
  • Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
  • Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
  • Explosionsgeschützt: nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module

Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom: 16 A
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Details: - Herstellernummer: MCS316 - Herstelltypnummer: Hager MCS316

AC Eingangsfrequenz:

50 - 60 Hz

Nominale Stromabgabe:

16 A

Anzahl der Pole:

3P

Breite:

52,5 mm

Tiefe:

70 mm

Höhe:

83,4 mm

Reihe von Modulen:

3

Hager MCS 316 16A Leitungsschutzschalter C 6 kA 3-polig Quick Connect 3 Module
n.a.

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leitungsschutzschalter 3p. C-16A 6kA 3M QC MCS316 Auslösecharakteristik C, Polzahl (gesamt) 3, Anzahl der abgesicherten Pole 3, Bemessungsstrom 16A, Bemessungsspannung 400V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6kA, Spannungsart AC, Frequenz 50 ... 60Hz, Energiebegrenzungsklasse 3, Geeignet für Unterputz-Installation, Überspannungskategorie 3, Verschmutzungsgrad 2, Zusatzeinrichtungen möglich, Breite in Teilungseinheiten 3, Einbautiefe 70mm, Schutzart (IP) IP20, Umgebungstemperatur während des Betriebs -25 ... 70°C, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 35mm², Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module. Leitungsschutzschalter mit QuickConnect-Klemme nach E DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module Hauptmerkmale Funktionen Anzahl der Pole 3P Reihe von Modulen 3 Energie AC Eingangsfrequenz 50/60 Nominale Stromabgabe 16 A Gewicht & Abmessungen Breite 52,5 mm Tiefe 70 mm Höhe 83,4 mm

Leitungsschutzschalter – Originalprodukt von Hager. Bezeichnung: HAGER Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module. Technische Angaben: 16A.

Hager MCS316 - 50 - 60 Hz - 16 A - 3P - 52,5 mm - 70 mm - 83,4 mm - 3 module - 16A - 50/60Hz

mit Quick-Connect-Klemme für 2 Leitungen, Eingansseitig für QuickConnect KDN... Phasenschienen geeignet, mit Beschriftungsfenster hinter Klarsichtkappe, Auslösecharakteristik: C, Kurzschlussschaltvermögen: 6 kA

Hager MCS316 LS-Schalter 3P 6kA C-16A 3M QC
