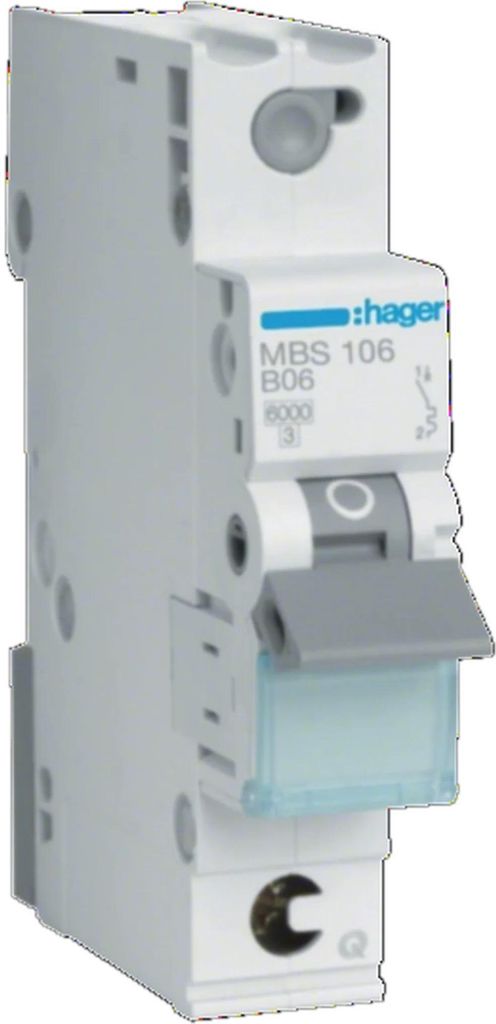

Hager Leitungsschutzschalter MBS106 1polig 6kA B-6A QuickConnect 1M

Hager Leitungsschutzschalter MBS106

Hersteller:Hager
Bezeichnung:Leitungsschutzschalter 1p. B-6A,6kA,1M QC
Typ:MBS106
Einbautiefe:70 mm
Auslösecharakteristik:B
Polzahl (gesamt):1
Anzahl der abgesicherten Pole:1
Bemessungsstrom:6 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA
Spannungsart:AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kA
Frequenz:50..60 Hz
Verlustleistung:1,3 W
Energiebegrenzungsklasse:3
Unterputzmontage:ja
Mitschaltender Neutralleiter:nein
Überspannungskategorie:3
Verschmutzungsgrad:2
Zusatzeinrichtungen möglich:nein
Breite in Teilungseinheiten:1
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm²
Explosionsgeschützt:nein

Hager Leitungsschutzschalter MBS106: weitere Details

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 6A QuickConnect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Geliefert wird: Hager Leitungsschutzschalter 1p. B-6A,6kA,1M QC MBS106, Verpackungseinheit: 1 Stk., EAN: 3250614314704

Artikelbeschreibung:

Hager

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 6A QuickConnect 1 Modul Leitungsschutzschalter mit QuickConnect - Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11):2003-12; EN 60898-1:2003; EN 60898-1, pr A1:2003, am Abgang bis 16A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschluss-Schutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen; Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Technische Daten:
Betriebsnennspannung Wechselstrom: 230/ 400 Volt
Nennstrom: 6 Ampere
Auslösercharakteristik: B
Nennabschaltvermögen: 6 kA
Isolationsspannung: 500 V
Polanzahl: 1 P
Anzahl Module: 1
Frequenz: 50/60 Hertz
Anschlussart: QuickConnect
Drehmoment: 2,8Nm
Gesamtverlustleistung unter Nennstrom: 1,4 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer mechanische Schaltspiele: 20000

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 6A QuickConnect 1 Modul

Hager MBS106. Nennstrom: 6 A, AC Eingangsfrequenz: 50/60 Hz. Typ: B-type, Module Menge (max): 1 Modul(e). Breite: 17,5 mm, Tiefe: 70 mm, Höhe: 83,4 mm (MBS106)

Der 1-polige Leitungsschutzschalter wird über QuickConnect-Klemmen angeschlossen. „Stecken statt schrauben“ ist das Motto – Resultat ist eine hohe Kontaktsicherheit sowie ein einfaches und schnelles Arbeiten bei der Installation. Und das alles mit einer wartungsfreien Klemmverbindung. Der Sicherungsautomat lässt sich auf einfache Art aus dem Phasenschienenverbund entnehmen – es muss lediglich die Hutschienenschnellbefestigung entriegelt werden. Eine Möglichkeit zur Beschriftung ist direkt am Gerät gegeben. Der LS-Schalter ist auch für den nachträglichen Anbau von Schutzeinrichtungen geeignet.

mit Quick-Connect-Klemme für 2 Leitungen, Eingansseitig für QuickConnect KDN... Phasenschienen geeignet, mit Beschriftungsfenster hinter Klarsichtkappe, Auslösecharakteristik: B nach DIN VDE 0641/T11, Kurzschlussschaltvermögen: 6 kA

Leitungsschutzschalter – Originalprodukt von Hager. Bezeichnung: HAGER Leitungsschutzschalter 1 polig 6kA B-Charakteristik 6A QuickConnect 1 Modul. Technische Angaben: 6A.
