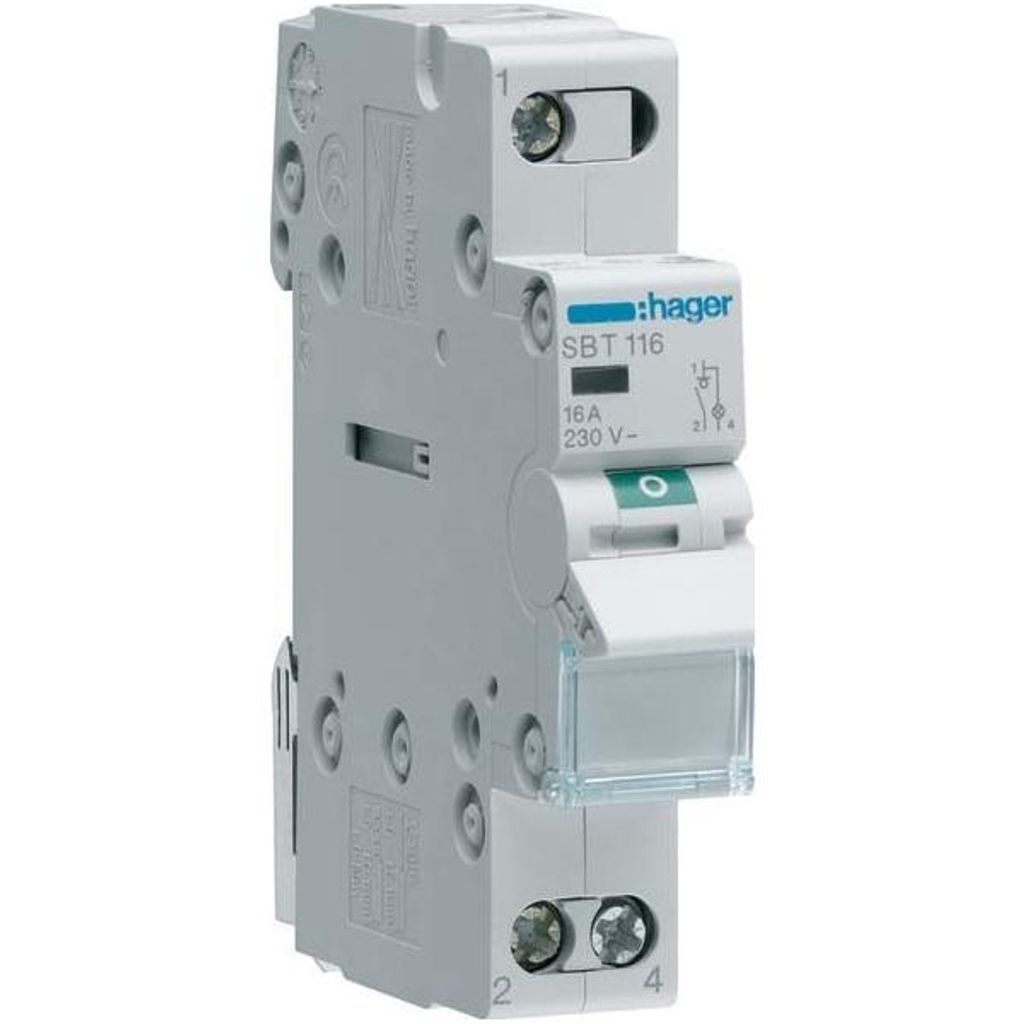

Hager SBT116, 1P, Grau, 440 V, 50 - 60 Hz, 17,5 mm, 83 mm

CN: 85365011
Länge: 95
EAN: 3250615511645
Schaltfunktion: Schalter mit Beleuchtung
Einbautiefe [mm]: 68
Herstellerindex: SBT116
Lampenschirmfarbe: Blau
Anzahl Wechsler: 1
Anzahl Öffner: 0
Anzahl Schließer: 0
Minimale Nennspannung [V]: 250
Nennspannung [V]: 230
PKWiU: 27.33.11.0
Nennstrom [A]: 16
Spannungsart: AC
Serie: Lasttrennschalter SBT
Schutzart (IP): IP20 ___HtM1P14CEhO1D3R___ Breite: ___HtM1P14CEhO1D3R___ 80 ___HtM1P14CEhO1D3R___ Breite in Anzahl der Module: ___HtM1P14CEhO1D3R___ 1 ___HtM1P14CEhO1D3R___ Lampensockel: ___HtM1P14CEhO1D3R___ Sonstiges ___HtM1P14CEhO1D3R___ Gewicht: ___HtM1P14CEhO1D3R___ 0,0800 ___HtM1P14CEhO1D3R___ Höhe: ___HtM1P14CEhO1D3R___ 20 ___HtM1P14CEhO1D3R___ Mit Kontrollleuchte: ___HtM1P14CEhO1D3R___ Ja ___HtM1P14CEhO1D3R___ Bemessungsschaltvermögen [kA]: ___HtM1P14CEhO1D3R___ 6 ___HtM1P14CEhO1D3R___ Leuchtmittel: ___HtM1P14CEhO1D3R___ LED

Eigenschaften - Ausschalter 16A 1 Schließer 230V AC mit Leuchtmelder 1PLE. Ausschalter mit LED Meldeleuchte nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 VDE 0632-2-4, DIN EN IEC 60947-3 VDE 0660-107mit VDE Zeichen,Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen Technische Daten:

• Schaltfunktion: Ausschalter mit Kontrollleuchte
• Anzahl der Kontakte als Schließer: 1
• Polzahl: 1
• Bemessungsstrom: 16 A
• Bemessungsspannung: 230 V
• Min. Bemessungsspannung: 230 V
• Bemessungsabschaltvermögen: 0,338 kA
• Kurzschlussfestigkeit (Icw): 0,24 kA
• Spannungsart: AC
• Mit Signallampe: Ja
• Farbe der Kalotte: sonstige
• Leuchtmittel: LED
• Lampensockel: sonstige
• Max. Lampenleistung: 0 W
• Breite in Teilungseinheiten: 1
• Einbautiefe: 68 mm
• Schutzart (IP): IP20
• Zwangstrennung (nach DIN VDE 0113): Nein

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Anzahl der Pole:

1P

Produktfarbe:

Grau

Reihe von Modulen:

1

AC Eingangsspannung:

440 V

AC Eingangsfrequenz:

50 - 60 Hz

Breite:

17,5 mm

Höhe:

83 mm

Ausschalter 16A 1 Schließer 230V AC mit Leuchtmelder 1PLE Hager SBT116

---

Technische Merkmale

• Nennstrom: 16 A
• Bemessungsbetriebsspannung Ue: 230 V
• Frequenz: 50/60 Hz
• Isolationsspannung: 440 V
• Polanzahl: 1 P
• Stoßspannungsfestigkeit: 4000 V
• Anzahl Module: 1
• Betriebstemperatur: -20 bis 50 °C
• Lagerungstemperatur: -40 bis 80 °C
• Anschlussart: Schraubtechnik
• Anschlussquerschnitt bei flexiblem Leiter: 1,5 - 10mm²
• Anschlussquerschnitt bei starrem Leiter: 1,5 - 16mm²
• Gerätelebensdauer mechanische Schaltspiele: 200000
• Gesamtverlustleistung unter Nennstrom: 0,4 W
• Verlustleistung pro Pol: 0,4 W
• Höhe installiertes Produkt: 83 mm
• Breite installiertes Produkt: 17,5 mm

Ausschalter mit LED Meldeleuchte nach EN 60669-1/669-2-4 mit VDE Zeichen, Berührungsschutz IP2x nach BGV A3, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.

Ausschalter – Originalprodukt von Hager. Bezeichnung: HAGER Ausschalter 16A 1 Schließer 230V AC mit Leuchtmelder 1PLE. Technische Angaben: 16A, 1 Schließer, 230V, AC, 1PLE.

Hager SBT116. Anzahl der Pole: 1P, Produktfarbe: Grau. AC Eingangsspannung: 440 V, AC Eingangsfrequenz: 50/60 Hz. Breite: 17,5 mm, Höhe: 83 mm (SBT116

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Ausschalter 1P 16A SBT116 Schaltfunktion Ausschalter mit Kontrollleuchte, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 0, Polzahl 1, Bemessungsstrom 16A, Bemessungsspannung 230V, Min. Bemessungsspannung 230V, Bemessungsabschaltvermögen 0,338kA, Kurzschlussfestigkeit (Icw) 0,24kA, Spannungsart AC, Mit Signallampe, Farbe der Kalotte sonstige, Leuchtmittel LED, Lampensockel sonstige, Max. Lampenleistung 0W, Breite in Teilungseinheiten 1, Einbautiefe 68mm, Schutzart (IP) IP20, Ausschalter 16A 1 Schließer 230V AC mit Leuchtmelder 1PLE. Ausschalter mit LED Meldeleuchte nach EN 60669-1/669-2-4 mit VDE Zeichen, Berührungsschutz IP2x nach BGV A3. Geeignet zum nachtraeglichen Anbau von Zusatzeinrichtungen, Beschriftungsmöglichkeit direkt am Gerät.

Hager SBT116 - 1P - Grau - 440 V - 50 - 60 Hz - 17,5 mm - 83 mm - Ausschalter 16A 1 Schließer 230V AC mit Leuchtmelder 1PLE
