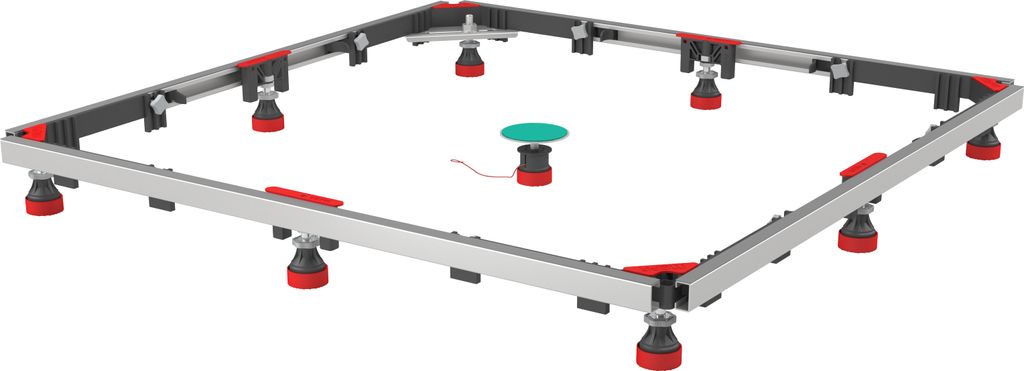

MEPA Montagerahmen SF Universal 120/120
Montagerahmen für den Einbau von extra- & superflachen rechteckigen Duschwannen aus Stahl, Acryl, Mineralguss für Duschwannen von 700 x 700 mm bis 1200 x 1200 mm, höhenverstellbar von 65 mm bis 190 mm, mit Zubehör höhenverstellbar von 55 mm bis 230 mm, ADS (Anti-Dreh & Schallschutz-System).
Lieferumfang:
- 1 Montagerahmen
- 8 höhenverstellbare Schraubfüße
- 1 EasyLift zur Abstützung
- 1 Ecktraverse
- 4 Bodenlaschen
- 8 Adapterhülsen (25 mm Erhöhung)
- 8 Adapterhülsen (50 mm Erhöhung)
- Befestigungsmatreial
HINWEISE
- für Stahl- und Mineralguss-Duschwannen von 700 x 700 mm bis 1200 x 1200 mm
- für Acryl-Duschwannen mit glattem Wannenranduntergrund von 700 x 700 mm bis 1000 x 1000 mm
- der Montagerahmen Universal ist ausgelegt für Duschwannen, deren Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine Abweichung von 3 mm nicht überschreitet
- Wannen mit nicht tragenden Verrippungen sind nicht geeignet. Die Wanne muss vom Hersteller für die Montage mit Wannenfüßen freigegeben sein.
- bei Acrylwannen mit mind. einer Kantenlänge größer 1000 mm ist generell der Montagerahmen SF Acryl (Art.-Nr. 21060) zu verwenden
- Prüfverfahren und Vorgehen zur Ermittlung der geometrischen Abweichungen siehe DIN EN 249 Anhang A. Üblicherweise wird dieses Maß von Stahl/Mineralguss und von einigen Acrylwannenherstellern eingehalten, ist aber eigenverantwortlich zu überprüfen.
- für die Montage ist die Verwendung eines PolyurethanKlebers erforderlich.
- für Duschwannen von 700 x 700 mm bis1200 x 1200 mm
- höhenverstellbar von 65 bis 190 mm
- mit Zubehör höhenverstellbar von 55 mm bis 230 mm
- ADS (Anti-Dreh & Schallschutz-System)
VERWENDUNGSZWECK
- Montagerahmen für den Einbau von flachen rechteckigen Duschwannen aus Stahl, Acryl, Mineralguss
EIGENSCHAFTEN
- für Duschwannen von 700x700 mm bis 1200x1200 mm
- höhenverstellbar von 65 mm bis 190 mm
- mit Zubehör höhenverstellbar von 55 mm bis 230 mm
- ADS (Anti-Dreh und Schallschutz-System)
LIEFERUMFANG
- 1 Montagerahmen
- 8 höhenverstellbare Schraubfüße
- 1 EasyLift zur Abstützung
- 1 Ecktraverse
- 4 Bodenlaschen
- 8 Adapterhülsen (25 mm Erhöhung)
- 8 Adapterhülsen (50 mm Erhöhung)
- Befestigungsmaterial
ZUBEHÖR
- für die Montage ist die Verwendung eines PolyurethanKlebers erforderlich, z.B. MEPA-Multikraftkleber (Art.-Nr.150192)
- mit Zubehör (Art.Nr. 150198) Höhenverstellung auf 55 mm reduzierbar
- mit Zubehör (Art.Nr. 150171) Höhenverstellung auf 230 mm erweiterbar
- mit Zubehör (Art.Nr. 150197) erweiterbar für Einbausituationen mit einem an der Wand verlaufenden Ablaufrohr
- Schallschutzset (Art.-Nr. 150263)
MEPA Montagerahmen SF Rechteck Duschwannen SF Stahl 120/120
- für extraflache und superflache Stahlduschwannen
- rechteckig von 70 x 70 cm bis 120 x 120 cm
- 4 höhenverstellbare Schraubfüsse
- 1 EasyLift-Wannenfuss separat zur mittleren Abstützung
- mit ADS-System (Anti-,Dreh- und Schallschutzsystem)
- 4 Stück Abstützfüsse mit Schallschutzkappen
- 4 Bodenlaschen zur Fixierung mit Befestigungsmaterial
- höhenverstellbar von 65 bis 190 mm
MEPA Montagerahmen SF Rechteck 120/120 Universal – 150182 Der Montagerahmen SF Rechteck 120/120 Universal ist für extra- und superflache rechteckige Stahl-Duschwannen und Mineralguss-/Acryl-Duschwannen mit glattem Untergrund. Flexibel ablängbar und einfach einstellbar. Alle Montageschritte erfolgen bequem von oben und bieten durch das durchdachte Konzept einen fachgerechten und standstabilen Einbau. In Verbindung mit Erweiterungsset Ultratief und Extrahoch sind Einbauhöhen von 55 bis 230 mm. Bei Verwendung mit Mineralguss-/Acryl-Duschwannen mit glattem Untergrund die Hinweise beachten. Technische Daten: Geeignet für: Brausewannen Abmessungen: 70 x 70 cm - 120 x 120 cm Höhenverstellbarkeit: 125 mm Einbauhöhe: von 65 bis 190 mm Wannenkörper: 70 x 70 cm - 120 x 120 cm Lieferumfang 8 höhenverstellbare Schraubfüße 1 EasyLift-Wannenfuß separat zur mittleren Abstützung ADS (Anti-Dreh- und Schallschutz-System) 4 Bodenlaschen zur Fixierung mit Befestigungsmaterial Adapterhülsen 25 mm und 50 mm mit Schraubgewinde 1 Ecktraverse zur variablen Montage des Wannenfußes im Eckbereich bei besonderen Einbausituationen
MEPA…
ist ein inhabergeführtes mittelständisches Unternehmen aus der Sanitärtechnik.
1963 von Leo Menden und Willi Pauli gegründet, waren es die innovativen Einfälle, die für die Wandlung der Firma von einem Handwerksbetrieb zu einem modernen Industriehersteller verantwortlich waren.
„Die Keimzelle des Unternehmens ist die Idee“ – dieser Grundsatz gilt auch nach über 50 Jahren und sorgt für ein gesundes Wachstum.
MEPA steht für die Kombination aus innovativer Sanitärtechnik und zeitlosem Bad-Design.
- Für extraflache und superflache Duschwannen von 70 x 70 cm bis 120 x 120 cm
- Anti-Dreh- und Schallschutz-System
- Für Duschwannen mit gleichförmig verstärkten Holzleisten oder verstärktem GFK-Rand
- Höhenverstellbar von 65 bis 190 mm
- Ecktraverse, ermöglicht eine einfache Montage bei z.B. einem in der Ecke liegendem, senkrechtem Ablauf
- 4x Adapterhülsen 25 mm
- 4x Adapterhülsen 50 mm
- Befestigungsmaterial
Montagerahmen MEPA SF bis 120x120 cm 1501820
n.a.
für superflache Duschwannen 120/120
- für extraflache und superflache rechteckige Stahlduschwannen von 80 x 75 bis 120 x 120 cm
- 8 höhenverstellbare Schraubfüße
- höhenverstellbar 65 bis 190 mm
- ADS (Anti-, Dreh- und Schallschutzsystem),
- 4 Bodenlaschen zur Fixierung mit Befestigungsmaterial
- Adapterhülsen 25 mm mit Schraubgewinde
- Adapterhülsen 25 mm mit Schraubgewinde
Universal Duschw. Stahl/Acryl
