Eigenschaften - ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten- Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen) Technische Daten:
- Anzahl der Phasen: 3
- Polzahl: 12
- Geeignet für Anzahl Geräte: 4
- Teilungsmaß: 44698 mm
- Querschnitt: 10 mm²
- Länge: 214 mm
- Breite in Teilungseinheiten: 12
- Bemessungsdauerstrom Iu: 63 A
- Ausführung des elektrischen Anschlusses: Stift
- Isoliert: ja
- Bemessungsstoßspannung: 4,5 kV
- Bedingter Bemessungskurzschlussstrom Iq: 25 kA
- Max. Bemessungsbetriebsspannung Ue: 690 V
- Bemessungskurzzeitstromfestigkeit Icw: 25 kA
- Geeignet für Geräte mit N-Leiter: nein
- Geeignet für Geräte mit Hilfsschalter: nein
- Farbe: grau
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Anzahl der Phasen: 3
- Polzahl: 12
- Geeignet für Anzahl Geräte: 4
- Teilungsmaß: 44698 mm
- Querschnitt: 10 mm²
- Länge: 214 mm
- Breite in Teilungseinheiten: 12
- Bemessungsdauerstrom Iu: 63 A
- Ausführung des elektrischen Anschlusses: Stift
- Isoliert: ja
- Bemessungsstoßspannung: 4,5 kV
- Bedingter Bemessungskurzschlussstrom Iq: 25 kA
- Max. Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Anzahl der Phasen: 3
- Polzahl: 12
- Geeignet für Anzahl Geräte: 4
- Teilungsmaß: 44698 mm
- Querschnitt: 10 mm²
- Länge: 214 mm
- Breite in Teilungseinheiten: 12
- Bemessungsdauerstrom Iu: 63 A
- Ausführung des elektrischen Anschlusses: Stift
- Isoliert: ja
- Bemessungsstoßspannung: 4,5 kV
- Bedingter Bemessungskurzschlussstrom Iq: 25 kA
- Max. Bemessungsbetriebsspannung Ue: 690 V
- Bemessungskurzzeitstromfestigkeit Icw: 25 kA
- Geeignet für Geräte mit N-Leiter: nein
- Geeignet für Geräte mit Hilfsschalter: nein
- Farbe: grau
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
ABB Stotz S&J Sammelschiene PS 3/12
Hersteller:ABB Stotz S&J
Bezeichnung:Sammelschiene zum ablängen
Typ:PS 3/12
Anzahl der Phasen:3
Polzahl:12
Geeignet für Anzahl Geräte:4
Teilungsmaß:44698 mm
Querschnitt:10 mm²
Länge:214 mm
Breite in Teilungseinheiten:12
Bemessungsdauerstrom Iu:63 A
Ausführung des elektrischen Anschlusses:Stift
Isoliert:ja
Bemessungsstoßspannung:4,5 kV
Bedingter Bemessungskurzschlussstrom Iq:25 kA
Max. Bemessungsbetriebsspannung Ue:690 V
Bemessungskurzzeitstromfestigkeit Icw:25 kA
Geeignet für Geräte mit N-Leiter:nein
Geeignet für Geräte mit Hilfsschalter:nein
Farbe:grau
ABB Stotz S&J Sammelschiene PS 3/12: weitere Details
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Geliefert wird: ABB Stotz S&J Sammelschiene zum ablängen PS 3/12, Verpackungseinheit: 1 Stk., EAN: 4016779576116

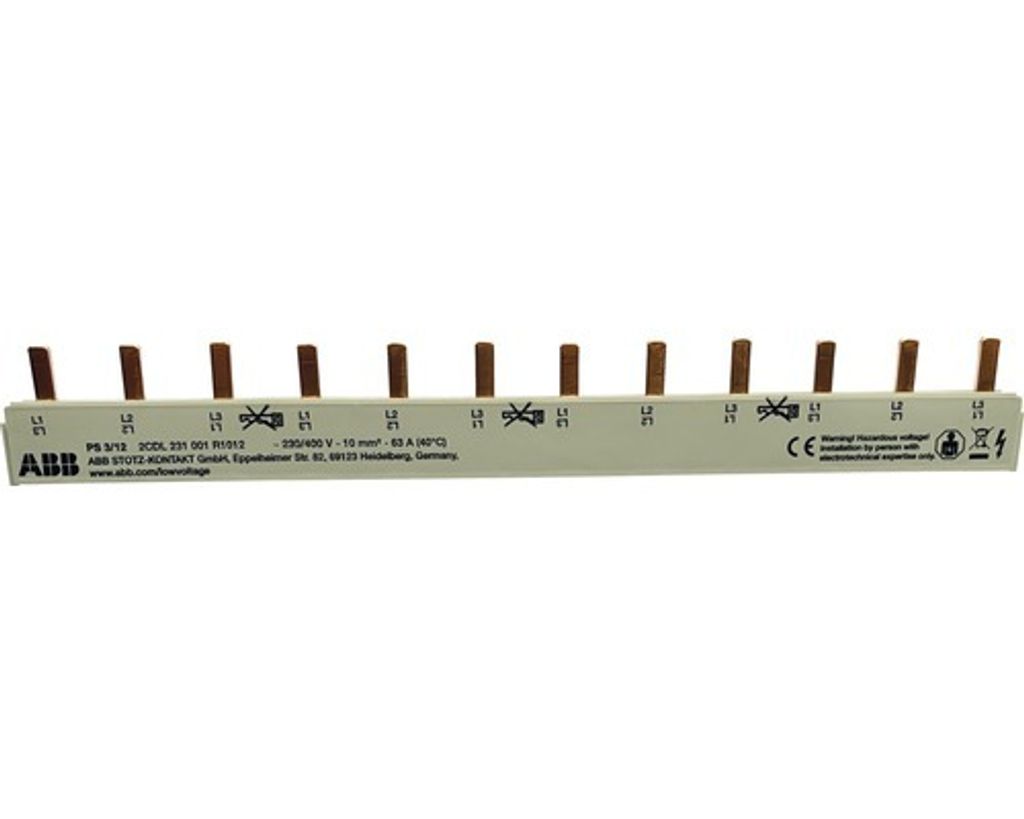

ABB PS 3/12 3-polig Stift Phasenschiene für Baureihe S261 + S201
Artikeldetails
| Hinweis | Isoliert, Sammelschiene für Leitungsschutzschalter S200, für den Einsatz in Zählerschränken und Verteilerkästen, zur Verbindung einzelner Automaten |
|---|
| Ausstattung | Mechanisch |
|---|
| Einsatzbereich | Außen, Feuchtraum, Innen |
|---|
| Geeignet für | 12 Automaten, 12 Module |
|---|
| Anwendung | Stromverteilung, Verbindung |
|---|
| Artikeltyp | Schiene |
|---|
| Ausführung | Kammschiene, Sammelschiene |
|---|
| Montageart | Verteilereinbau |
|---|
| Farbe | Grau |
|---|
| Anzahl | 1.0 Stück |
|---|
| Polzahl | 3-polig |
|---|
ABB 3-Phasen-Sammelschiene PS3/12 pro M compact 12 Modul z.Ablängen PS3/12 (2CDL230001R1012)
- Anzahl der Phasen:3
- Geeignet für Anzahl Geräte:12
- Teilungsmaß:17,6 mm
- Querschnitt:10 mm²
- Länge:216 mm
- Bemessungsdauerstrom Iu:63 A
- Ausführung des elektrischen Anschlusses:Stift
- Isoliert:ja
- Bemessungsstoßspannung:4 kV
- Max. Bemessungsbetriebsspannung Ue:440 V
- Geeignet für Geräte mit N-Leiter:nein
- Geeignet für Geräte mit Hilfsschalter:nein
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Technische Daten: - Bemessungsbetriebsspannung: max. 690 V, 50/60 Hz - Bemessungsdauerstrom: 63 A - Pole Anzahl: 12 - Phasen Anzahl: 3 - Bemessungsquerschnitt: 10 qmm - Anzahl montierbare Geräte: 4 - Anschlussart Geräte: Pin - Farbe: lichtgrau - Maße (BxHxT): 18x30x214 mm
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden Klemmentyp Doppelklemme oder Käfigklemme Polzahl der Geräte 1 2 3 4 1+N oder 3+N Gerätetyp Sicherungsautomaten Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte Kombinationen der verschiedenen Gerätetypen Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern Phasenschienen-Anschlussquerschnitt Strombelastbarkeit Anzahl der Module Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen Technische Daten ablängbar zum kürzen inklusive Endkappen Anzahl der Phasen 3 Querschnitt 10 mm² Anzahl der Pins 12 Schrittabstand 176 mm Breite 21 mm Höhe 27 mm Länge 213 mm Gewicht 96 g Zubehör Berührungsschutzkappen SZ-BSK
ABB Phasen/Sammelschiene 3 Phasig 12Pins 10qmm PS3/12
12TE 10mm², nicht ablängbar
