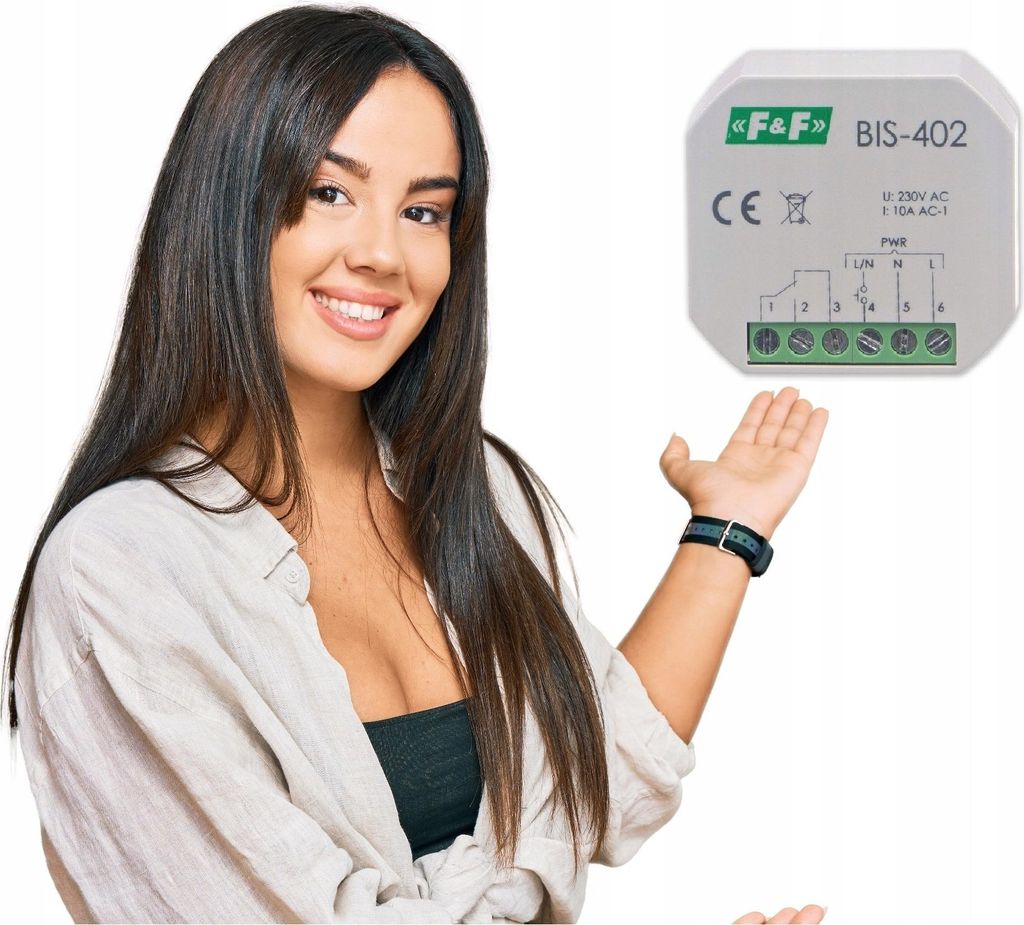

F&F | Bistabiler Relais BIS-402 - Schwarz - Elektronisch - Lichtsteuerung - Mehrere Schaltpunkte
- Praktischer bistabiler Relais für Ihre Lichtsteuerung
Einfaches Schalten von Licht und Geräten- Der bistabile Relais BIS-402 von F&F ermöglicht Ihnen die Steuerung von Beleuchtung oder anderen Geräten von mehreren Punkten aus. Mit parallel geschalteten, momentanen (doppelt) Schaltern können Sie Ihre Lichtquellen bequem und flexibel bedienen. Egal, ob Sie das Licht in einem Flur, Treppenhaus oder einem großen Raum steuern möchten, dieser Relais bietet Ihnen die perfekte Lösung.
Technische Details und Spezifikationen- Der F&F BIS-402 ist ein robustes und zuverlässiges Produkt, das eine Vielzahl von Funktionen bietet. Hier sind die wichtigsten technischen Daten:
- Versorgungsspannung: 165 – 265 V AC
- Maximaler Schaltstrom AC-1: 10 A
- Kontaktkonfiguration: 1 × NO/NC
- Trennung der Kontakte: Ja
- Widerstandsfähigkeit gegen Überspannungen - Zusammenarbeit mit LED: Nein
- Schaltverzögerung: 0,1 – 0,2 s
- Steuerimpulsstrom: weniger als 1 mA
- Zusammenarbeit mit beleuchteten Schaltern: Nein
- Speicher des Status nach Ausfall der Versorgung: Nein
- Dedizierte Steuereingänge: Nein
- Anschluss: Schraubklemmen 2,5 mm?
- Arbeitstemperatur: -25 bis 50 °C
- Abmessungen: ?54 (48 × 43 mm), Höhe: 20 mm
- Montage: In einer Unterputzdose ?60
Einfache Installation und Sicherheit- Die Installation des F&F BIS-402 ist unkompliziert und sicher. Beachten Sie die folgenden Schritte:
1. Trennen Sie die Stromversorgung.
2. Montieren Sie den Relais in der Unterputzdose.
3. Verbinden Sie die Stromleitungen mit der Gruppe PWR: Phasenleiter zu Klemme 6, Neutralleiter zu Klemme 5.
4. Schließen Sie die parallel geschalteten Momentan-Schalter an Klemme 4 und dem Phasenleiter L oder N an.
5. Verbinden Sie die Versorgung des Geräts mit Klemme 1.
6. Schließen Sie das Gerät an Klemme 2 und dem Neutralleiter N an.
Produktvorteile:- Einfache Bedienung: Dank der mehreren Schaltpunkte können Sie Ihre Beleuchtung von verschiedenen Orten aus steuern.
- Sicherer Betrieb: Der Relais hat keine Speicherfunktion für den Schaltzustand, was ein ungewolltes Einschalten bei Stromausfällen verhindert.
- Robuste Konstruktion: Mit einer Schutzart von IP20 ist der Relais für den Innenbereich geeignet und bietet Schutz gegen Berührung.
- Kompakte Abmessungen: Mit einem Durchmesser von 54 mm und einer Höhe von 20 mm ist der Relais ideal für die Installation in engen Räumen.
- : Mit einer Leistungsaufnahme von nur 0,4 W sorgt der Relais für niedrige Betriebskosten.
Die besten Vorteile der Nutzung des F&F BIS-402 Bistabiler Relais- Der F&F BIS-402 bietet Ihnen eine zuverlässige und flexible Lösung zur Lichtsteuerung in Ihrem Zuhause oder Büro. Mit der Möglichkeit, Beleuchtung von mehreren Punkten aus zu steuern, und den hohen Sicherheitsstandards, die dieser Relais bietet, genießen Sie Komfort und Sicherheit zugleich. Egal, ob Sie eine umfassende Lichtsteuerung für Ihr Zuhause oder spezifische Anwendungen benötigen, dieser Relais ist eine ausgezeichnete Wahl für Ihre Bedürfnisse.
Versorgung 230 V. Maximale Last 10 A. Anschluss: Schraubklemmen. Der elektronische bistabile Stromstoßschalter ermöglicht das Einschalten der Beleuchtung oder eines anderen Geräts von mehreren verschiedenen Stellen über parallel geschaltete Steuertaster. Versorgungsspannung 165÷265 V AC Lokale Steuerung JA Maximaler Laststrom AC-1 10 A Ausführungselement Relais Kontaktkonfiguration 1 × S/Ö Kontakttrennung JA Stoßstromfestigkeit NEIN Anzahl der Kanäle 1 Funktionalität Ein/Aus Ansprechverzögerung 0,1 ÷ 0,2 s Steuerimpulsstrom weniger als 1 mA Zusammenarbeit mit beleuchteten Tastern NEIN Zustandsspeicherung bei Spannungsausfall NEIN Einschaltdauer-Funktion NEIN Dedizierte Eingänge für Zentralsteuerung NEIN Funksteuerung NEIN Anschluss Schraubklemmen 2,5 mm² Anzugsmoment 0,4 Nm Leistungsaufnahme 0,4 W Betriebstemperatur -25 ÷ 50 °C Abmessungen Ø54 (48×43 mm), Höhe: 20 mm Montage in Unterputzdose Ø60 Schutzart IP20
Technische Daten – Stromstoßschalter
| Montageart | Unterputz |
| Funktion | Elektronischer Schalter |
| Einbautiefe | 20 mm |
| Breite in Anzahl der Module | 0 |
| Steuerspannung 1 | 165 V |
| Art der Steuerspannung 1 | AC |
| Frequenz der Steuerspannung 1 | 50 Hz |
| Art der Versorgungsspannung | AC |
| Bereich der Versorgungsspannung | 165 V |
| Maximaler Einschaltstrom (cos φ = 0,6) | 8 A |
| Maximales Schaltvermögen für Glühlampen | 1250 W |
| Maximales Schaltvermögen für Leuchtstofflampen | 500 VA |
| Maximales Schaltvermögen für Leuchtstofflampen (DUO-Kompensation) | 600 VA |
| Maximales Schaltvermögen für Leuchtstofflampen (mit Parallelkompensation) | 500 VA |
| Nennschaltstrom | 10 A |
| Anzahl der Öffnerkontakte | 0 |
| Anzahl der Schließerkontakte | 0 |
| Anzahl der Wechslerkontakte | 1 |
| Nennstrom | 10 A |
Bistabile Relais für Unterputzdose pulse F&F BIS-402Elektronische bistabiles Stromstoßrelais ermöglicht das Umschalten der Beleuchtung auch verschiedene Geräte aus verschiedenen Punkten mit parallel geschalteten Kontrollen
Relais BIS-402 arbeitet NICHT! mit Beleuchteten Tastern
Betriebsspannung: 230V AC
Nennstrom (AC-1): <10A
Strom des L-/N-Steuerungsimpulses Steuerimpulse L / N: <1mA
Wirkungsverzögerung: 0,1÷0,2 Sek
Stromverbrauch: 0,4 W
Arbeitstemperatur: -25°C÷50°C
Anschluss: Schraubenklemmen 2,5mm²
Abmessungen: Ø54 (48×43mm), h= 20 mm
Montage: in der Unterputzdose Ø60
Schutzart: IP20
Artikelnummer: BIS-402
Hersteller: F&F
EAN: 5908312594062
Englische Bedienungsanleitung !!!
