Der fischer Hohlraum-Metalldübel HM-S ist ein vielseitiger Hohlraumdübel mit metrischer Schraube für alle Plattenbaustoffe. Der Dübel wird mit der Montagezange fischer HM-Z 1 in der Vorsteckmontage gesetzt. Mit der Zange wird der Dübel im Hohlraum gegen den Plattenbaustoff gezogen. Die Spreizarme klappen dabei auf und pressen sich an die Plattenrückseite. Alternativ ist auch die Montage mit einem Schraubendreher oder einem Akku-Schrauber möglich. Der fischer Hohlraum-Metalldübel HM-S ist geeignet für die Befestigung von Leuchten, Handtuchhaltern und Gardinenschienen im Innenraum.
Top Features:
- Mehrfaches Lösen und Befestigen des Anbauteils ohne Reduzierung der Tragfähigkeit. Dies erhöht die Flexibilität.
- Hohe Tragfähigkeit durch große Auflagefläche der Spreizarme.
- Mitdrehsicherung für komfortable Montage: Kralle am Dübelrand fixiert Dübel im Plattenbaustoff.
- Geeignet für die Vorsteckmontage.
- Komplett mit metrischer Schraube.
Baustoffe:
- Gipskarton - und Gipsfaserplatten
- Hohldecken
- Holzwolleleichtbauplatten
- Spanplatten
- Sperrholz
Vorteile:
- Aufgrund des umfangreichen Sortimentes ist der HM für Plattenbaustoffe mit einer Dicke von 3-50 mm und damit für eine Vielzahl an Anwendungen geeignet.
- Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils und bietet optimale Flexibilität.
- Die Spreizarme des HM sorgen für eine große Auflagefläche und ermöglichen somit eine hohe Tragfähigkeit.
- Die Krallen am Dübelrand dringen in den Plattenbaustoff ein, verhindern das Mitdrehen des Dübels und sorgen somit für eine sichere Montage.
Anwendungen:
- Bilder
- Leuchten
- leichte Wandregale
- Handtuchhalter
- leichte Spiegelschränke
- Gardinenschienen
- Unterkonstruktionen
Funktionsweise:
- Der Hohlraum-Metalldübel HM ist geeignet für die Vorsteckmontage.
- Die Dübelauswahl ist auf die Dicke des Plattenbaustoffes abzustimmen, um das Aufspreizen im Hohlraum optimal zu ermöglichen.
- Bei der Montage klappen die Spreiz-arme auf und pressen sich an die Plattenrückseite.
- Der HM kann mit Montagezange montiert werden. Bei Montage mit dem Akkuschrauber oder Schraubendreher muss zuerst die vormontierte Schraube demontiert werden. Zum Einschrauben und Aufspreizen des Dübels ist gleichzeitig das Anbauteil oder ein Hilfsgegenstand (max.6 mm) als Mitdrehsicherung zu verwenden.
Montageanleitung: Die fischer HM Hohlraum-Metalldübel sind vielseitige Befestigungslösungen für Plattenbaustoffe wie Gipskarton, Gipsfaser oder Spanplatten. Durch ihre Metallausführung bieten sie hohe Tragfähigkeit und dauerhafte Sicherheit. Beim Eindrehen der Schraube spreizt sich der Dübel im Hohlraum und klemmt sicher hinter der Platte. Sie sind ideal geeignet zur Montage von Lampen, Gardinenschienen, Bildern oder leichten Regalen und können mit Holz- oder Spanplattenschrauben kombiniert werden.
Details:
Eigenschaften: Aufgrund des umfangreichen Sortimentes ist der HM für Plattenbaustoffe mit einer Dicke von 3-50 mm und damit für eine Vielzahl an Anwendungen geeignet. Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils und bietet optimale Flexibilität. Die Spreizarme des HM sorgen für eine große Auflagefläche und ermöglichen somit eine hohe Tragfähigkeit. Die Krallen am Dübelrand dringen in den Plattenbaustoff ein, verhindern das Mitdrehen des Dübels und sorgen somit für eine sichere Montage.
Anwendung: Der Hohlraum-Metalldübel HM ist geeignet für die Vorsteckmontage. Die Dübelauswahl ist auf die Dicke des Plattenbaustoffes abzustimmen, um das Aufspreizen im Hohlraum optimal zu ermöglichen. Bei der Montage klappen die Spreiz-arme auf und pressen sich an die Plattenrückseite. Der HM kann mit Montagezange montiert werden. Bei Montage mit dem Akkuschrauber oder Schraubendreher muss zuerst die vormontierte Schraube demontiert werden. Zum Einschrauben und Aufspreizen des Dübels ist gleichzeitig das Anbauteil oder ein Hilfsgegenstand (max. 6 mm) als Mitdrehsicherung zu verwenden.
Technische Daten:
| Bohrernenndurchmesser | 12 mm |
| Plattendicke | 7 - 21 mm |
| Dübellänge | 52 mm |
| Min. Bohrlochtiefe | 58 mm |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| Bohrernenndurchmesser | 12 mm |
| Plattendicke | 7 - 21 mm |
| Dübellänge | 52 mm |
| Min. Bohrlochtiefe | 58 mm |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| Bohrernenndurchmesser | 12 mm |
| Plattendicke | 7 - 21 mm |
| Dübellänge | 52 mm |
| Min. Bohrlochtiefe | 58 mm |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| Bohrernenndurchmesser | 12 mm |
| Plattendicke | 7 - 21 mm |
| Dübellänge | 52 mm |
| Min. Bohrlochtiefe | 58 mm |
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

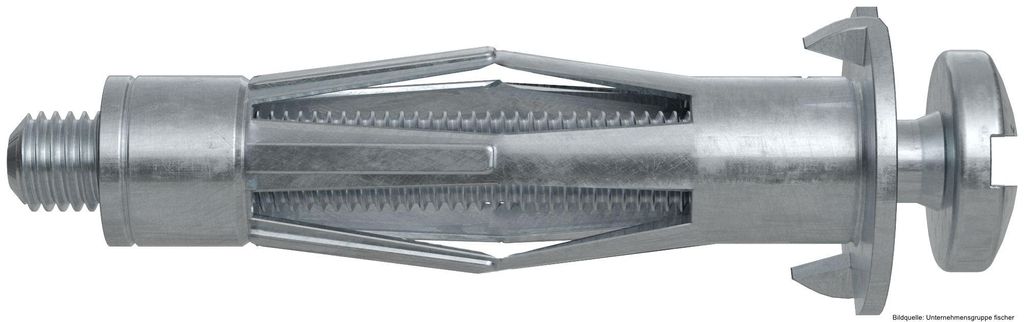

Fischer HM 6x52 S Hohlraum-Metalldübel verzinkt mit metrischer Schraube 50Stk. Spreizarme - erhöhte Tragfähigkeit - Verdrehsicherung Fischer HM 6x52 S - Fischer Hohlraum-Metalldübel mit metrischer Schraube. Der Dübel ist verzinkt und ist vor Korrosion geschützt. Die Spreizarme bieten eine erhöhte Tragkraft und somit auch eine erhöhte Sicherheitsfunktion. Die Verdrehsicherung durch die ausgeprägten Krallen, verhindert eine Mitdrehen während der Montage. Der Dübel ist geeignet für Gipskarton- und Gipsfaserplatten, für Spanplatten, für Hohldecken und zum befestigen von z.B. Bilder, Lampen, Schlüsselkästchen, Handtuchhaltern, Gardinenschienen.
Artikelmerkmale:
- Fischer Qualitäts- Hohlraum-Metalldübel HM 6x52 S
- Fischer 519778
- mit metrischer Schraube
- verzinkt
- leichtes Eindrehen durch metrisches Gewinde
- Spreizarme erhöhen Tragfähigkeit
- erhöhte Sicherheit
- spürbares Festdrehen der Schraube
- grosser Anpressradius
- Verdrehsicherung verhindert Mitdrehen während der Montage
- Oberflächenbündiger, dauerhaft verspreizter Dübel ermöglicht mehrfaches Lösen und Befestigen des Dübels
- geeignet für Spanplatten, Hohldecken, Sperrholz, Gipskarton und Gipsfaserplatten, Holzwollleichtbauplatten
Abmessungen:
- Durchmesser D=12mm
- Länge L=58mm
- Plattendicke DP=7-21mm
Lieferumfang:
- e wie oben beschrieben
- 1 Verpackung mit 50 Hohlraumdübel
Hohlraum-Metalldübel HM 6 x 52 S mit metrischer Schraube
Merkmale:
- Mehrfaches Lösen und Befestigen des Anbauteils ohne Reduzierung der Tragfähigkeit. Dies erhöht die Flexibilität.
- Hohe Tragfähigkeit durch große Auflagefläche der Spreizarme.
- Mit Drehsicherung für komfortable Montage: Kralle am Dübelrand fixiert Dübel im Plattenbaustoff.
- Geeignet für die Vorsteckmontage.
- Komplett mit metrischer Schraube.
Anwendungen
- Bilder
- Leuchten
- Leichte Wandregale
- Handtuchhalter
- Spiegelschränke
- Gardinenschienen
- Unterkonstruktionen
Baustoffe
- Gipskarton - und Gipsfaserplatten
- Hohldecken
- Holzwolle-Leichtbauplatten
- Spanplatten
- Sperrholzplatten
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.
Hohlraum-Metalldübel HM 6 x 52 S mit metrischer Schraube
Merkmale: Mehrfaches Lösen und Befestigen des Anbauteils ohne Reduzierung der Tragfähigkeit. Dies erhöht die Flexibilität. Hohe Tragfähigkeit durch große Auflagefläche der Spreizarme. Mit Drehsicherung für komfortable Montage: Kralle am Dübelrand fixiert Dübel im Plattenbaustoff. Geeignet für die Vorsteckmontage. Komplett mit metrischer Schraube.
Anwendungen
- Bilder
- Leuchten
- Leichte Wandregale
- Handtuchhalter
- Spiegelschränke
- Gardinenschienen
- Unterkonstruktionen
Baustoffe
- Gipskarton - und Gipsfaserplatten
- Hohldecken
- Holzwolle-Leichtbauplatten
- Spanplatten
- Sperrholzplatten
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.
Technische Daten
| Typ | Hohlraumdübel |
| Anzahl Teile | 50 |
| Anwendungsbereich | Hohlraum |
| Gesamtlänge (mm) | 52 |
| Bohrlochdurchmesser (mm) | 12 |
| Min. Bohrlochtiefe (mm) | 58 |
| Material | Metall |
| Farbe | grau |
Hohlraum-Metalldübel- Produkttyp: Schrauben- & Dübelsatz
| Geeignet für Materialien | Gipsfaserplatten, Gipskarton |
| Material | Metall |
| Schrauben enthalten | Ja |
| Durchmesser | 1,2 cm |
| Länge (mm) | 52 mm |
| Bohrlochdurchmesser | 1,2 cm |
| Mindestbohrlochtiefe | 5,8 cm |
| Plattenstärke (mind.) | 7 mm |
| Plattenstärke (max.) | 2,1 cm |
| Menge pro Packung | 50 Stück(e) |
| Verpackungsart | Box |
fischer Hohlraum-Metalld.HM 6x52 S Einheit: 50 Stück
fischer Hohlraum-Metalldübel HM 6 x 52 S mit metrischer Schraube (519778)
fischer® Hohlraum-Metalldübel - Der vielseitige Hohlraumdübel aus Metall mit metrischen Schrauben - Für Plattenbaustoffe mit einer Dicke von 3 bis 50 mm - Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils - Die Spreizarme sorgen für eine große Auflagefläche und die Krallen am Dübelrand dringen in den Plattenbaustoff ein, somit wird das Mitdrehen des Dübels verhindert
Technische Daten
| Typ | HM 6 x 52 S |
| Bohrer-Durchm. Ø | 12 mm |
| max. Dicke des Anbauteils | 24 mm |
| mind. Bohrlochtiefe | 62 mm |
| für Plattendicke | 7 - 21 mm |
| Gewicht | 22 g |
| Art.-Nummer | DVE4048962164909 |
| Shop-Nummer | DVE4048962164909 |
| EAN | 4048962164909 |
- hohe Tragfähigkeit durch große Auflagefläche der Spreizarme
- geeignet für Vorsteckmontage
- komplett mit metrischer Schraube
