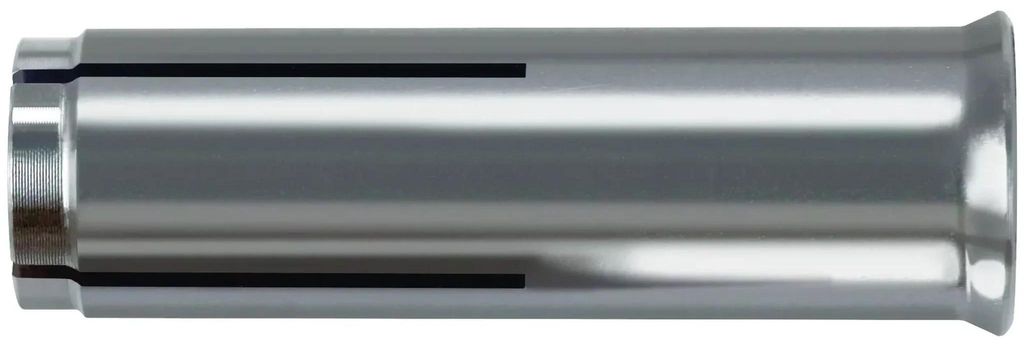

EA II M 8 x 40 R

Eigenschaften - Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt- Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung- Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage- Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit- Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen- Der schwarze Befestigungspunkt verhindert, dass der Anker bei Überkopfmontage aus dem Bohrloch fälltAnwendung - Der EA II ist für die Vorsteckmontage geeignet - Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben - Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt - Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen Technische Daten:

• ETA-Zulassung: relevant
• Bohrernenndurchmesser: 10 mm
• Min. Bohrlochtiefe bei Vorsteckmontage: 43 mm
• Dübellänge: 40 mm
• Innengewinde: M 8
• Min. Einschraubtiefe: 8 mm
• Max. Einschraubtiefe: 14 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• ETA-Zulassung: relevant
• Bohrernenndurchmesser: 10 mm
• Min. Bohrlochtiefe bei Vorsteckmontage: 43 mm
• Dübellänge: 40 mm
• Innengewinde: M 8
• Min. Einschraubtiefe: 8 mm
• Max. Einschraubtiefe: 14 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• ETA-Zulassung: relevant
• Bohrernenndurchmesser: 10 mm
• Min. Bohrlochtiefe bei Vorsteckmontage: 43 mm
• Dübellänge: 40 mm
• Innengewinde: M 8
• Min. Einschraubtiefe: 8 mm
• Max. Einschraubtiefe: 14 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Der Innengewindeanker aus nicht rostendem Stahl mit Rand für die einfache Schlagmontage.
Der fischer Einschlaganker EA II A4 ist ein Innengewindeanker aus nicht rostendem Stahl.
Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt.
Mit dem Einschlagwerkzeug EAW H Plus oder dem Maschinensetzgerät EA II S-SDS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand.
Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden.
Der fischer Einschlaganker EA II A4 ist ideal, um Stahlkonstruktionen und Schalungsstützen im Außenbereich mit Zulassung zu befestigen.

fischer® Einschlaganker EA II

- Edelstahl A4, blank
- Innengewindeanker mit Rand für die einfache Schlagmontage
- Für Vorsteckmontage geeignet
- Angeprägter Rand verhindet ein Tieferrutschen der Ankerhülse und stellt eine problemlose Schlagmontage sicher
- Metrisches Innengewinde für Verwendung handelsüblicher Schrauben oder Gewindestangen
- Kein Drehmoment der Schrauben erforderlich

Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen
Auch geigenet für: Beton C12/15, Naturstein mit dichtem Gefüge

Technische Daten

Typ: EA II M8 x 40 A4
Gewinde: M8
Dübellänge: 40 mm
max. Einschraubtiefe: 14 mm
Gewicht: 15 g

---

Art.-Nummer: DVE4006209484128

EAN: 4006209484128

Die fischer EA II R Einschlaganker sind hochwertige Metallanker zur sicheren Verankerung in Vollbaustoffen wie Beton und Naturstein. Die Montage erfolgt schnell und einfach mittels Setzwerkzeug, wodurch der Anker zuverlässig spreizt und dauerhaft fixiert ist. Diese Einschlaganker sind vielseitig im Innen- und Außenbereich einsetzbar und eignen sich besonders für Befestigungen von Schienen, Konsolen, Stahlkonstruktionen oder Maschinen. Details: - Herstellernummer: 48412

fischer Einschlaganker EA II M8x40 A4 Einheit: 50 Stück
