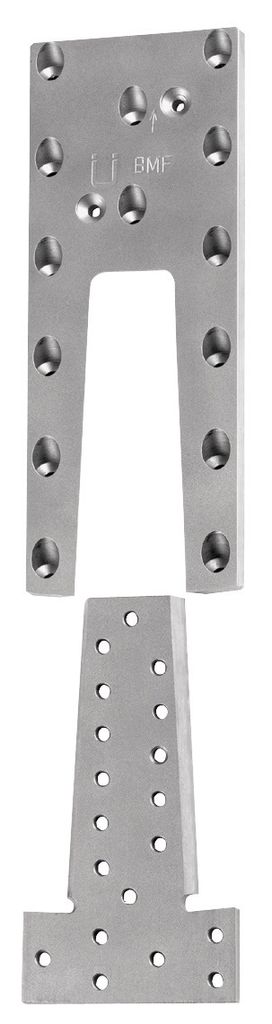

Simpson Strong-Tie Passverbinder ETA 07 / 0245 Typ ETB90-B min.B.70mm min.H.115mm Aluminium - ETB90-B

Modellbezeichnung: ETB90-B
Breite: 70 mm
Höhe: 110 mm
Material: Alu F 26
Kurz-Beschreibung: für verdeckte Balkenanschlüsse
zum Einbau mit Schattenfuge oder völlig verdeckt mit Kontaktanpassung des Nebenträgers an den Hauptträger
Einbau in Balken aus Brettschichtholz und Vollholz aus Nadelholz Sortierklasse S 10
Allgemeine, bauaufsichtliche Zulassung Z-9.1-550, F 30-B
Alu F 26

Die ETB-Passverbinder eignen sich sowohl für Hauptträger-Nebenträgeranschlüsse als auch für Stützen-Nebenträgeranschlüsse.

Anwendung:
Holz / Holz Anschlüsse von Nebenträger an Hauptträger oder Stützen. Mit dem System können Neigungen nach oben bis 90° und Schrägen von 15°-165° realisiert werden.

Befestigung:
Im Hauptträger Kammnägel CNA4,0x40 - 100mm oder Schrauben CSA5,0x40 - 50mm. Im Nebenträger müssen SPAX Vollgewindeschrauben mit den Dimensionen 5,0x60 - 100mm verwendet werden.

Mit europäisch technischer Bewertung (ETA 07/0245).

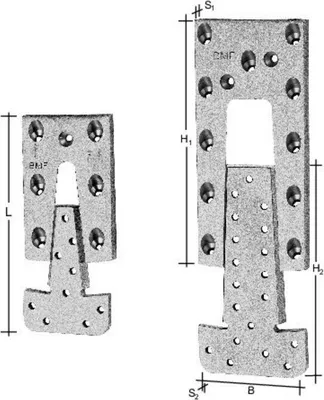

• Material: Aluminium
• B(mm): 60
• D(mm): 69
• A(mm): 92
• C(mm): 57,5
• Materialstärke(mm): 10
• Größe(mm): 90
• Type: ETB
• Marke: Simpson
• Bezeichnung: Hirnholzverbinder
• Inhaltsangabe (SA): 1

für verdeckte Balkenanschlüsse · zum Einbau mit Schattenfuge oder völlig verdeckt mit Kontaktanpassung des Nebenträgers an den Hauptträger · Einbau in Balken aus Brettschichtholz und Vollholz aus Nadelholz Sortierklasse S 10 · Brandwiderstand bis 30 mm · Weitere technische Eigenschaften passend für: verdeckte Balkenanschlüsse Technische Daten:

• Breite: 60 mm
• Ausführung: 90-B
• Material: Aluminium
• Höhe: 90 mm
• Zulassung: ETA 07/0245
• Marke: SIMPSON STRONG TIE
• Modell: ETB90-B

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.


• für verdeckte Balkenanschlüsse
• zum Einbau mit Schattenfuge oder völlig verdeckt mit Kontaktanpassung des Nebenträgers an den Hauptträger
• Einbau in Balken aus Brettschichtholz und Vollholz aus Nadelholz Sortierklasse S 10
• feuerhemmend nach EN 13501-1 (R 30)

Weitere technische Eigenschaften:

• passend für: verdeckte Balkenanschlüsse

fr verdeckte Balkenanschlsse zum Einbau mit Schattenfuge oder vllig verdeckt mit Kontaktanpassung des Nebentrgers an den Haupttrger Einbau in Balken aus Brettschichtholz und Vollholz aus Nadelholz Sortierklasse S 10

Weitere technische Eigenschaften:
passend fr: verdeckte Balkenanschlsse

Passverbinder ETB 90-B B60xH90mm Alu.ETA 07/0245 SIMPSON STRONG TIE
