Details : Mit diesem Einzelgehäuse kann das Hydraulikgehäuse des Türschließers TS 1500 ohne Austausch des Arms ersetzt werden oder ein Scheren- oder Gleitarm angepasst werden. Der Scherenarm-Obentürschließer TS 1500 von GEZE ist ein zuverlässiges Modell mit großer Vielseitigkeit.Dank des einstellbaren Scherenarms bietet die Öffnung eine gute Kraft bis zu einer Flügelbreite von 1100 mm. Diese Norm bestätigt die Verwendung dieses Türschließers bei Feuer- und Flammschutztüren. Die Schließkraft ist am Arm einstellbar, und der Endschlag ist mit einer Schraube einstellbar. Die Montage dieses Türschließers TS 1500 ist standardmäßig: am Türflügel auf der Bandseite und am Rahmen auf der den Bändern gegenüberliegenden Seite.
Merkmale:
| PMR-kompatibel | Ja |
| Kompatibel mit Brandschutztüren | Ja |
| Verpackung | 1 Körper allein |
| Kraft | 3 bis 4 |
| Einstellbare Kraft | Ja |
| Bremse beim Öffnen | Nein |
| Höhe des Körpers | 50 mm |
| Installation | Aufliegend |
| Max. Türbreite | 950 / 1100 mm |
| Breite des Körpers | 177 mm |
| Lieferung mit Arm | Nein |
| Hand | Rechts / links |
| Art der Stoßeinstellung | Durch Schraube |
| Art der Krafteinstellung | Am Arm. |
| Umgekehrte Montage | Nein |
| Standardmontage | Ja |
| Maximales Türgewicht | 80 kg |
| Für Arm | Schere oder Gleitschiene |
| Tiefe des Gehäuses | 39 mm |
| Verzögerung beim Schließen | Nein |
| Einstellung Endschlag | Ja |
| Technologie | Ritzel und Zahnstange |
| Einstellbare Schließgeschwindigkeit | Ja |

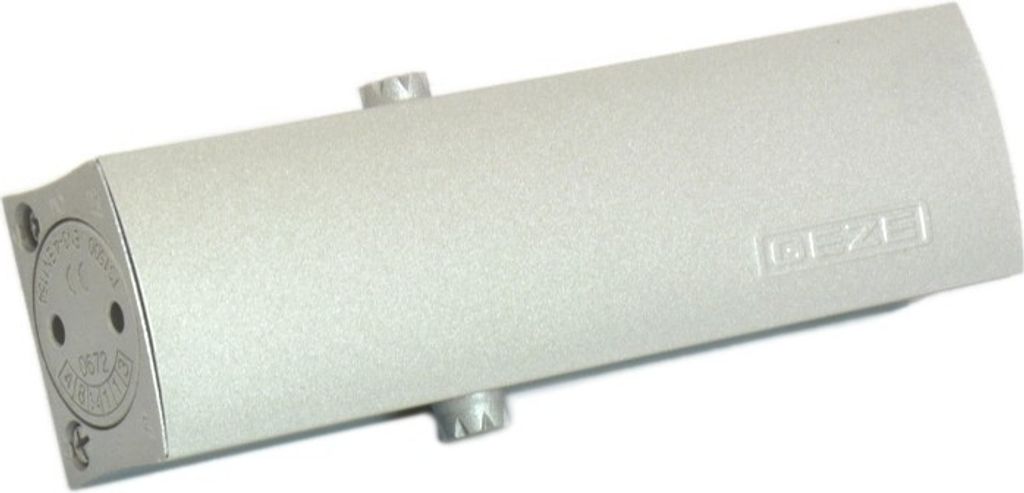

Geze TS 1500 Türschließer in silber Obenliegender Türschließer GEZE TS 1500 eignet sich für einflüglige Türen bis 1100 mm Flügelbreite Die Schließgeschwindigkeit und der hydraulische Endschlag sind einstellbar Für rechts und links angeschlagene Türen ohne Umstellung verwendbar Standardmontage auf Türblatt Bandseite, Kopfmontage Bandgegensite möglich Max. Türgewicht: 80 kg Abmessungen 180 x 50 x 39 mm
Lieferumfang GEZE TS 1500 Größe EN 3/4 silber ohne Gestänge Oberfläche: silber Größe: 41732
Kurz-Beschreibung:
- obenliegender Zahntrieb-Türschließer
- variable Schließkraft in zwei Größen durch einfaches Umdrehen des Lagerbocks für das Gestänge
- Schließkraft schwach (Gr. 3 nach EN 1154) für Türflügel bis 950 mm
- Schließkraft stark (Gr. 4 nach EN 1154) für Türflügel bis 1100 mm
- für Normal- und Kopfmontage
- einstellbare Schließgeschwindigkeit
- einstellbarer, hydraulischer Endschlag
- für rechts und links angeschlagene Türen ohne Umstellung verwendbar
TS 1500 Gehäuse nur EV1 Silber Generisch 4042938017923 58903-AR TS 1500 Gehäuse nur EV1 Silber TS 1500 silber EN 3-4 ohne Gestänge
Technische Daten:
| Schließkraft gemäß PN-EN1154 | 3/4 |
| Max. Türflügelbreite (m) | 1,1 |
| Max. Türflügelhöhe (m) | 2,1 |
| Max. Türflügelgewicht (kg) | 80 |
| Max. Öffnungswinkel | 180 Grad |
| Schließphasen | 2 |
| Öffnungssperre | nein |
| Phasensperre / Einrasten | ja |
| Verfügbare Farben | weiß, braun, silber |
Türschließer der renommierten Firma GEZE. Passend für rechte und linke Türen. Montage auf der Bandseite oder gegenüber den Bändern. Gehäuseabmessungen: 177 mm x 50 mm. Schließkraft (gemäß PN EN 1154): EN 3/4. Einstellmöglichkeit Variable Schließkraft in zwei Größen durch einfaches Drehen des Lagerbocks für das Gestänge. Schließgeschwindigkeit über Ventil von der Seite einstellbar. Endschlag über Ventil von der Seite einstellbar. Türschließer für rechts und links angeschlagene Türen verwendbar. Türschließer für Blatt- und Kopfmontage verwendbar.
Anwendungsbereiche:
- Rechte und linke Anschlagtüren im Innenbereich.
- Anschlagtüren bis 1100 mm Flügelbreite.
- Türblattmontage Bandseite und Kopfmontage Bandgegenseite.
- Türblattmontage Bandgegenseite in Parallelarm-Montage möglich.
Variable Schließkraft in zwei Größen durch einfaches Drehen des Lagerbocks für das Gestänge. Schließgeschwindigkeit über Ventil von der Seite einstellbar. Endschlag über Ventil von der Seite einstellbar. Türschließer für rechts und links angeschlagene Türen verwendbar. Türschließer für Blatt- und Kopfmontage verwendbar.
Anwendungsbereiche:
- Rechte und linke Anschlagtüren im Innenbereich.
- Anschlagtüren bis 1100 mm Flügelbreite.
- Türblattmontage Bandseite und Kopfmontage Bandgegenseite.
- Türblattmontage Bandgegenseite in Parallelarm-Montage möglich.
Anwendung: Anschlagtür
Technische Daten:
| DIN-Richtung | DIN Links-Rechts |
| Farbe | Grau |
| Farbton | Silberfarbig |
| Oberfläche | Eloxiert |
| Montageart | Sturzmontage Bandgegenseite, Türblattmontage Bandseite |
| Öffnungswinkel max. | 180 ° |
| Ausführung | Ohne Gestänge |
| Material | Aluminium |
| Türschließergröße | EN 3-4 |
| Schließkraft | Einstellbar |
| Öffnungsdämpfung | Nein |
| Öffnungsunterstützung | Nein |
| Endschlag | Ja, einstellbar |
| Schließgeschwindigkeit | Einstellbar, Ja |
| Schließverzögerung | Nein |
| Türbreite max. | 1.100 mm |
| Feststellung | Ohne Feststellfunktion |
| Zusatzfunktion-/Ausstattung | Sicherheitsventil |
| Länge | 177 mm |
| Höhe | 50 mm |
| Bautiefe | 39 mm |
| Norm | EN 1154 |
| Zulassung | Feuer- und Rauchschutztüren (DIN Montageplatte erforderlich) |
| Türart | Rohrrahmen, Vollblatt |
| Anzahl Türflügel | Einflügelig |
| Türwerkstoff | Holz, Kunststoff, Aluminium, Stahl |
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| DIN-Richtung | DIN Links-Rechts |
| Farbe | Grau |
| Farbton | Silberfarbig |
| Oberfläche | Eloxiert |
| Montageart | Sturzmontage Bandgegenseite, Türblattmontage Bandseite |
| Öffnungswinkel max. | 180 |
Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
| DIN-Richtung | DIN Links-Rechts |
| Farbe | Grau |
| Farbton | Silberfarbig |
| Oberfläche | Eloxiert |
| Montageart | Sturzmontage Bandgegenseite, Türblattmontage Bandseite |
| Öffnungswinkel max. | 180 ° |
| Ausführung | Ohne Gestänge |
| Material | Aluminium |
| Türschließergröße | EN 3-4 |
| Schließkraft | Einstellbar |
| Öffnungsdämpfung | Nein |
| Öffnungsunterstützung | Nein |
| Endschlag | Ja, einstellbar |
| Schließgeschwindigkeit | Einstellbar, Ja |
| Schließverzögerung | Nein |
| Türbreite max. | 1.100 mm |
| Feststellung | Ohne Feststellfunktion |
| Zusatzfunktion-/Ausstattung | Sicherheitsventil |
| Länge | 177 mm |
| Höhe | 50 mm |
| Bautiefe | 39 mm |
| Norm | EN 1154 |
| Zulassung | Feuer- und Rauchschutztüren (DIN Montageplatte erforderlich) |
| Türart | Rohrrahmen, Vollblatt |
| Anzahl Türflügel | Einflügelig |
| Türwerkstoff | Holz, Kunststoff, Aluminium, Stahl |
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- für Türen bis 1100 mm Flügelbreite
- Schließkraft variabel EN 3/4
- hydraulischer Endschlag
- Schließgeschwindigkeit einstellbar
- für rechte und linke Anschlagtüren ohne Umstellung verwendbar
- Farbe: silber
- Abmessungen: 177 x 39 x 50 mm
- Lieferumfang: Türschließer, Bohrschablone, Montageanleitung, Schraubenset
- Lieferung OHNE Arm, bitte unter Zubehör mit obenliegender Zahntrieb-Trschlieer variable Schliekraft in zwei Gren durch einfaches Umdrehen des Lagerbocks fr das Gestnge Schliekraft schwach (Gr. 3 nach EN 1154) fr Trflgel bis 950 mm Schliekraft stark (Gr. 4 nach EN 1154) fr Trflgel bis 1100 mm Gr. EN 3-4 nur mit Gestnge Gr. EN 1 mit Gleitschiene fr Normal- und Kopfmontage einstellbare Schliegeschwindigkeit einstellbarer, hydraulischer Endschlag fr rechts und links angeschlagene Tren
Weitere technische Eigenschaften:
| Ergnzung | ohne Gestnge |
| prfpflichtig | ja |
Lieferung ohne Gestänge / Gleitschiene Bitte separat ohne Gleitschiene Türschließer nach EN 1154. Hydraulischer Endschlag und thermostabilisierte Schließgeschwindigkeit von vorn einstellbar. Einstellbare Schließkraft Größe 3-4. variable Schließkraft in zwei Größen durch einfaches Umdrehen des Lagerbocks für das Gestänge : Schließkraft Größe 3 nach EN 1154 für Türflügelbreiten bis 950 mm, Schließkraft Größe 4 nach EN 1154 für Türflügelbreiten bis 1100 mm. Die Verwendung der mechanischen Feststellung an Feuer- und Rauchschutztüren ist nicht zulässig.
Montageart bei Verwendung von:
- Gleitschiene: Türblatt- oder Kopfmontage bandseitig
- Gestänge: Türblattmontage Bandseite, Kopfmontage Bandgegenseite
| Öffnungsdämpfung | N |
| Ausführung | ohne Feststellung |
| Schließverzögerung | N |
| Farbe | silber |
| Flügelbreite bis(mm) | 1100 |
| Type | TS 1500 |
| Größe EN | 3-4 |
| Marke | Geze |
| Inhaltsangabe (ST) | 1 |
