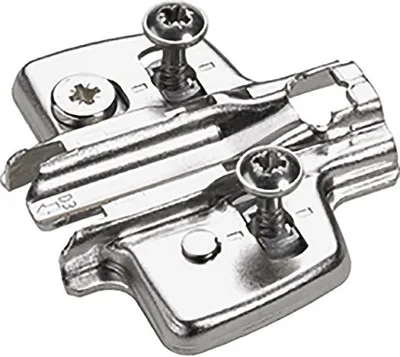

Hettich 9071625, Stahl, 200 Stück(e)

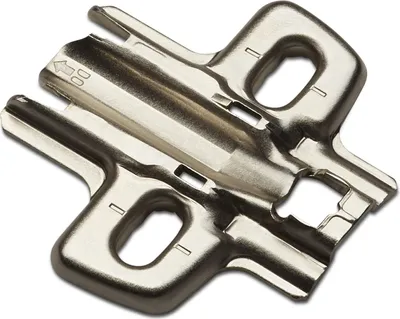

• Kreuzmontageplatte mit Langloch-Höhenverstellung
• Für Sensys und Intermat
• Qualitätseinstufung nach EN 15570, Level 3
• Für Lochreihe 37 x 32 mm
• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)
• Verstellbereich + 3 mm / - 3 mm
• Ab 15 mm Seitenstärke möglich

• Distanz(mm): 0
• Material: Stahl
• Montageart: mit vormontierten Direktbefestigungsschrauben für Bohrungen ø 5 x 12 mm
• Type: Sensys 8099
• Werksnummer: 9071625
• Oberfläche: vernickelt
• Produktart: Scharnier
• Marke: Hettich
• Inhaltsangabe (ST): 200

Material:

Stahl

Menge pro Packung:

200 Stück(e)

• Kreuzmontageplatte mit vormontierten Euroschrauben, D = 0.0 mm

Weitere technische Eigenschaften:

• Oberfläche: vernickelt
• Ergänzung: Langloch-Höhenverstellung

· Kreuzmontageplatte mit Langloch-Höhenverstellung · Für Sensys · Novisys und Intermat · Qualitätseinstufung nach EN 15570 · Level 3 · Für Lochreihe 37 x 32 mm · Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm) · Distanz 0.0 mm · Verstellbereich + 3 mm / - 3 mm · Stahl vernickelt

Weitere technische Eigenschaften:
· Ergänzung: Langloch-Höhenverstellung
· Anschlagart: vorliegend, halb vorliegend, einliegend
· Art der Montageplatte: Kreuzmontageplatte
· Befestigungsbohrung: ø 5 x 12
· Bohrdurchmesser: 5mm
· Distanz mm: 0mm
· Korpus-Seitendicke (min): 15mm
· Verstellbereich mm: + 3 mm / - 3 mm

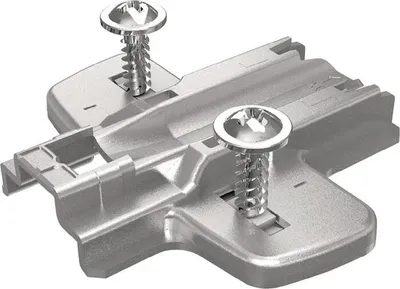

Hettich Kreuzmontageplatte System 8099 / 9071625

Inhalt: 1 Stück

Produktbeschreibung:

· zum Anschrauben

· Befestigung, vormontierte Euroschrauben

· Lochabstand 32 mm

· Höhenverstellung +/-3 mm

· Bohrung Ø 5 x 12 mm

· Abstand Lochreihe 37 mm

Hersteller-Name: Hettich
Produkt-Name: Kreuzmontageplatte
Produkt-Typbezeichnung: System 8099 für Sensys und Intermat Scharniere
Distanz: 0,0 mm
Modellbezeichnung: 9071625

Artikelnummer: 3000272119
EAN: 4023149035142
Werksnummer: 9071625

Kreuzförmige Montaplatte mit Höheneinstellung durch Langloch Für Sensys, Novisys und Intermat Qualitätsklasse nach EN 15570, Niveau 3 Für Bohrbild 37 x 32 mm Montage mit Euro-Schraube (für Bohrung Ø 5 x 12 mm) Abstand 0,0 mm Verstellbereich +3 mm / -3 mm Vernickelter Stahl Seitliche Korpuswandstärke (min.) 15 mm Art der Montageplatte Montage mit Euro-Schraube (Ø 5 x 12) Montageplatte / Bohrbild LR / Lochabstand LA Kreuzförmige Montageplatte / LR 37 / LA 32 Art der Montageplatte Kreuzförmige Montageplatte Abstand der Bohrbildreihen LR 37 mm Höheneinstellung Höheneinstellung durch Langloch Verstellbereich +3 mm / -3 mm Bohrbild Bohrbild 37 x 32 mm Abstand 0 mm Lochabstand (min.) 32 mm Material Stahl Oberflächenfarbe vernickelt Beschlagart aufliegend / halbauf liegend / flächenbündig Montageart mit Euro-Schraube Befestigungsbohrung Ø 5 x 12 EAN 4023149035142 Artikelnummer 9071625 EU 200

- Kreuzmontageplatte mit Langloch-Höhenverstellung - Für Sensys, Novisys und Intermat - Qualitätseinstufung nach EN 15570, Level 3 - Für Lochreihe 37 x 32 mm - Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm) - Distanz 0.0 mm - Verstellbereich + 3 mm / - 3 mm - Stahl vernickelt Montagearten Artikeldaten 2D/3D (DWG/DXF) Schnittzeichnung 2D (DXF) Hettich CAD Blätterkatalog
