90° Winkel RVS 8mm - Rohrverschraubung für 8mm Gasrohre
- 90° Winkel Kupplungsstück zum Verbinden von Gasrohren mit 8mm Durchmesser
- Beidseitige Schneidringverschraubung zur dauerhaften Montage
Mit diesem Kupplungsstück verbindest Du 2 Gasrohre mit 8mm in Deiner Anlage. Der Schneidring wird auf die Rohre fest aufgeschraubt. Dies führt zu einer dauerhaften Verbindung, die nicht gelöst werden kann. Nach der Verschraubung ist die Verbindung gas- und druckdicht.
Das Kupplungsstück ist aus hochwertigem Temperguss und besonders langlebig. Das Material ist verzinkt und somit rostfrei.
Schneidringverschraubungen sind dauerhaft und lassen sich nicht mehr lösen, ohne das Rohr zu beschädigen.
Montagehinweis: Überprüfe die Dichtigkeit der Verbindung nach der Installation auf jeden Fall mit einem Lecksuchspray.
- Eingangsseite: Rohrverschraubung 8mm RVS 8mm - Schneidring
- Ausgangsseite: Rohrverschraubung 8mm RVS 8mm - Schneidring
- Material: Temperguss, verzinkt
- Nach EN ISO 8434-1 EC
Montagehinweise:Vor der Installation muss die Gasversorgung komplett abgekoppelt werden und zur Sicherheit die bestehende Anlage, Röhre und Schläuche vorsichtig mit Druckluft ausgeblasen werden. Nach der Installation muss die Verbindung mit Lecksuchspray o.ä. auf Dichtigkeit geprüft werden.
Hinweis: Bei der Montage einer Schneidringverschraubung mit Kupfer- bzw. Aluminium-Rohr unbedingt Verstärkungshülse verwenden! Bei Aluminium-Rohr Verstärkungshülse aus Werkstoff Stahl verwenden!
Schneidringverschraubung - Typ W - 90° Winkel-Verschraubung
Ausführung: Ø 8 x Ø 8 mm - mit Stahl Schneidringen
- Winkelverschraubung 90° - beidseitig gleiche Anschlussgröße
- Material Verschraubung und Muttern (Typ M): Nach ISO 8434-1/DIN 2353, Baureihe L (LL), Stahl verzinkt
- Material Schneidring (Typ D): Stahl
- Baureihe L
- Zur einfachen und sicheren Verbindung von metrischen Rohren
- Als Schmiermittel für die Montage ist Mineralöl geeignet.
- auf erhältlich
Hinweise:
- Bei Verwendung von dünnwandigen oder weichen Rohren Verstärkungshülsen einsetzen.
- Bei Aluminium-Rohr Verstärkungshülse aus Werkstoff Stahl verwenden!
Bei Installation in Gasanlagen:
- In Verbindung mit Medium Gas nach G 260 Stahlschneidringe verwenden

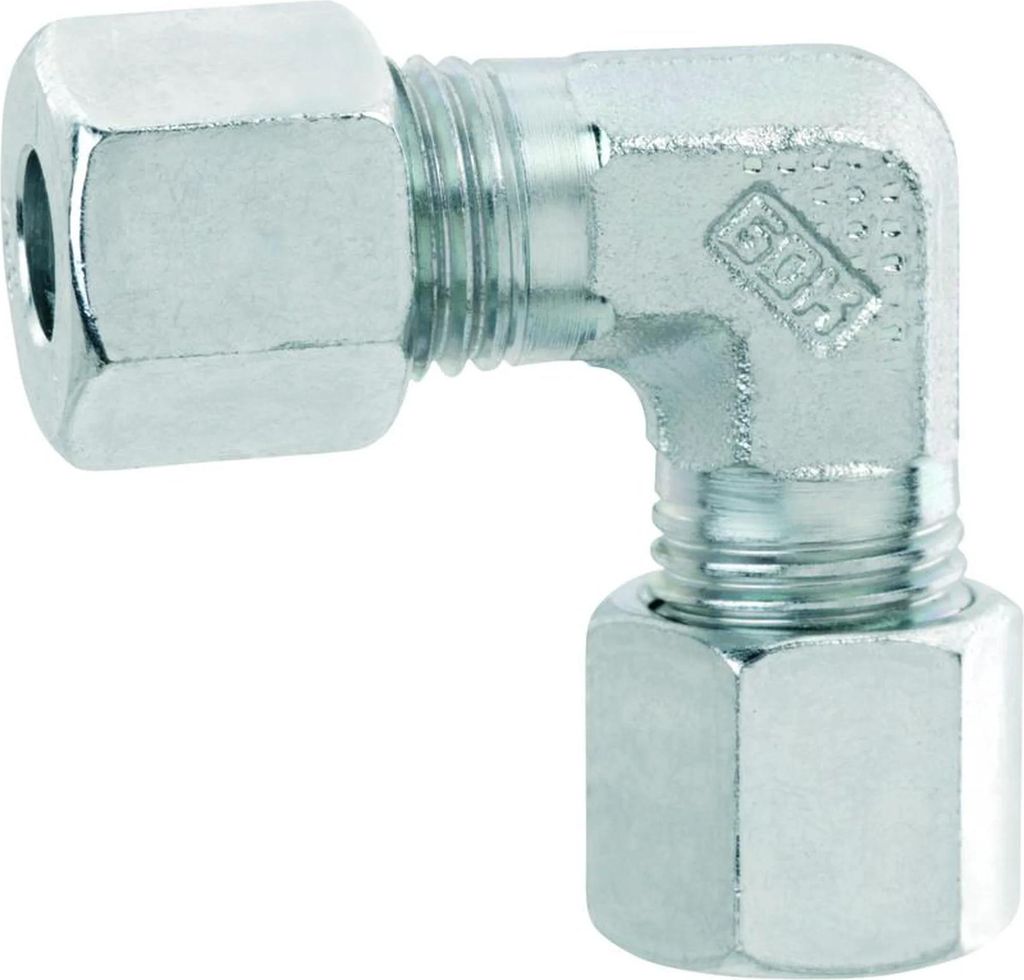

GOK Winkel-Verschraubung Typ W RVS 8 x RVS 8
Die GOK Winkel-Verschraubung Typ W RVS 8 x RVS 8 ist eine 90-Grad-Winkelverschraubung, die für die Verbindung von Rohrleitungen mit RVS Anschlüssen auf beiden Seiten konzipiert ist. Sie ermöglicht einen Richtungswechsel der Rohrleitung bei gleichzeitig sicherem und dichtem Anschluss. Ideal für Anwendungen in hydraulischen und pneumatischen Systemen, sorgt diese Verschraubung für eine stabile und zuverlässige Verbindung.
Technische Daten:
- mit Überwurfmutter Typ M und Schneidring Typ D
- eignet sich zum Verbinden von Präzisionsstahlrohr Ø 8mm
Lieferumfang:
- 1x GOK Winkel-Verschraubung Typ W RVS 8 x RVS 8
Die Fa. GOK mit Sitz in Marktbreit ist der Weltmarktführer auf dem Gebiet für Flüssiggasanlagen, Ölfeuerungsanlagen, Tankmanagement und Leitungssystemen. Gasregler aus dem Hause GOK stehen für höchste Qualität, dem höchst möglichen Maß an Sicherheit und Fortschritt.
Verbindung mit Olive Bogen 6/8 - Gok GOK 4045659136430 336868
Verbindung mit Olive, Bogen 6/8
Weitere Eigenschaften
mit Überwurfmutter Typ M und Schneidring Typ D
Details:
- Herstellernummer: 07 708 00
- Herstelltypnummer: 07 708 00
Winkel-Verschraubung Typ W mit Stahl-Schneidring für Stahlrohre RVS 8 x RVS 8 mm Baureihe L verzinkt DIN EN ISO 8434-1 EC Hinweis zu Schneidringverschraubungen Bei der Montage einer Schneidringverschraubung mit Kupfer bzw. Alu-Rohr unbedingt Verstärkungshülse verwenden! Bei Alu-Rohr Verstärkungshülse aus Werkstoff Stahl verwenden! Alle Verschraubungen sind DVGW geprüft.
