Eigenschaften - Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530.n=30 mA) und Brandschutz (mit I?n=300 mA)- Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für F200 A bis 100 A UL 1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen- Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen- Zahlreiche Zulassungen machen den F200 fit für den weltweiten Einsatz
Technische Daten:- Polzahl: 4
- Bemessungsspannung: 400 V
- Bemessungsstrom: 63 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Montageart: DIN-Schiene
- Fehlerstrom-Typ: A
- Selektiver-Typ: nein
- Kurzzeitverzögerter Typ: nein
- Kurzschlussfestigkeit (Icw): 1 kA
- Stoßstromfestigkeit: 0,25 kA
- Spannungsart: AC
- Mit Verriegelungsvorrichtung: ja
- Frequenz: sonstige
- Zusatzeinrichtungen möglich: ja
- Schutzart (IP): IP2X
- Breite in Teilungseinheiten: 4
- Einbautiefe: 69 mm
- Umgebungstemperatur während des Betriebs: -25..55°C
- Verschmutzungsgrad: 2
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0..25 mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 25 mm²
- Explosionsgeschützt: nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- Eingangsspannung:
- 230 - 400 V
- Nennstrom:
- 63 A
- Schutzschaltertyp:
- Fehlerstromschutzschalter
- Typ:
- Typ A
- Anzahl der Pole:
- 4
- Produktfarbe:
- Blau, Grau
- :
- IEC/EN 61008
UL 1053
- Breite:
- 70 mm
- Tiefe:
- 69 mm
- Höhe:
- 85 mm
- Gewicht:
- 360 g
- Verpackungsbreite:
- 82 mm
- Verpackungstiefe:
- 96 mm
- Verpackungshöhe:
- 78 mm
- Paketgewicht:
- 403 g
- Konformitätsbescheinigungen:
- RoHS
- Mindestbestellmenge:
- 1 Stück(e)
Material: Kunststoff, Metall
Ein-/Ausschalter: Ja
Schutzgrad: IP20
Produktlänge in mm: 70
Produkthöhe in mm: 85
Produkttiefe in mm: 65
Bemessungsspannung in V (Primär/Sekundär): 230V
Farbwiedergabeindex Ra: 0
dimmbar: nein
dewabit

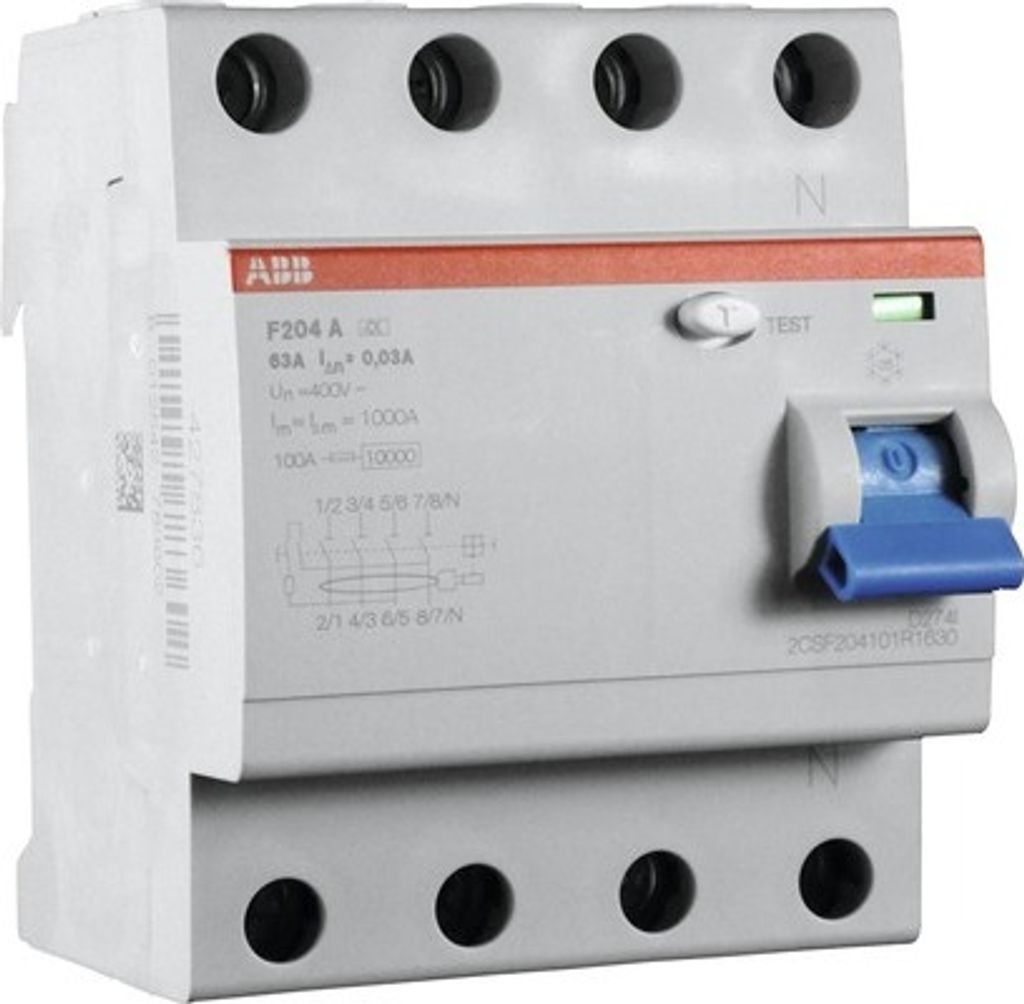

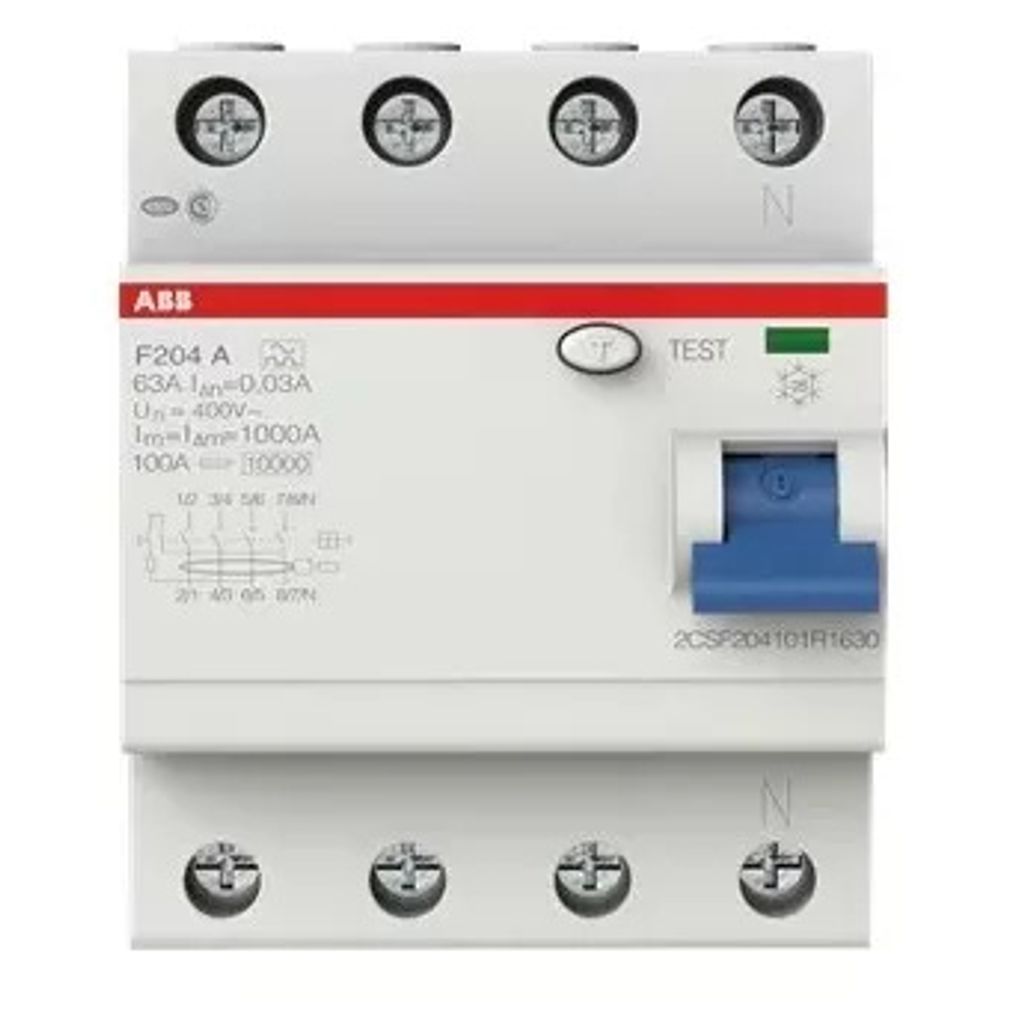

ABB F204A-63/0,03A 63A Fehlerstrom Schutzschalter 30mA 4-polig
n.a.
Polzahl=4
Bemessungsspannung=400 V
Bemessungsstrom=63 A
Bemessungsfehlerstrom=0,03 A
Montageart=DIN-Schiene (REG)
Fehlerstrom-Typ=A
Selektiver-Typ=nein
Kurzschlussfestigkeit (Icw)=10 kA
Stoßstromfestigkeit=0,25 kA
Frequenz=50 Hz
Zusatzeinrichtungen möglich=ja
Schutzart (IP)=IP20
Breite in Teilungseinheiten=4
Kurzzeitverzögerter Typ=nein
N-Leiter-Klemme auf der rechten Seite
- Teilungseinheiten: 4
- Typ A
1 Stück ABB FI-Schutzschalter Baureihe F 204A
63 A / 4-polig / 0,03 A
FI-Schutzschalter Typ A
System pro M compact
Kurzschlussfestigkeit 10 kA
Verdrahtung mit Stiftschiene
Berührungsschutz
Einbaubreite 4 TE (70 mm)
Alle genannten Marken sind Eigentum der jeweiligen Hersteller bzw. Inhaber und werden nur zur korrekten Beschreibung der Artikel verwendet.
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für F200 A bis 100 A UL 1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den F200 fit für den weltweiten Einsatz. Hauptmerkmale Energie Eingangsspannung 230 - 400 Nennstrom 63 A Gewicht & Abmessungen Breite 70 mm Tiefe 69 mm Höhe 85 mm Gewicht 360 g Farbe Produktfarbe Blau, Grau Technische Details Schutzschaltertyp Residual-current device Typ A-type Anzahl der Pole 4P RoHS-Kompatibel Ja IEC/EN 61008 UL 1053 Verpackungsinformation Verpackungsbreite 82 mm Verpackungstiefe 96 mm Verpackungshöhe 78 mm Paketgewicht 403 g Logistikdaten Mindest Bestellungsanzahl 1 Stück(e)
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). FI-Schutzschalter pro M Compact F204A-63/0,03 Polzahl 4, Bemessungsspannung 400V, Bemessungsstrom 63A, Bemessungsfehlerstrom 0mA, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Montageart DIN-Schiene, Fehlerstrom-Typ A, Kurzschlussfestigkeit (Icw) 1kA, Stoßstromfestigkeit 0,3kA, Frequenz 50/60 Hz, Zusatzeinrichtungen möglich, Mit Verriegelungsvorrichtung, Schutzart (IP) IP2X, Breite in Teilungseinheiten 4, Einbautiefe 69mm, Umgebungstemperatur während des Betriebs -25 ... 55°C, Verschmutzungsgrad 2, Anschließbarer Leiterquerschnitt mehrdrähtig 0 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 25 ... 25mm², Fehlerstrom-Schutzeinrichtungen (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für F200 A bis 100 A UL 1053. Einsatzgebiete sind Haushalts Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen
ABB F204 A-63/0,03 - Fehlerstromschutzschalter - Typ A - 230 - 400 V - FI-Schutzschalter 4P - Typ A - 63A - 30mA
ABB F204 A-63/0,03 Residual-current device A-type 4P Stromunterbrecher (2CSF204101R1630)
