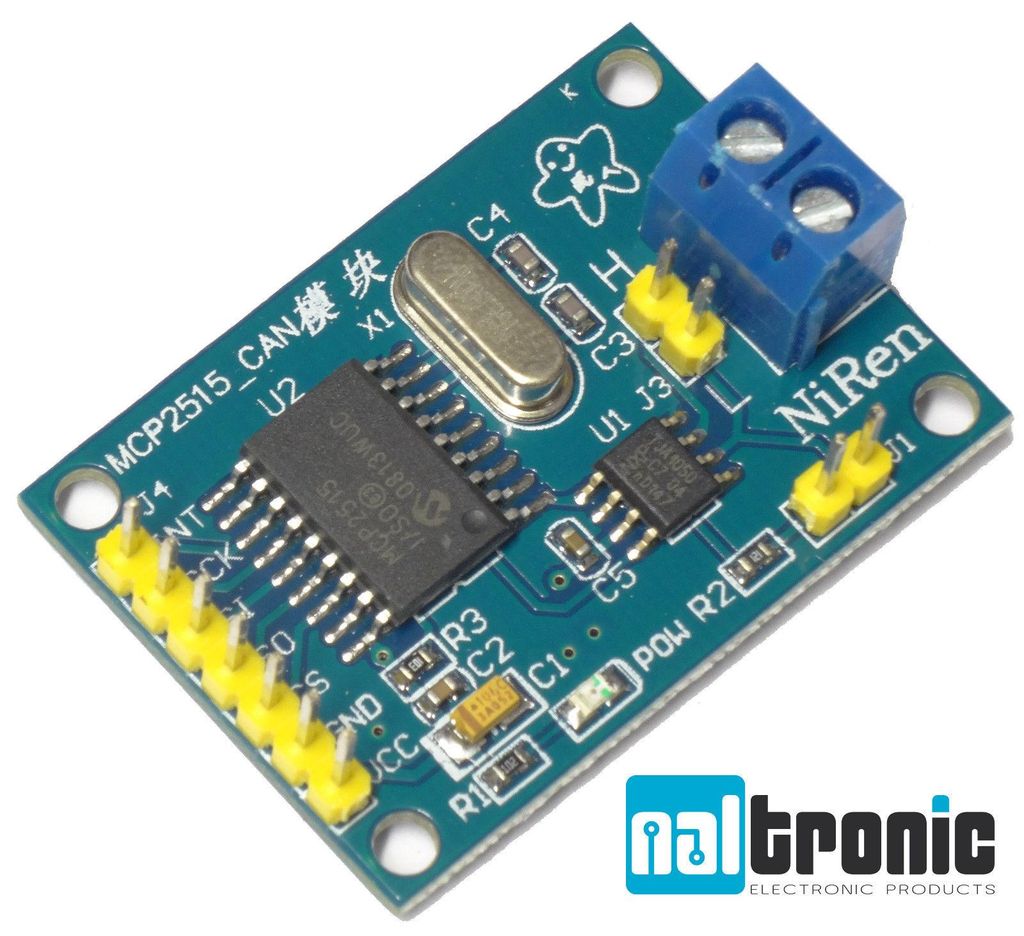

MCP2515 CAN Bus Modul Board TJA1050 für Arduino

Lieferumfang: 1x MCP2515 CAN Bus Modul

Das MCP2515 CAN Bus Modul ist ein Kommunikationsmodul, das den CAN-Bus (Controller Area Network) unterstützt. Dieses Modul verwendet den MCP2515 CAN-Controller, um die Kommunikation mit einem Mikrocontroller (wie z. B. einem Arduino) zu ermöglichen, und den TJA1050 Transceiver, um das CAN-Signal zu verstärken und an den CAN-Bus zu übertragen.

Mit diesem Modul können Sie ein Mikrocontroller-Projekt in CAN-Bus-Netzwerke integrieren, um Daten auszutauschen oder Diagnosen in Fahrzeugen durchzuführen.

Technische Daten

• Controller-Chip: MCP2515 CAN-Controller von Microchip
• Transceiver-Chip: TJA1050 High-Speed CAN-Transceiver
• Spannungsversorgung: 5V
• SPI-Schnittstelle: Für die Kommunikation mit dem Mikrocontroller
• Übertragungsrate: Bis zu 1 Mbps (1 MBit/s)
• CAN-Protokoll: CAN 2.0B, unterstützt Standard- und Extended-Frames
• Taktfrequenz: 8 MHz Quarz-Oszillator
• Betriebstemperatur: -40°C bis +125°C
• Modulgröße: ca. 4,0 cm x 2,8 cm x 1,5 cm

Das Modul ist für 5V-Systeme ausgelegt und nutzt die SPI-Schnittstelle, um mit einem Mikrocontroller zu kommunizieren.

Anschlussschema

Das MCP2515 CAN Bus Modul hat 7 Pins für den Anschluss an einen Mikrocontroller:

1. • VCC: Versorgungsspannung (5V)
   • GND: Masseanschluss (Ground)
   • CS (Chip Select): Zum Aktivieren der Kommunikation über SPI (wird mit einem GPIO-Pin des Mikrocontrollers verbunden)
   • SO (MISO - Master In Slave Out): SPI-Datenleitung, über die der MCP2515 Daten an den Mikrocontroller sendet
   • SI (MOSI - Master Out Slave In): SPI-Datenleitung, über die der Mikrocontroller Daten an den MCP2515 sendet
   • SCK (Serial Clock): SPI-Taktleitung, die die Übertragungsrate steuert
   • INT (Interrupt): Meldet dem Mikrocontroller, wenn Daten empfangen wurden oder wenn ein Fehler auftritt
2. Jumper J1:
   Jumper gesetzt (ON): Der 120 Ohm Terminierungswiderstand ist aktiv. Dies ist erforderlich, wenn das Modul das letzte Gerät im CAN-Bus-Netzwerk ist.
   Jumper entfernt (OFF): Der Abschlusswiderstand ist deaktiviert. Dies ist der Normalzustand, wenn das Modul nicht das Endgerät im CAN-Bus-Netzwerk ist.

Zusätzlich befinden sich zwei Schraubklemmen auf dem Modul, um den CAN-Bus an die CANH (CAN-High) und CANL (CAN-Low) Leitungen anzuschließen.
