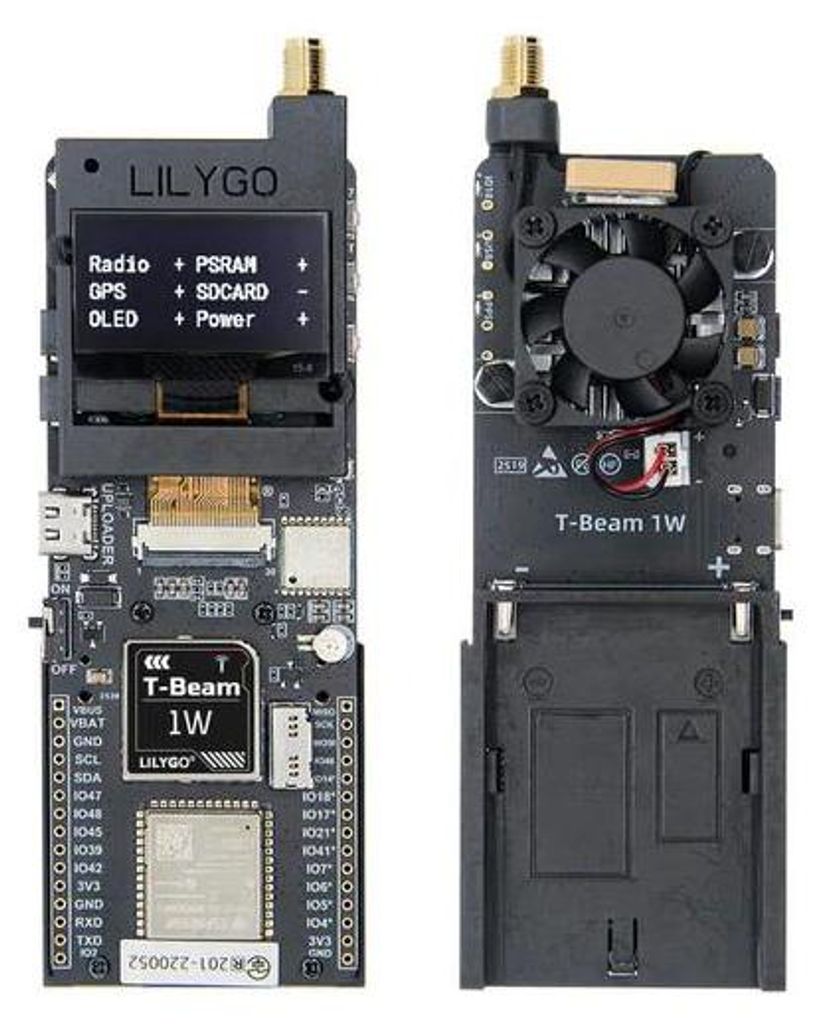

LILYGO T-Beam 1W ESP32-S3, LoRa SX1262 868MHz, GPS, OLED 128x64, SD, WiFi BT, 5V 500mA

LILYGO T-Beam 1W ESP32-S3 mit LoRa SX1262, GPS, OLED und SD-Karten-Slot
Das Entwicklungsboard LILYGO T-Beam 1W kombiniert mehrere integrierte Module und Schnittstellen in einer kompakten Einheit und ist für Anwendungen im Bereich LoRa-Kommunikation, GPS-Ortung, Datenlogging sowie IoT-Projekte konzipiert. Ausgestattet mit einem ESP32-S3 Mikrocontroller bietet das Modul Dual-Core-Leistung, 16 MB Flash und 8 MB PSRAM. Die integrierte LoRa-Einheit basiert auf dem SX1262-Modul mit einer Frequenz 868Mhz und unterstützt energieeffiziente Datenübertragung.

Ein OLED-Display (SH1106) mit einer Auflösung von 128x64 Pixeln bietet visuelle Statusanzeigen für Funktionen wie Radio, PSRAM, SD-Karte, GPS, OLED und Energieversorgung. Ein integrierter GPS-Empfänger (L76K) stellt Positionsdaten bereit. Der integrierte PMU AXP2101 sorgt für eine effiziente Energieverwaltung, auch bei Batteriebetrieb über den kompatiblen F550-Akku, der separat erworben werden muss. QWIIC-Anschlüsse ermöglichen die einfache Integration weiterer Sensoren oder Komponenten.

Das Modul kann zur drahtlosen Kommunikation über große Entfernungen eingesetzt werden, etwa zur Positionsverfolgung, in autonomen Sensornetzwerken oder mobilen IoT-Geräten. Die integrierte LoRa-Schnittstelle ermöglicht energieeffiziente Datenübertragung bei geringem Stromverbrauch. GPS und SD-Kartenslot ermöglichen mobile Anwendungen mit lokaler Datenspeicherung und Ortungsfunktion. Das OLED-Display visualisiert Statusinformationen in Echtzeit. Die Stromversorgung kann über USB oder den optionalen F550-Akku erfolgen. Ein Lüfteranschluss ist für aktive Kühlung vorgesehen.

Das Produkt ist für IoT-Anwendungen vorgesehen, bei denen energieeffiziente Langstreckenkommunikation, GPS-Ortung und Datenspeicherung erforderlich sind. Durch die Verwendung des ESP32-S3 Prozessors können gleichzeitig mehrere drahtlose Schnittstellen genutzt werden. Das OLED-Display stellt Systemstatus und wichtige Funktionsdaten visuell dar. Die Nutzung des SX1262-Moduls ermöglicht stabile Kommunikation im Frequenzbereich von 830945 MHz. Die flexible Energieversorgung über USB oder Akkubetrieb unterstützt mobile Einsätze. Die Möglichkeit, zusätzliche Komponenten über QWIIC anzuschließen, erweitert die Einsatzmöglichkeiten.

Merkmale im Überblick

• ESP32-S3 Mikrocontroller mit 16 MB Flash und 8 MB PSRAM
• LoRa-Modul SX1262 (868Mhz)
• OLED-Display (1,3 Zoll, 128x64, SH1106)
• GNSS-Modul L76K für GPS-Funktion
• Unterstützung für microSD-Karten
• QWIIC-Anschlüsse für Erweiterungsmodule
• AXP2101 Power Management Unit
• Kompatibel mit F550-Akku (nicht enthalten)
• USB-C-Anschluss für Stromversorgung und Programmierung
• Anschlussmöglichkeit für Lüfter

Kompatibilität

• • F550 Lithium-Akku
  • Entwicklungsumgebungen: Arduino, PlatformIO
  • LoRa-Kommunikationsnetzwerke im Frequenzbereich 868 MHz
• QWIIC-kompatible Module und Sensoren

Technische Daten

• • Prozessor: ESP32-S3FN8, Dual-Core LX7
  • Flash: 16 MB
  • PSRAM: 8 MB
  • LoRa-Modul: SX1262, Frequenz: 868Mhz
  • Display: 1,3 Zoll OLED, SH1106, 128x64 Pixel, I2C
  • GPS: L76K-Modul
  • SD-Karten-Slot mit folgenden Pins: CS IO10, SCK IO12, MOSI IO11, MISO IO13
  • Power Management: AXP2101
  • Frequenz: 2,4 GHz WiFi + Bluetooth 5 LE
  • Spannungsversorgung: 5V über USB, Stromaufnahme 500 mA
• Abmessungen: 133 × 43 × 27 mm

Sonstige Daten

• • Fan Power Pins für Lüfterbetrieb vorhanden
• Keine Batterie im Lieferumfang enthalten

Lieferumfang

• • 1 × LILYGO T-Beam 1W
  • 1 × 868 MHz Antenne
• 2 × Stiftleisten
