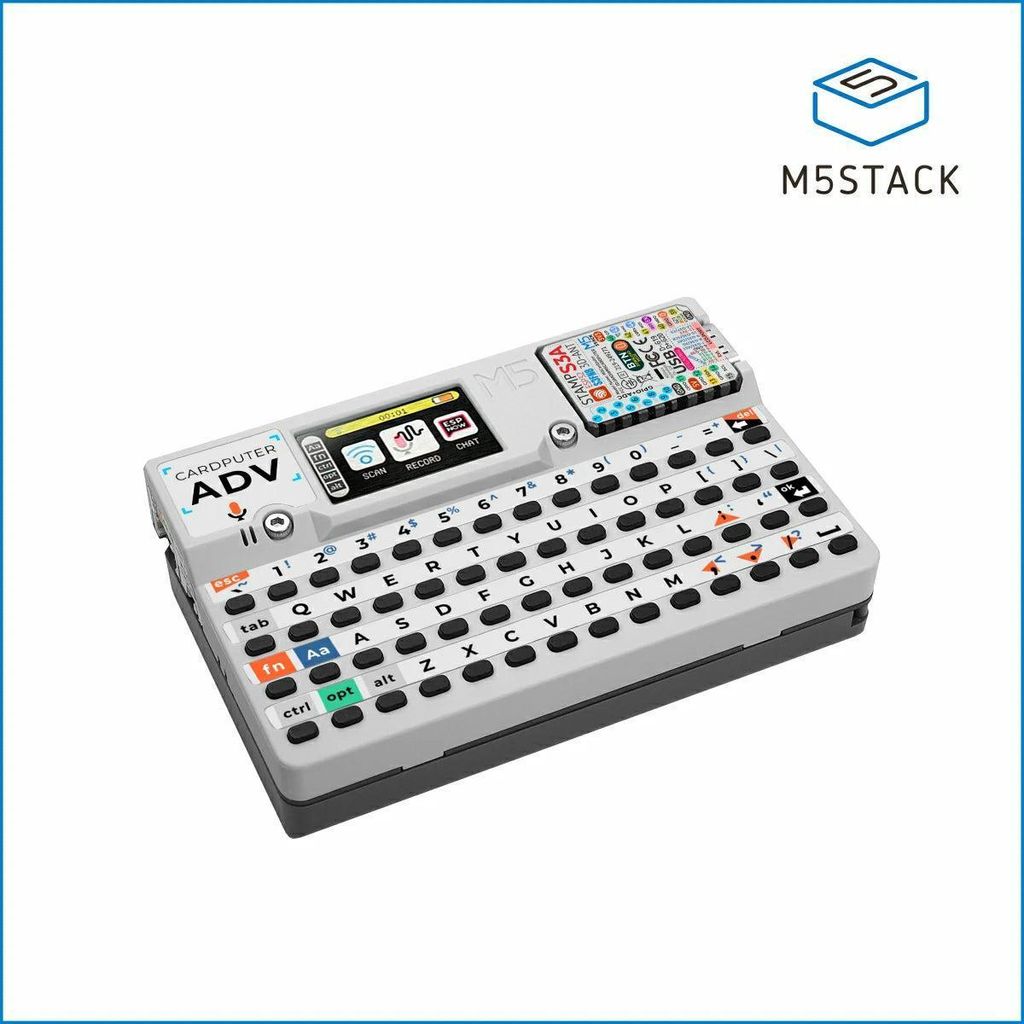

M5Stack Cardputer Adv Version (ESP32-S3)
Der M5Stack Cardputer-Adv ist ein programmierbarer Computer im Kartenformat mit Stamp-S3A Core-Modul auf Basis des ESP32-S3FN8. Er verfügt über ein 1,14-Zoll-LCD-Display und eine 56-Tasten-Tastatur für Eingaben, Steuerbefehle und .
Im Audiobereich sind ein ES8311 Audio Codec, ein MEMS-Mikrofon mit hohem Signal-Rausch-Verhältnis, ein NS4150B Verstärker und ein 1-W-Lautsprecher integriert. Zusätzlich ist ein 3,5-mm-Audioausgang für externe Kopfhörer oder Lautsprecher vorhanden. Die Stromversorgung erfolgt über einen integrierten 1750-mAh-Lithium-Ionen-Akku mit stromsparendem Design und separatem Netzschalter.
Der Cardputer-Adv enthält einen BMI270 6-Achsen-Bewegungssensor, einen Infrarot-Sender, einen microSD-Kartensteckplatz, einen HY2.0-4P Grove-Anschluss und einen EXT 2.54-14P Erweiterungsbus für Sensoren und weiteres Zubehör. Die Rückseite enthält Magnete zur Befestigung an metallischen Oberflächen und Montageöffnungen, die mit Klemmbaustein-Systemen kompatibel sind. Das Produkt eignet sich für schnelles Prototyping, industrielle Steuerung, Hausautomation, Embedded-Entwicklung, Lernen, drahtlose Kommunikation und IoT-Projekte.
Der Begriff Embedded beschreibt elektronische Systeme, die direkt in Geräte eingebaut werden und dort bestimmte Steuerungs- oder Messaufgaben übernehmen. IoT steht für vernetzte Geräte, die Daten erfassen, senden oder empfangen können.
Der Cardputer-Adv kann für die Entwicklung kleiner Steuergeräte, mobiler Bedienoberflächen, Sensoranwendungen, Audioanwendungen, Infrarot-Steuerungen und drahtloser IoT-Lösungen genutzt werden. Das Gerät kombiniert Prozessor, Display, Tastatur, Akku, Audiofunktionen, Bewegungserkennung, Speichererweiterung und Erweiterungsanschlüsse in einem kompakten Gehäuse. Dadurch lassen sich Eingaben erfassen, Daten anzeigen, externe Module anbinden, Audiosignale verarbeiten und Bewegungen auswerten. In einfachen Worten ist der Cardputer-Adv ein kleiner programmierbarer Computer mit Tastatur, Bildschirm und vielen Anschlüssen für Elektronikprojekte.
Merkmale im Überblick- Programmierbare Plattform im Kartenformat
- Stamp-S3A Core Controller
- ESP32-S3FN8 SoC mit Dual-Core Xtensa LX7 bis 240 MHz
- 1,14-Zoll-LCD-Display mit ST7789V2 Controller und 240 x 135 px
- 56-Tasten-Tastatur in 4 x 14 Anordnung
- Tastendruckkraft: 160 gf
- ES8311 Audio Codec
- MEMS-Mikrofon mit SNR 65 dB
- NS4150B Verstärker mit 8 Ω / 1 W Lautsprecher
- 3,5-mm-Audioausgang
- Infrarot-Sender
- BMI270 6-Achsen-Bewegungssensor
- microSD-Kartensteckplatz
- HY2.0-4P Grove-Anschluss
- EXT 2.54-14P Erweiterungsbus
- Integrierter 1750-mAh-Lithium-Ionen-Akku
- Separater Netzschalter
- Magnetische Rückseite
- Montageöffnungen kompatibel mit Klemmbaustein-Systemen
- Öffnung für Trageband vorhanden
Kompatibilität- Arduino
- UiFlow2
- ESP-IDF
- PlatformIO
- HY2.0-4P Grove-Zubehör
- Erweiterungen über EXT 2.54-14P
- microSD-Speicherkarten
- Externe Kopfhörer oder Lautsprecher über 3,5-mm-Audioausgang
- Klemmbaustein-kompatible mechanische Befestigung
Technische Daten- SoC: ESP32-S3FN8, Dual-Core Xtensa LX7, bis 240 MHz
- Core-Modul: Stamp-S3A
- Flash: 8 MB
- Externer Speicher: microSD
- Display: ST7789V2, 1,14 Zoll, 240 x 135 px
- Tastatur: 56 Tasten, 4 x 14
- Tastendruckkraft: 160 gf
- Erweiterungsanschlüsse: HY2.0-4P und EXT 2.54-14P
- Infrarot: 1 x IR emitter
- Audio Codec: ES8311
- Lautsprecher: NS4150B Verstärker und 8 Ω / 1 W Lautsprecher
- Mikrofon: MEMS microphone, SNR 65 dB
- IMU: BMI270
- Akkukapazität: 1750 mAh
- Betriebstemperatur: 0 bis 40 °C
- Standby-Strom bei Netzschalter OFF: DC 4,2 V / 0,23 µA
- Betriebsstrom: DC 4,2 V / 120,2 mA
- Wi-Fi-Betriebsstrom: DC 4,2 V / 132,3 mA
- BLE-Betriebsstrom: DC 4,2 V / 154,6 mA
- Produktgröße: 84,0 x 54,0 x 19,6 mm
- Produktgewicht: 81,0 g
- Verpackungsgröße: 145,7 x 95,0 x 20,7 mm
- Bruttogewicht: 98,5 g
Sonstige Daten- Download Mode: Seitlichen Netzschalter auf OFF stellen, G0-Taste gedrückt halten, Gerät mit Strom versorgen und Taste danach loslassen.
- Ladehinweis: Beim Laden des Cardputer-Adv den Netzschalter auf ON stellen.
- Lautsprecherhinweis: Beim Einstecken eines 3,5-mm-Kopfhörersteckers wird der Lautsprecherverstärker deaktiviert.
- PinMap LCD: Stamp-S3A G38 G33 G34 G35 G36 G37; ST7789V2 DISP_BL RST RS DAT SCK CS; RGB LED PWR_EN
- PinMap Audio: Stamp-S3A G8 G9 G41 G46 G43 G42; ES8311 SDA SCL SCLK ASDOUT LRCK DSDIN
- PinMap IMU: Stamp-S3A G8 G9; BMI270 SDA SCL
- PinMap IR: Stamp-S3A G44; IR TX TX
- PinMap Battery: Stamp-S3A G10; Battery ADC
- PinMap Keyboard: Stamp-S3A G8 G9 G11; TCA8418RTWR SDA SCL INT
- PinMap microSD: Stamp-S3A G12 G14 G40 G39; microSD CS MOSI CLK MISO
- PinMap HY2.0-4P: Black GND, Red 5V, Yellow G2, White G1
- PinMap EXT 2.54-14P: RESET G3 Pin 1, 5VIN Pin 2, INT G4 Pin 3, GND Pin 4, BUSY G6 Pin 5, 5VOUT Pin 6, SCK G40 Pin 7, I2C_SDA G8 Pin 8, MOSI G14 Pin 9, I2C_SCL G9 Pin 10, MISO G39 Pin 11, UART_RX G13 Pin 12, CS G5 Pin 13, UART_TX G15 Pin 14
- PlatformIO Beispielumgebung: env m5stack-cardputer, platform espressif32@6.7.0, board esp32-s3-devkitc-1, framework arduino, upload_speed 1500000, build_flags ESP32S3, CORE_DEBUG_LEVEL=5, ARDUINO_USB_CDC_ON_BOOT=1, ARDUINO_USB_MODE=1, lib_deps M5Cardputer GitHub
