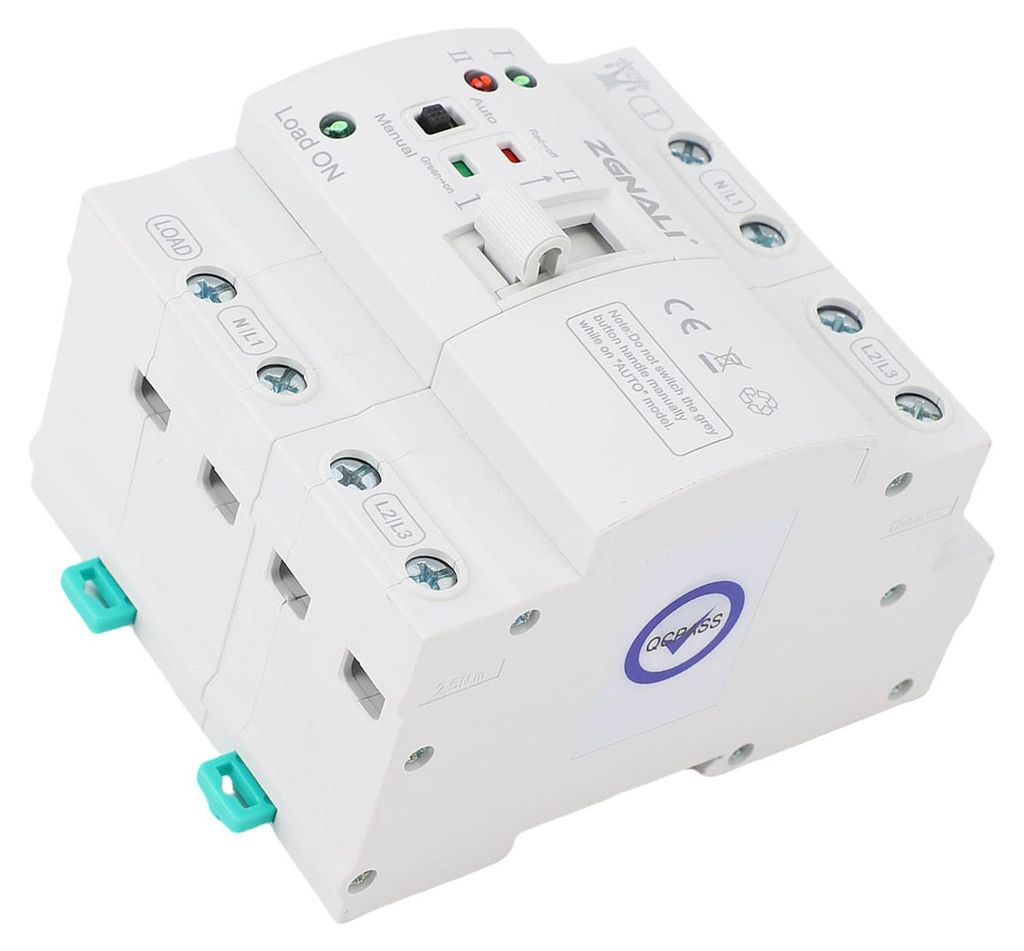

Mini ATS – Automatischer manueller Umschalter, 4-polig, 80 A, für Hausgeneratoren, 3-phasig, automatischer Doppel-Umschalter, DIN-Schienenmontage, besonders flach, Netzstromversorgung

1. HAUPTFUNKTIONEN: Der ATS-Umschalter ist ein auf PC-Ebene arbeitender Schalter für seltene Schaltvorgänge, der hauptsächlich zur automatischen oder manuellen Umschaltung zwischen zwei Stromversorgungen dient und erkennen kann, ob die Haupt- oder die Notstromversorgung normal funktioniert.
2. AUTOMATIKMODUS: Im Automatikmodus wird der linke Schalter des Mini-ATS auf die Position „Auto“ und der rechte Schalter auf die Position „I“ gestellt. Wenn die Hauptstromversorgung I normal funktioniert, leuchtet die IU-Anzeige (grünes Licht) ständig. Wenn die Hauptstromversorgung I ausfällt, erlischt die IU-Anzeige (grünes Licht) und es wird innerhalb von 0,05 s auf die Notstromversorgung II umgeschaltet, wobei die IIU-Anzeige (rotes Licht) aufleuchtet. Wenn die Hauptstromversorgung I wieder normal funktioniert, wird automatisch von der Notstromversorgung II zurück zur Hauptstromversorgung umgeschaltet
3. MANUELLER MODUS: Bei Verwendung des manuellen Modus wird der linke Schalter des Mini-ATS in die Position „Manual“ gebracht. Wenn Stromversorgung I ausgewählt ist, betätigen Sie den rechten Hebel manuell, um den Schalter auf die Position „I“ zu stellen, woraufhin die IU-Anzeige (grünes Licht) aufleuchtet. Wenn Stromversorgung II ausgewählt ist, betätigen Sie bitte manuell den rechten Hebel, um den Schalter in die Position II zu bringen. Die IU-Anzeige (rote Leuchte) leuchtet auf
4. ANWENDUNGSBEREICH: 4P-Mikro-ATS-Umschalter, dessen Eingangsseite an 1 Neutralleiter (N) und 3 Phasenleiter (L) angeschlossen werden kann, speziell entwickelt für die Schienenmontage in Haushalten, insbesondere für PZ30-Verteilerkästen, geeignet für 50/60-Hz-Doppelstromnetze
5. Zum Beispiel Krankenhäuser, Tiefkühlhäuser, Rechenzentren und Notfallsysteme. Geeignet für Generatoren im Innen- und Außenbereich

Technische Daten:
Artikeltyp: Mini-ATS
Modell: NLQ7-125
Material: Flammhemmendes PC und Silber
Nennstrom: 80 A
Frequenz: 50/60 Hz
Klasse: PC-Klasse
Technische Daten: 4P
Nenn-Kurzschlussstrom: 50 kA
Sicherung: RT16-00-63A
Hilfsstromkreis: 50 Hz, le=5 A
Lebensdauer: Elektrisch: ≥1500 Mal; Mechanisch: ≥6000 Mal

Verwendung:
Verwendung gemäß Bedienungsanleitung

Lieferumfang:
1 x Mini-ATS
1 x Bedienungsanleitung
