Das Crimpverbinder Set eignet sich als vielseitige Grundausstattung für Werkstatt, Fahrzeugelektrik, 12-V- und 24-V-Verkabelungen, Camper, Wohnmobil, Anhänger, Boot, Maschinen, Reparaturen und allgemeine Elektroprojekte.
Technische Daten:
- Inhalt: 600 Teile
- Ausführung: Isolierte Kabelschuhe, Crimpverbinder und Aderendhülsen
- Kontaktmaterial: Messing
- Isolierung: PVC
- Anschlussart: Crimpverbindung
- Flachsteckmaß: ca. 6,3 mm / 0,250 Zoll bei den 250er-Flachsteckverbindern
- Geeignet für: Elektrische Leitungen und flexible Litzenleitungen
- Aufbewahrung: Kunststoff-Sortimentbox mit getrennten Fächern
- Montage: Mit geeigneter Crimpzange
Enthaltene Kabelschuhe und Crimpverbinder:
- Flachsteckhülsen: Für lösbare elektrische Steckverbindungen
- Vollisolierte Flachsteckhülsen: Mit vollständig abgedecktem Steckkontakt
- Flachstecker: Passende männliche Gegenkontakte zu Flachsteckhülsen
- Piggyback-Steckverbinder: Flachsteckverbinder mit zusätzlicher Anschlussmöglichkeit
- Ringkabelschuhe: Für Schraubanschlüsse, Massepunkte und Anschlussbolzen
- Stoßverbinder: Zum Verbinden zweier Leitungsenden
- Aderendhülsen: Für saubere Abschlüsse flexibler Litzenleitungen
- Doppel-Aderendhülsen: Zum gemeinsamen Anschluss zweier flexibler Leitungen

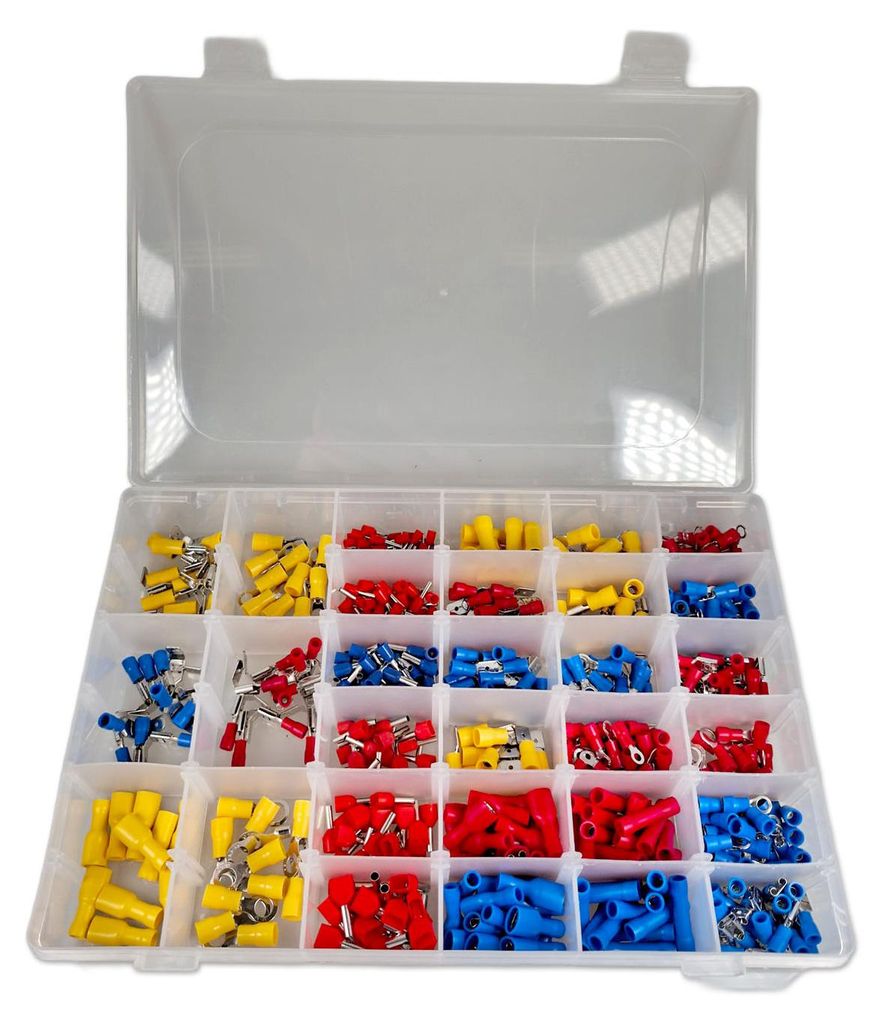

600-teiliges Kabelschuhe Set für Werkstatt und Fahrzeugelektrik
Statt einzelne Verbinder für jede Reparatur separat bereitzuhalten, stehen verschiedene Bauformen und Größen direkt in einer gemeinsamen Sortierbox zur Verfügung.
Besonders praktisch ist die Kombination aus 6,3-mm-Flachsteckverbindern, Ringkabelschuhen, Stoßverbindern und Aderendhülsen. Damit lassen sich sowohl lösbare Steckverbindungen als auch feste Schraubanschlüsse, Leitungsverbindungen und saubere Leiterabschlüsse herstellen.
6,3 mm Flachstecker und Flachsteckhülsen
Das Steckmaß von 0,250 Zoll entspricht etwa 6,3 mm und wird häufig bei Fahrzeugtechnik, Relais, Schaltern, Sicherungshaltern und elektrischen Verbrauchern verwendet.
Zusätzlich sind Piggyback-Flachsteckverbinder enthalten. Diese ermöglichen es, an einem vorhandenen Flachsteckanschluss einen zusätzlichen Steckplatz beziehungsweise Abgang bereitzustellen.
Ringkabelschuhe für Schraubanschlüsse und Massepunkte
Die enthaltenen isolierten Ringkabelschuhe eignen sich für elektrische Schraubanschlüsse. Typische Anwendungen sind Massepunkte, Anschlussbolzen, Verteiler, elektrische Verbraucher und andere verschraubte Kontaktstellen.
Durch verschiedene Ringgrößen stehen passende Varianten für unterschiedliche Schraub- und Anschlussdurchmesser zur Verfügung.
Stoßverbinder zum Verbinden elektrischer Leitungen
Mit den enthaltenen isolierten Stoßverbindern können zwei passende Leitungsenden miteinander verbunden werden. Beide Leiter werden von gegenüberliegenden Seiten in den Verbinder eingeführt und mit einer geeigneten Crimpzange verpresst.
Damit eignen sich die Stoßverbinder beispielsweise für Reparaturen, Kabelverlängerungen und Änderungen bestehender Leitungsstränge.
Aderendhülsen und Doppel-Aderendhülsen
Sie dienen zur Vorbereitung flexibler Litzenleitungen für geeignete Schraub- und Klemmanschlüsse.
Doppel-Aderendhülsen ermöglichen den gemeinsamen Anschluss von zwei passenden Leitern an einer dafür vorgesehenen Klemme.
Typische Einsatzbereiche:
- Auto & Fahrzeugelektrik: Reparatur und Nachrüstung elektrischer Leitungen
- 12 V & 24 V Systeme: Anschluss von Relais, Schaltern, Sicherungen und Verbrauchern
- Camper & Wohnmobil: Elektrische Installationen und Reparaturen
- Anhänger: Beleuchtung, Steckverbindungen und Leitungsreparaturen
- Boot: Elektrische Anschlussarbeiten an geeigneten Stromkreisen
- Werkstatt: Universelles Kabelschuh- und Crimpverbinder-Sortiment
- Maschinen & Geräte: Elektrische Leitungsverbindungen und Anschlüsse
- DIY & Hobby: Elektronik-, Reparatur- und Verdrahtungsprojekte
Die verschiedenen Kabelschuhe und Verbinder werden in einer Kunststoff-Sortimentbox mit getrennten Fächern geliefert. Dadurch bleiben die unterschiedlichen Ausführungen übersichtlich sortiert und können bei Montage- oder Reparaturarbeiten schnell ausgewählt werden.
Das macht das Set besonders praktisch als dauerhafte Grundausstattung für Werkstatt, Garage, Servicefahrzeug oder Hobbybereich.
Verwendungshinweise:
- Passenden Verbinder entsprechend Leitung, Anschlussart und Anwendung auswählen.
- Leitung sauber abisolieren, ohne einzelne Litzen zu beschädigen.
- Leiter vollständig in den Kabelschuh oder Crimpverbinder einführen.
- Mit einer für den jeweiligen Verbinder geeigneten Crimpzange verpressen.
- Crimpverbindung anschließend auf festen Sitz prüfen.
- Bei Ringkabelschuhen auf passenden Bolzen- beziehungsweise Schraubdurchmesser achten.
- Bei Flachsteckverbindern Steckmaß und Gegenkontakt prüfen.
- Für Aderendhülsen eine geeignete Aderendhülsenzange verwenden.
- Leitungsquerschnitt, Verbinder und Strombelastung müssen zur jeweiligen Anwendung passen.
Sicherheits- und Warnhinweise:
- Elektrische Arbeiten nur im spannungsfreien Zustand durchführen.
- Nur geeignete und korrekt dimensionierte Verbinder verwenden.
- Keine beschädigten, lockeren oder fehlerhaft gecrimpten Verbindungen verwenden.
- Crimpverbindungen mit geeignetem Werkzeug herstellen.
- Strombelastbarkeit entsprechend Leitung, Verbinder und Anwendung dimensionieren.
- Bei sicherheitsrelevanten elektrischen Anlagen die geltenden Vorschriften beachten.
Lieferumfang:
- 10x PBDD 1-250 isolierter Piggyback-Steckverbinder
- 10x PBDD 2-250 isolierter Piggyback-Steckverbinder
- 10x PBDD 5-250 isolierter Piggyback-Steckverbinder
- 15x FDFD 1-250 vollisolierte Flachsteckhülse
- 15x FDFD 2-250 vollisolierte Flachsteckhülse
- 10x FDFD 5-250 vollisolierte Flachsteckhülse
- 20x FDD 1-250 isolierte Flachsteckhülse
- 20x FDD 2-250 isolierte Flachsteckhülse
- 10x FDD 5-250 isolierte Flachsteckhülse
- 20x MDD 1-250 isolierter Flachstecker
- 20x MDD 2-250 isolierter Flachstecker
- 10x MDD 5-250 isolierter Flachstecker
- 30x RV 1.25-3 isolierter Ringkabelschuh
- 30x RV 1.25-4 isolierter Ringkabelschuh
- 15x RV 1.25-5 isolierter Ringkabelschuh
- 30x RV 2-3 isolierter Ringkabelschuh
- 30x RV 2-4 isolierter Ringkabelschuh
- 15x RV 2-5 isolierter Ringkabelschuh
- 10x RV 5.5-4 isolierter Ringkabelschuh
- 10x RV 5.5-5 isolierter Ringkabelschuh
- 10x RV 5.5-6 isolierter Ringkabelschuh
- 15x BV 1.25 isolierter Stoßverbinder
- 15x BV 2 isolierter Stoßverbinder
- 10x BV 5.5 isolierter Stoßverbinder
- 50x E1008 rot isolierte Aderendhülse
- 50x E1508 rot isolierte Aderendhülse
- 50x E2508 blau isolierte Aderendhülse
- 20x TE1008 rot isolierte Doppel-Aderendhülse
- 20x TE1508 rot isolierte Doppel-Aderendhülse
- 20x TE2510 rot isolierte Doppel-Aderendhülse
FAQ
Enthalten sind Flachsteckhülsen, vollisolierte Flachsteckhülsen, Flachstecker, Piggyback-Steckverbinder, Ringkabelschuhe, Stoßverbinder, Aderendhülsen und Doppel-Aderendhülsen.
Sind 6,3-mm-Flachstecker und Flachsteckhülsen enthalten?
Ja. Die mit „250“ gekennzeichneten Flachsteckverbinder besitzen das gängige Steckmaß von 0,250 Zoll beziehungsweise ca. 6,3 mm.
Ja. Verbindergröße und Leitungsquerschnitt müssen zur jeweiligen Anwendung passen.
Wofür werden Piggyback-Steckverbinder verwendet?
Piggyback-Steckverbinder ermöglichen an einem Flachsteckanschluss zusätzlich einen weiteren Steckabgang. Dadurch kann eine vorhandene Steckverbindung erweitert werden.
Wofür sind die Ringkabelschuhe geeignet?
Ringkabelschuhe werden für feste Schraubanschlüsse verwendet, beispielsweise an Massepunkten, Anschlussbolzen, Verteilern oder elektrischen Verbrauchern.
Kann ich mit den Stoßverbindern Kabel reparieren oder verlängern?
Ja. Passende Stoßverbinder können zwei Leitungsenden miteinander verbinden und eignen sich damit unter anderem für fachgerecht ausgeführte Leitungsreparaturen und Verlängerungen.
Welche Crimpzange wird benötigt?
Für die isolierten Kabelschuhe und Stoßverbinder wird eine geeignete Crimpzange für isolierte Verbinder benötigt. Für die enthaltenen Aderendhülsen sollte eine dafür vorgesehene Aderendhülsenzange verwendet werden.
Die einzeln aufgeführten Kabelschuhe, Crimpverbinder und Aderendhülsen ergeben zusammen insgesamt 600 Teile.
