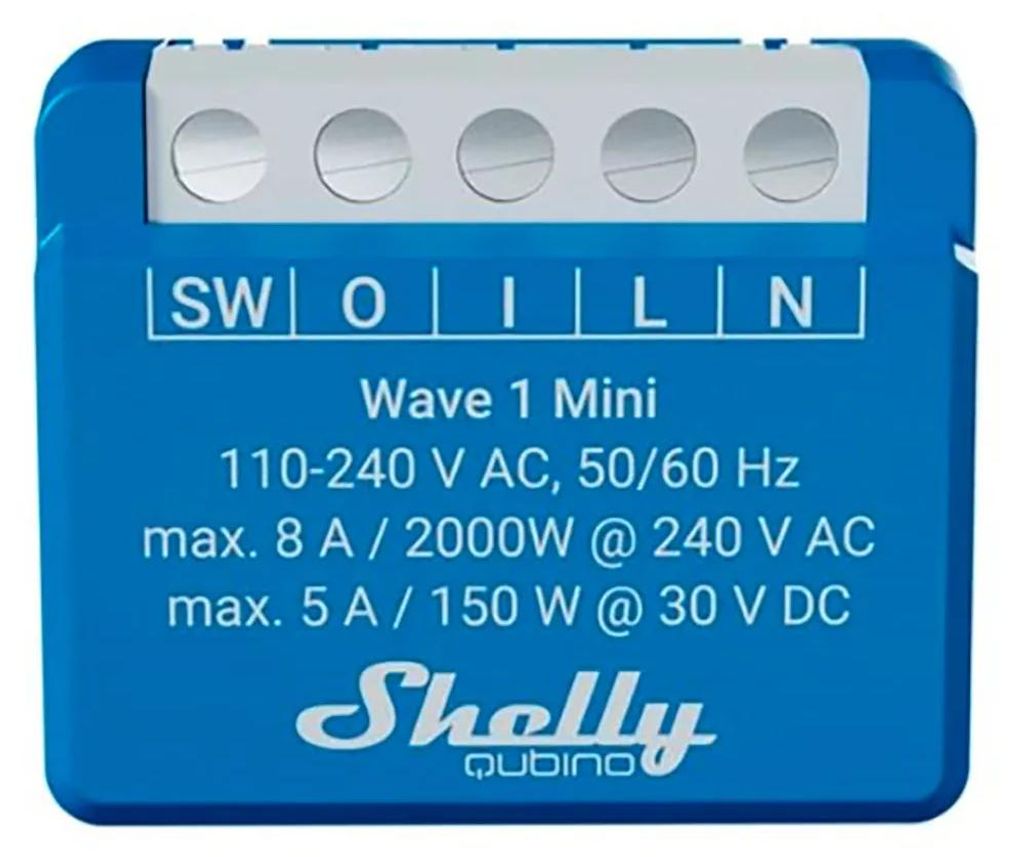

Shelly Wave 1 Mini LR Z-Wave-Aktor

Shelly Wave 1 Mini LR, Schaltaktor, 8A, Z-Wave
Der Shelly Wave 1 Mini LR ist ein kompakter Schaltaktor für Unterputzinstallationen mit potentialfreiem Kontakt. Das Gerät ermöglicht die Steuerung eines elektrischen Verbrauchers mit einer maximalen Last von 8 A bei 240 V AC oder 5 A bei 30 V DC. Es unterstützt sowohl das Z-Wave- als auch das Z-Wave-Long-Range-Protokoll und ist mit der Z-Wave 800 Serie ausgestattet. Die Integration erfolgt über ein Z-Wave-kompatibles Gateway, welches nicht im Lieferumfang enthalten ist.

Das Gerät lässt sich über klassische Schalter oder Taster ansteuern. Durch das SmartStart-Verfahren kann das Gerät schnell in ein bestehendes Z-Wave-Netzwerk integriert werden. Dank der kompakten Bauform eignet sich das Produkt auch für beengte Einbauverhältnisse. Die Auswahl der Frequenz erfolgt zwischen 868,4 MHz für das klassische Mesh-Netzwerk und 864 MHz für Long-Range-Verbindungen. Für Sicherheit sorgt die Unterstützung aktueller Sicherheitsprotokolle wie S2 Authenticated.

Durch die Nutzung als Schaltaktor können Verbraucher wie Lampen, Heizgeräte, Ventilatoren oder auch Zugangssysteme ferngesteuert geschaltet werden. Die Möglichkeit der direkten Geräteverknüpfung über Assoziationen erlaubt eine automatische Reaktion auf Zustandsänderungen anderer Geräte im Netzwerk. OTA-Firmware-Updates ermöglichen eine kontinuierliche Aktualisierung ohne Ausbau.

Das Gerät eignet sich für den Einsatz in Wohnräumen, Mehrfamilienhäusern, kleineren Gewerbeeinheiten oder kommunalen Einrichtungen. Typische Anwendungen sind unter anderem die Lichtsteuerung, Automatisierung von Garagentoren, Steuerung von Lüftern und Heizkörpern oder das gezielte Ein- und Ausschalten von Geräten in Abhängigkeit von Sensorwerten wie Temperatur oder Bewegung.

Der Aktor kann direkt über einen Schalter oder Taster gesteuert werden. Dabei wird durch jeden Tastendruck oder Schaltvorgang der Ausgangszustand gewechselt. Auch eine Konfiguration als Taster mit Sonderfunktionen wie Doppelklick, Halten oder Loslassen ist möglich. Zusätzlich kann der Ausgang über das Z-Wave-Netzwerk oder über den Serviceknopf (S-Taste) geschaltet werden. Automatische Schaltungen sind durch Timer-Funktionen realisierbar. Eine Überhitzungsschutzfunktion schützt das Gerät bei Temperaturen über 80 °C.

Merkmale im Überblick

• Potentialfreier Kontakt zur flexiblen Schaltung unterschiedlicher Lasten
• Unterstützt Z-Wave- und Z-Wave-Long-Range-Protokolle
• Maximaler Schaltstrom: 8 A bei 240 V AC, 5 A bei 30 V DC
• Kompatibel mit Schaltern und Tastern
• SmartStart-fähig für einfache Integration
• Unterstützung von Security 2 (S2 Authenticated)
• OTA-Firmware-Updatefähig
• Extrem kompakte Bauweise
• Überhitzungsschutz mit automatischer Abschaltung

Kompatibilität

• Z-Wave-kompatible Gateways
• Z-Wave-Long-Range-kompatible Gateways
• Standardmäßige Schalter und Taster

Technische Daten

• Versorgungsspannung: 110240 V AC, 50/60 Hz
• Leistungsaufnahme: < 0,3 W
• Externer Leitungsschutz: 10 A, Charakteristik B oder C
• Kurzschlussausschaltvermögen: 6 kA
• Energiebegrenzungsklasse: Klasse 3
• Max. Schaltspannung AC: 240 V
• Max. Schaltstrom AC: 8 A
• Max. Schaltleistung AC: 2000 W
• Max. Schaltleistung DC: 150 W
• Max. Schaltspannung DC: 30 V
• Max. Schaltstrom DC: 5 A
• Leistungsmessung: nicht vorhanden
• Überhitzungsschutz: Ja
• Z-Wave Long Range (864 MHz): bis 80 m (innen), bis 1000 m (außen)
• Z-Wave Mesh (868,4 MHz): bis 40 m (innen)
• Z-Wave-Repeaterfunktion: Ja (nur Mesh)
• CPU: Z-Wave S800
• Maximale Sendeleistung: < 25 mW
• Abmessungen: 29 × 35 × 16 mm ± 0,5 mm
• Gewicht: 19 g ± 1 g
• Montage: Unterputz
• Max. Drehmoment Schraubklemmen: 0,4 Nm
• Leitungsquerschnitt: 0,22,5 mm²
• Abisolierlänge: 67 mm
• Gehäusematerial: Kunststoff
• Farbe: Blau
• Umgebungstemperatur: -20 °C bis +40 °C
• Luftfeuchtigkeit: 30 %70 % RH
• Max. Einbauhöhe: 2000 m

Sonstige Daten

• Unterstützte Lastarten: ohmsche, kapazitive, induktive Lasten mit Snubber
• Max. 9 Assoziationen pro Gruppe möglich
• LED-Signalisierung für Status- und Fehleranzeigen
• Service-Taste für Einstellungen und Steuerung
• Fernneustart über Parameter möglich
• Kein Energiemessmodul integriert

Lieferumfang

• Shelly Wave 1 Mini LR Schaltaktor
• Kurzanleitung

Links

• Benutzerhandbuch (PDF)

• Hersteller: Shelly
• Artikelnummer: 3800238071929
• EAN-Nummer: 3800238071929
• Hersteller-Bezeichnung: Shelly Wave 1 Mini EU LR
• Häufige Verwendungsart: Licht / Beleuchtung. Heizung & Kühlung. Elektrogeräte. Türschloss. Bewässerung

Passe Deine Beleuchtung an Deinen Alltag an
Dank seiner kompakten Größe passt das Gerät hinter jeden Lichtschalter oder in die Deckenrosette Deiner Lampe.

Lass Deine Beleuchtung den Sonnenauf- und -untergangszeiten folgen. sodass sie sich automatisch dem wechselnden Tageslicht anpasst. So ist Dein Zuhause stets angenehm beleuchtet und einladend.

Dank der erweiterten Funkreichweite bleibt Dein Licht auch in Gästehäusern. Außenküchen oder auf großen Außenflächen zuverlässig steuerbar.

Erstelle Szenen und lass Dein Zuhause Dich willkommen heißen
Erstelle eine smarte Szene. bei der sich die Auffahrtsbeleuchtung automatisch einschaltet. sobald das Tor am Abend geöffnet wird - für einen gut beleuchteten Weg für Fahrzeuge und Gäste.

Dank der großen Funkreichweite bleibt Dein System auch auf weitläufigen Grundstücken zuverlässig. ganz ohne zusätzliche Verkabelung.

Ergänzend kannst Du individuelle Zeitpläne erstellen oder die Lichter manuell anpassen - für volle Kontrolle über Deine Außenbeleuchtung.

Schöner Rasen ganz einfach gepflegt
Einen grünen Rasen trotz vollem Terminkalender zu pflegen. war noch nie so einfach. Mit einem Z-Wave Long Range automatisierten Bewässerungssystem behältst Du die volle Kontrolle über die Bewässerung - direkt über Dein Smartphone. auch wenn Du unterwegs bist.

Lege einfach einen Zeitplan fest. und Deine Sprinkler schalten sich automatisch ein und aus. So erhält Dein Rasen genau die richtige Menge Wasser. ohne dass Du ständig daran denken musst.

Dank der erweiterten Funkreichweite bleibt Dein System auch auf großen Grundstücken zuverlässig und leistungsstark.

Produktfeatures
Z-Wave gesteuert
Binde das Gerät in Dein Z-Wave-Netzwerk ein und steuere es bequem aus der Ferne.

Potentialfreie Kontakte
Verbinde verschiedene Stromversorgungslasten (bis zu 8 A) mit dem Gerät.

Benutzerdefinierte Zeitpläne
Erstelle personalisierte Zeitpläne. abgestimmt auf Deinen Tagesablauf oder den Sonnenauf- und -untergang (Gateway erforderlich).

Z-Wave Long Range (ZWLR)
Reichweite von über 1 km (Sichtverbindung) im Sternnetzwerk für zuverlässige Kommunikation.

Smarte Szenen
Kombiniere das Gerät mit anderen Z-Wave-Geräten und erstelle individuelle Szenen (Gateway erforderlich).

Breiter Spannungsbereich
Geeignet für verschiedene Ausgangsspannungen. auch für Niedervolt-Anwendungen.

Konnektivität & Funktionen
Protokoll: Z-Wave 800 Series (Long Range)
Kompatibilität: Benötigt Z-Wave Hub
Funktionen: Potentialfreier Kontakt. Miniformat. LR-Support

Elektrische Daten
Spannung: 110-240 V AC
Max. Strom: 8 A

Abmessungen & Material
Modell: Shelly Wave 1 Mini LR
Größe: 29 x 35 x 16 mm

Merkmale:

Gehäusematerial: Kunststoff
SmartStart-Funktion: Ja
Überhitzungsschutz: Ja
Z-Wave™-Frequenzbänder: 868,4 MHz; 865,2 MHz; 869,0 MHz; 921,4 MHz; 908,4 MHz; 916 MHz; 919,8 MHz; 922,5 MHz; 919,7–921,7–923,7 MHz; 868,1 MHz; 920,9 MHz
Anzahl der Module: 1
Montageart: Wand
Maximale Reichweite im Innenbereich: 40 m
Technologie: Z-Wave 800 LR Serie
Für den Innenbereich geeignet: Ja
Verbindungstechnologie: Drahtlos
Kabelquerschnitt: 0,5 - 1,5 mm²
Produktfarbe: Blau
Integriertes Display: Nein
Typ: Intelligenter Schalter
Fernbedienung: Ja

Leistung:

Maximale Schaltspannung (AC): 240 V
Maximaler Schaltstrom (AC): 8 A
Maximale Schaltspannung (DC): 30 V
Leistungsaufnahme (typisch): 0,3 W
Maximale Lastleistung (AC): 2000 W
AC-Eingangsspannung: 110 - 240 V
AC-Eingangsfrequenz: 50/60 Hz Hz
Maximaler Schaltstrom (DC): 5 A

Betriebsbedingungen:

Betriebstemperatur (TT): -20 - 40 °C
Relative Luftfeuchtigkeit (HH): 30 - 70 %

Gewicht und Abmessungen:

Höhe: 29 mm
Breite: 35 mm
Gewicht: 19 g
Tiefe: 16 mm

Verpackungsdaten:

Menge pro Packung: 1 Stück
Verpackungsart: Karton

Shelly · Unterputz·""Wave 1 Mini LR""· Z-Wave
