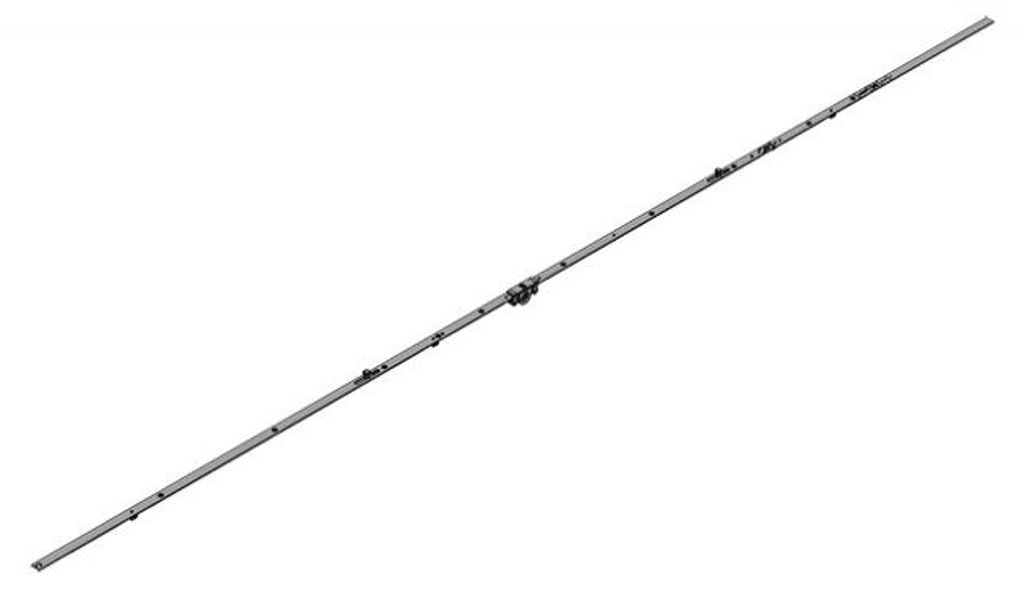

Winkhaus Getriebe konstant SL Getriebeschiene GAK2225-2 4938122 FFH 1975 - 2225 mm G=1050 mm

- Konstanter Griffsitz GK
- Dornmaß 15,5 mm
- In der Beschlagnut klemmbar
- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activ-Pilot Comfort
- Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)
- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-1
- Rechts und links verwendbar
- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen
- Getriebeschlosskasten vom Falz her einfräsbar
- Getriebeschlosskasten einbohrbar
- Fenstergriffbefestigung mittels M5 x ..., DIN 965, 43 mm Schraubabstand
- Mittenfixierung serienmäßig
- Lieferzustand ist die Drehstellung
- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
- Stulpbreite 16 mm
- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten

Über das Produkt

Die Zasuwnica GAK.2225-2 von Winkhaus ist ein Einsteckgetriebe für verdeckt liegende Dreh-Kipp-Beschläge der Serie activPi...

Winkhaus Getriebe konstant SL Getriebeschiene GAK2225-2 4938122 FFH 1975 - 2225 mm G=1050 mm

Name: Winkhaus Getriebe konstant SL Getriebeschiene GAK2225-2 4938122 FFH 1975 - 2225 mm G=1050 mm
Brand: Aug. Winkhaus
SKU: 535861929
Rating: 5 (1 reviews)

Ähnliche Produkte

Winkhaus activPilot Concept GAK.2000-2 Zasuwnica für FFH 1750-2000 mm

12,99

Verkäufer: sparta_pro

Winkhaus GAM.1800-2 activPilot Concept Zasuwnica für FFH 1300-1800 mm

12,45

Verkäufer: sparta_pro

GU Fenstergetriebe G-22121-00-0-1 (390 FFH 450-550 mm G 155 mm)

22,60

-58%

9,46

Verkäufer: beschlagswelt

Winkhaus activPilot Concept Zasuwnica GAM.1050-1 für FFH 710-1050 mm

7,37

Verkäufer: sparta_pro

Roto Mittelverschluss R605B20016 1MV FFH 650-770 mm 231308

70,-

Verkäufer: beschlagswelt

Winkhaus activPilot Concept E1.N Ecklager oben/unten 5019146

3,18

Verkäufer: sparta_pro

AUBI Getriebe AGMK3040-100040 FFH 1400-1700 mm GM304

79,24

Verkäufer: beschlagswelt

Roto Axerstulp 350/675 F502N20016 FFB 611-810 mm 227196

40,07

Verkäufer: beschlagswelt

Hautau Falzschere 113 links 250 mm 159630

14,13

Verkäufer: 0815

MACO MM Stulpflügelgetriebe variabel iS, Euronut, FFH 801-1250 mm (226658)

29,51

Verkäufer: Vasalat

WINKHAUS Getriebe konstant GAK.1195-1, DM 15,5 mm, FFH 945-1195 mm, silber

9,68

Verkäufer: beschlagswelt

MACO MM Eckumlenkung waagrecht 1 iS (222204)

13,29

Verkäufer: beschlagswelt

MACO MM Stulpflügelgetriebe variabel iS Beschlagsnut FFH 801-1250 mm silber

20,95

Verkäufer: Vasalat

GU Fenstergetriebe Konstant UF 8-608 G-22133-00-0-1 (1940 FFH 1851-2100 G 980 mm)

98,50

Verkäufer: beschlagswelt

Siegenia Schließblech A0720 52x18x12mm 287972 711286 Schließteil

5,15

Verkäufer: beschlagswelt

GU Eckumlenkung 6-35217-00-0-1

25,43

Verkäufer: beschlagswelt

Roto NT Flügelteil Niveauschaltsperre 260538

8,99

Verkäufer: beschlagswelt

Roto Centro Schließstück 211378 Falzluft 12 mm Eurofalz 18 mm R604A44006 211378

9,53

Verkäufer: beschlagswelt

GU Kippschließblech 8-00971-00-R-1 8.971.R

7,99

Verkäufer: beschlagswelt

Siegenia Scherenlagerbolzen TBSB6020-100062

2,99

-66%

1,01

Verkäufer: beschlagswelt

Mehr zum Produkt

Produktbeschreibung & Produktdaten

Über das Produkt

Die Zasuwnica GAK.2225-2 von Winkhaus ist ein Einsteckgetriebe für verdeckt liegende Dreh-Kipp-Beschläge der Serie activPilot Select. Sie wird in großformatigen Dreh-Kipp-Fensterflügeln aus Holz, Aluminium, PVC oder Stahl eingesetzt und ist für Fenster mit einer Breite von 1975 bis 2225 mm geeignet. Zwei mit Achtkant-Pilzzapfen ausgestattete Verriegelungspunkte sorgen für einen sicheren Verschluss und laufruhigen Mechanismus. Das hervorstechende Merkmal dieses Modells ist die Möglichkeit, es mit Systemen wie primePort SK 100 S, SK 160 S, PAS 160 und PAS 220 zu kombinieren. Das bietet dem Anwender flexible Einsatzmöglichkeiten bei komplexen Fensterlösungen in Gewerbe- oder Wohngebäuden, bei denen unterschiedliche Werkstoffe und Anforderungen vorliegen. Empfohlen für Fensterbauer und Monteure, die Wert auf Kompatibilität mit verschiedenen Materialien und Systemlösungen legen.

Wichtigste Merkmale

Einsteckgetriebe-Typ — speziell für verdeckt liegende Dreh-Kipp-Beschläge (activPilot Select) geeignet
Kompatibel mit zahlreichen Systemen — verwendbar mit primePort SK 100 S, SK 160 S, PAS 160, PAS 220
Geeignet für große Flügelbreiten — von 1975 mm bis 2225 mm
Zwei Achtkant-Pilzzapfen — erhöhte Sicherheit und reibungsloser Mechanismus
Universal-Montage — DIN links/rechts, rechts-/linksöffnende Flügel
Geeignet für Rahmen aus Holz, Aluminium, Stahl und PVC
Verzinkte Oberfläche — Korrosionsschutz und langlebiges Finish

Technische Daten

Hersteller: Winkhaus
Serie: activPilot Select
Produkttyp: Einsteckgetriebe (Zasuwnica)
Anwendung: Dreh-Kipp-Fenster mit verdecktem Band
Kompatible Systeme: primePort SK 100 S, SK 160 S, PAS 160, PAS 220
Rahmenmaterial: Holz, Aluminium, PVC, Stahl
Falzmaß Flügel: 16 mm
Mindestbreite Flügel: 1975 mm
Maximalbreite Flügel: 2225 mm
DIN-Richtungen: links/rechts
Öffnungsrichtung: Flügel rechts/links
Dornmaß: 15,5 mm
Griffhöhe: 1050 mm (fix)
Anzahl Verriegelungspunkte: 2
Verriegelungstyp: Achtkant-Pilzzapfen
Hubrichtung: Parallel
Getriebehub: 38 mm
Farbe: Silber
Oberfläche: verzinkt

Maße: 1975 mm (min. B) x 2225 mm (max. B)
Länge: 222.5 cm
Gewicht: 3 kg
Stückzahl: 1
Lieferumfang: 1 x Winkhaus Getriebe konstant SL Getriebeschiene GAK2225-2
EAN: 4026058032783
Herstellernummer: GAK2225-2 BK
Hersteller: Aug. Winkhaus

Maße: 1975 mm (min. B) x 2225 mm (max. B)
Länge: 222.5 cm
Gewicht: 3 kg
Stückzahl: 1
Lieferumfang: 1 x Winkhaus Getriebe konstant SL Getriebeschiene GAK2225-2
EAN: 4026058032783
Herstellernummer: GAK2225-2 BK
Hersteller: Aug. Winkhaus
