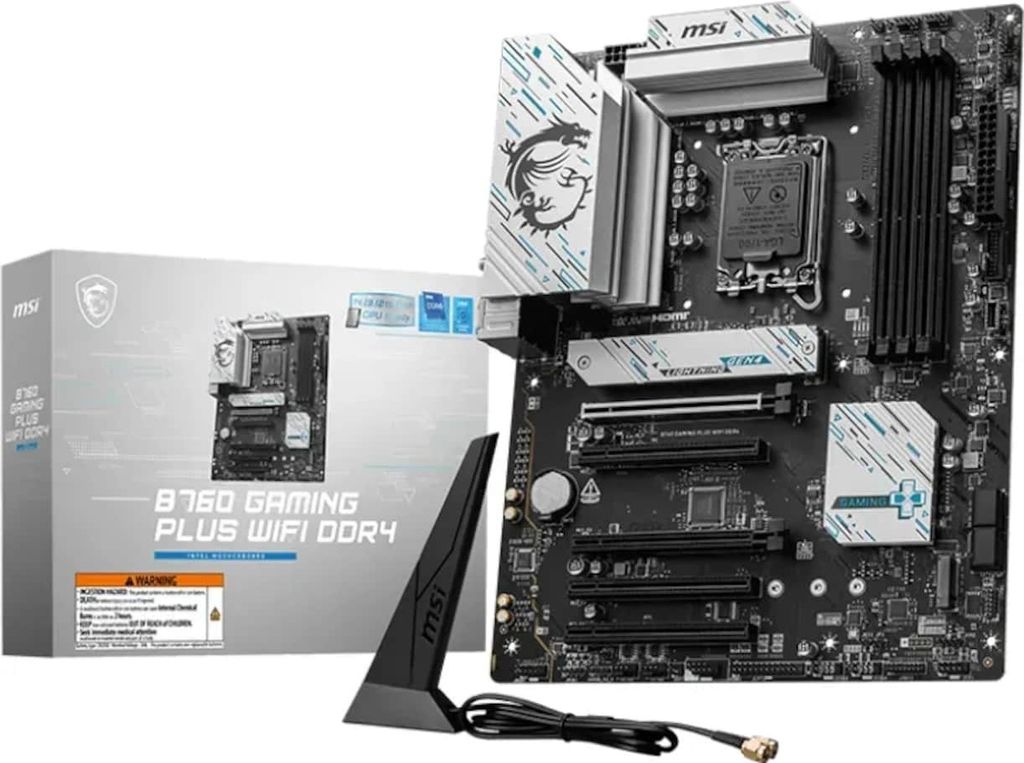

MSI B760 GAMING PLUS WIFI DDR4, Intel, LGA 1700, Intel® Celeron®, Intel® Pentium® Gold, LGA 1700, 128 GB, DDR4-SDRAM

MSI B760 GAMING PLUS WIFI DDR4 Mainboard, ATX, Sockel 1700, Wi-Fi 6EMSI B760 GAMING PLUS WIFI DDR4 Mainboard, ATX, Sockel 1700, Wi-Fi 6E

Das MSI B760 GAMING PLUS WIFI DDR4 ist ein ATX-Mainboard mit Intel-B760-Chipsatz und Sockel 1700. Es unterstützt Intel-Core-Prozessoren der 12., 13. und 14. Generation sowie ausgewählte Intel-Celeron- und Intel-Pentium-Modelle für Sockel 1700. Damit bietet es eine Grundlage für den Aufbau eines Desktop-PCs mit DDR4-Speicher.

Für Arbeitsspeicher stehen vier DDR4-Steckplätze im Dual-Channel-Betrieb zur Verfügung. Die maximale Speicherkapazität beträgt 128 GB; im Übertaktungsbetrieb werden Speichertaktraten bis DDR4-5333 unterstützt. Intel XMP 3.0 sowie Non-ECC- und ungepufferter Speicher werden ebenfalls unterstützt.

• Formfaktor und Plattform: ATX, Intel B760, Sockel 1700
• Speicher: 4 × DDR4, maximal 128 GB, Dual Channel, bis DDR4-5333 im Übertaktungsbetrieb
• Erweiterungssteckplätze: 1 × PCIe x16, 1 × PCIe x4 und 3 × PCIe x1
• Massenspeicher: 2 × M.2 für PCIe 4.0 x4, eines davon auch mit SATA-Unterstützung; 4 × SATA III mit 6 Gb/s und RAID 0, 1, 5 und 10

Für Netzwerkverbindungen bietet das Mainboard Intel Wi-Fi 6E mit Unterstützung für die Frequenzbänder 2,4, 5 und 6 GHz sowie Bluetooth 5.3. Ein Realtek-RTL8125BG-Controller stellt einen kabelgebundenen LAN-Anschluss mit bis zu 2,5 Gb/s bereit. Die integrierte Audioausstattung basiert auf dem Realtek ALC897 und unterstützt 7.1-Kanal-HD-Audio.

• WLAN und Bluetooth: Wi-Fi 6E, IEEE 802.11a/b/g/n/ac/ax, Bluetooth 5.3
• Netzwerk: LAN mit 10/100/1000/2500 Mb/s
• Audioanschlüsse: fünf Audio-Buchsen, Anschluss für Front-Audio und optischer S/PDIF-Ausgang
• USB am rückseitigen Panel: 4 × USB 2.0, 2 × USB 3.1 und 1 × USB 3.1 Type-C
• USB-Anschlüsse auf dem Mainboard: Anschlüsse für bis zu 4 × USB 2.0, 2 × USB 3.0 und 1 × USB 3.0 Type-C

HDMI 2.1 und DisplayPort 1.4 ermöglichen eine Bildausgabe mit bis zu 4K bei 60 Hz, sofern ein Prozessor mit integrierter Grafik verwendet wird. Für den Systemaufbau stehen Anschlüsse für CPU-Lüfter, Pumpe, fünf Systemlüfter, TPM und RGB-Beleuchtung bereit. EZ Debug LED unterstützt die Kontrolle wichtiger Komponenten beim Start. Das Mainboard unterstützt Windows 10 64-Bit, Windows 11 64-Bit und TPM 2.0.

• Im Lieferumfang: SATA-Kabel, Wi-Fi-Antenne, zwei Sets mit M.2-Schrauben und Abstandshaltern sowie Schnellinstallationsanleitung
• Stromanschlüsse: 1 × ATX 24-Pin und 2 × ATX12V 8-Pin

• Chipset płyty głównej: Intel® B760
• Format płyty: ATX
• Gniazdo procesora: Socket 1700
• Gniazdo zasilania: ATX (24-pin) + 2x ATX12V (8-pin)
• Informacje dodatkowe: Support for Windows® 11 64-bit, Windows® 10 64-bit; Support TPM 2.0
• Maksymalna wielkość pamięci: 128.000 GB
• Standard pamięci: DDR4-5333 (OC); DDR4-5200 (OC); DDR4-5066 (OC); DDR4-5000 (OC); DDR4-4800 (OC); DDR4-4600 (OC); DDR4-4400 (OC); DDR4-4266 (OC); DDR4-4200 (OC); DDR4-4000 (OC); DDR4-3800 (OC); DDR4-3733 (OC); DDR4-3600 (OC); DDR4-3466 (OC); DDR4-3400 (OC); DDR4-3333 (OC); DDR4-3200; DDR4-2933; DDR4-2666; DDR4-2400; DDR4-2133
• Obsługiwane typy procesorów: Intel Core i3 12th Generation; Intel Core i5 12th Generation; Intel Core i7 12th Generation; Intel Core i9 12th Generation; Intel Core i3 13th Generation; Intel Core i5 13th Generation; Intel Core i7 13th Generation; Intel Core i9 13th Generation; Intel Core i3 14th Generation; Intel Core i5 14th Generation; Intel Core i7 14th Generation; Intel Core i9 14th Generation; Intel Celeron™ (Socket 1700); Intel Pentium™ (Socket 1700)
• Opakowanie: BOX
• Opis ogólny: Płyta MSI B760 GAMING PLUS WIFI DDR4
• Wbudowana karta graficzna: Brak lub Intel® UHD Graphics / Intel® Xe Graphics (zależy od procesora)
• Wyposażenie dodatkowe: SATA Cables; Wi-Fi Antenna; 2x M.2 Screw / Standoff Set; Quick installation Guide; European Union Regulatory Notice
• Złącza PCI Express x16: 1.000
• Złącza PCI Express x1: 3.000
• Złącza PCI Express x4: 1.000
• Port LAN: 1x 2,5 Gigabit LAN 100/1000/2500 Mb/s (Realtek® RTL8125BG)
• Port Wi-Fi: IEEE 802.11a/b/g/n/ac/ax
• Uwagi do karty graficznej: Support HDMI 2.1 with HDR, maximum resolution of 4K 60Hz; Support DP 1.4, maximum resolution of 4K 60Hz; Available only on processors featuring integrated graphics; Graphics specifications may vary depending on the CPU installed
• Wymiary [S x W] (mm): 243,84 x 243,84
• Inne porty i gniazda: CPU Fan; Pump Fan; 5x System Fan; Chassis Intrusion (JCI); Printer Port; 2x Addressable V2 RGB LED connector; RGB LED connector; Gniazdo modułu TPM; 4x EZ Debug LED; 2x Antenna Ports
• Port Bluetooth: Bluetooth V5.3
• Port PS/2: Port combo klawiatury/myszy PS/2
• Port szeregowy (COM): 1x wewnętrzne gniazdo portu COM
• Port równoległy (LPT): Brak
• Uwagi do złącz PCI: - PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU); - PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset); - PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset); - PCI_E4 Gen PCIe 3.0 supports up to x1 (From Chipset); - PCI_E5 Gen PCIe 3.0 supports up to x1 (From Chipset)
• Gniazda karty graficznej: HDMI; DisplayPort
• Gniazda karty dźwiękowej: 5x Audio Jack; Wewnętrzne gniazdo audio przedniego panelu; Wyjście optyczne S/PDIF
• Zintegrowana karta dźwiękowa: Realtek® ALC 897 7.1-Channel High Definition Audio CODEC
• Zintegrowany kontroler SATA: Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10,5 + 2x M.2
• Tryb pracy pamięci RAM: Dual Channel
• Uwagi do pamięci RAM: Max. overclocking frequency:; - 1DPC 1R Max speed up to 5333+ MHz; - 1DPC 2R Max speed up to 4800+ MHz; - 2DPC 1R Max speed up to 4400+ MHz; - 2DPC 2R Max speed up to 4000+ MHz; Supports Intel® XMP 3.0 OC; Supports non-ECC, un-buffered memory
• Ilość złącz pamięci DDR4: 4.000
• Uwagi do kontrolera SATA: - M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , ; supports 22110/2280/2260/2242 devices; - M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, ; supports 2280/2260/2242 devices
• Maksymalna ilość portów USB 2.0: 8.000
• Maksymalna ilość portów USB 3.x: 6.000
• Porty USB na panelu tylnym: 4x USB 2.0 + 2x USB 3.1 + 1x USB 3.1 Type-C
• Gniazda USB na płycie głównej: 2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.0 Type-C (1 port)
• Cechy: B760 GAMING PLUS WIFI DDR4;ATX
• Baza SCIP: Nie
• Uwagi do WiFi / BT: Intel® Wi-Fi 6E; The Wireless module is pre-installed in the M.2 (Key-E) slot; Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz (160MHz) up to 2.4Gbps; Supports 802.11 a/ b/ g/ n/ ac/ ax; Supports Bluetooth® 5.3, FIPS, FISMA; Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready ; in Windows 11; Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11
• Zawiera baterię / akumulator: TAK
• KWiU: 26.20.40.0
• Klasa Logistyczna: 2
• Symbol producenta: B760 GAMING PLUS WIFI DDR4
• Paczkomat możliwy: TAK
• Marka: MSI
• GPSR - Certyfikaty i deklaracje:/li>
• GPSR - ID producenta: 25
• GPSR - Producent nazwa: Micro-Star Int'L Co., Ltd.
• GPSR - Producent ulica: NO.69,LIDE ST.,ZHONEGHE DIST.
• GPSR - Producent kod pocztowy: 235
• GPSR - Producent miejscowość: NEW TAIPEI CITY
• GPSR - Producent kraj: TW
• GPSR - Producent 886930361931
• GPSR - Producent : acs@msi.com
• GPSR - ID podmiotu odpowiedzialnego: 601233
• GPSR - Podmiot odpowiedzialny nazwa: MSI Computer Europe B.V.
• GPSR - Podmiot odpowiedzialny ulica: Science Park 5706
• GPSR - Podmiot odpowiedzialny kod pocztowy: 5692ER
• GPSR - Podmiot odpowiedzialny miejscowość: Son Eindhoven
• GPSR - Podmiot odpowiedzialny kraj: NL
• GPSR - Podmiot odpowiedzialny +31-40-267-6100
• GPSR - Podmiot odpowiedzialny : GPSR@msi.com

194.66MSI

Das MSI B760 GAMING PLUS WIFI DDR4 Mainboard basiert auf dem Intel®-B760-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1700. Es verfügt über vier DDR4-DIMM-Slots im Dual-Channel-Betrieb für bis zu 192 GB Arbeitsspeicher. Zur weiteren Ausstattung des MSI B760 GAMING PLUS WIFI DDR4 gehören ein PCIe-4.0-x16-Slot, ein PCIe-4.0-x16-Slot (x4 Lanes) und drei PCIe-3.0-x16-Slots (x1 Lanes). Außerdem verfügt das MSI B760 GAMING PLUS WIFI DDR4 über 8-Kanal-Sound, eine 2,5 Gigabit-LAN-Schnittstelle, Wi-Fi 6E, vier SATA3-Anschlüsse, zwei M.2-Anschlüsse, Bluetooth 5.2 und eine Reihe an USB-Schnittstellen.

Typ	Mainboard
EAN	4711377247900
Hersteller-Nr.	7D98-043R
Sockel	1700
Max. unterstützte CPUs	1
Betriebssystem	Unterstützung	Windows 10 ready, Windows 11 ready
Prozessor	Unterstützte Modelle	Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 13xxxT (Raptor Lake), Core i3 14xxx (Raptor Lake-S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Raptor Lake), Core i5 14xxx (Raptor Lake-S), Core i5 14xxxF (Raptor Lake-S), Core i5 14xxxK (Raptor Lake-S), Core i5 14xxxKF (Raptor Lake-S), Core i5 14xxxT (Raptor Lake-S), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake), Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i7 14xxx (Raptor Lake-S), Core i7 14xxxF (Raptor Lake-S), Core i7 14xxxK (Raptor Lake-S), Core i7 14xxxKF (Raptor Lake-S), Core i7 14xxxT (Raptor Lake-S), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Core i9 14xxx (Raptor Lake-S), Core i9 14xxxF (Raptor Lake-S), Core i9 14xxxK (Raptor Lake-S), Core i9 14xxxKF (Raptor Lake-S), Core i9 14xxxKS (Raptor Lake-S), Core i9 14xxxT (Raptor Lake-S), Pentium Gold Gxxxx (Alder Lake), Celeron Gxxxx (Alder Lake)
Chipsatz	Intel® B760
Steckplätze	PCIe x16	5x (davon: 1x PCIe x16, 1x PCIe x4, 3x PCIe x1)
Formfaktor	ATX
Verwendung	PC
Netzteil	ATX12V (24-Pin + 8-Pin + 4-Pin)
Speicher	maximal	128 GB
	Anzahl der Sockel	4x DDR4
	unterstützter Speichertyp	SDRAM-DDR4
	unterstützte Standards	DDR4 5333(OC)/ 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC)
	Kanäle	2
	Maximale Speicherranks	8
	Speichercontroller in CPU	Ja
Anschlüsse (extern)	Maus/Tastatur Combo (PS/2)	1
	USB-C 3.2 Gen 2 (10 Gbit/s)	1
	USB-A 3.2 Gen 2 (10 Gbit/s)	2
	Hinweis:	Die Bezeichnung USB 3.2 Gen 2 entspricht den früheren Bezeichnungen USB 3.1 Gen 2 bzw. USB 3.1.
	USB-A 2.0	4
	HDMI	1
	DisplayPort-Out	1
	S/PDIF-Out (optisch)	1
	RJ-45	1
	Bluetooth	Ja
	WLAN	Ja
Anschlüsse (intern)	SATA	4
	M.2	2
	RGB LED Header	1
	addressable RGB LED Header	2
	4-polig PWM-Lüfter	7
Anschlüsse (optional)	USB 3.2 Gen 1 (5 Gbit/s)	2
	USB-C 3.2 Gen 1 (5 Gbit/s	1
	USB 2.0	4
	TPM	Ja
SATA-Controller	Intel® B760
direkt nutzbare RAID-Level	0, 1, 10, 5
USB-Controller	Intel® B760
Onboard Grafik	Die Grafikanschlüsse des Mainboards sind nur bei Verwendung einer CPU mit integriertem Grafikchip nutzbar.
Sound	Realtek ALC897 Codec
LAN	Realtek RTL8125BG 2.5G LAN
	Intel® Wi-Fi 6E
Weitere Informationen	Um auch neueste Prozessorkerne zu unterstützen, ist evtl. ein BIOS-Update erforderlich.
Zubehör	vorhanden	SATA-Kabel, Wi-Fi-Antenne, I/O Shield, Schnellstartanleitung, M.2 Schrauben
Abmessungen	Breite: 243,8 mm x Höhe: 304,8 mm

B760 GAMING PLUS WIFI DDR4
Das B760 GAMING PLUS WIFI DDR4 wurde entwickelt, um umfassende Anschlussmöglichkeiten, vielseitige Tools und eine praktische Wi-Fi-Lösung für Gamer zu bieten, die ein umfassendes Erlebnis suchen. Ausgestattet mit 2.5G LAN, Wi-Fi 6E, DDR4-Unterstützung, PCIe 4.0-Fähigkeiten und zwei M.2 anschlüssen ist es für Intel® Core Prozessoren der 14., 13. und 12. Generation optimiert.

Erweiterter Kühlkörper
Der erweiterte Kühlkörper vergrößert die Oberfläche der Wärmeableitung und sorgt dafür, dass selbst High-End-Prozessoren mit voller Geschwindigkeit laufen.

Heavy Plated VRM Heatsink
Der VRM-Kühlkörper deckt den oberen MOS ab und hilft, die Wärme abzuführen.

M.2 Shield Frozr
Hält M.2 SSDs sicher und verhindert gleichzeitig Throttling, wodurch sie schneller laufen.

7W/mK Thermal Pad & Additional Choke Pad
Hochwertige 7W/mK MOSFET Thermal Pads und zusätzliche Choke Thermal Pads sorgen dafür, dass alle Kerne mit hoher Leistung laufen.

DIY 2.0 - INTEGRATION MIT DER SYSTEMUMGEBUNG
Verbinden und synchronisieren Sie sich mit MSI-Kühlern und -Gehäusen mit strategisch positionierten Pin-Header-Positionen, einschließlich eines speziellen Pumpenlüfter-Headers.

OPTIMIERT FÜR WASSERKÜHLUNG
Entworfen, um die beliebtesten All-In-One- und kundenspezifischen Wasserkühlungslösungen auf dem Markt zu unterstützen. Ein spezieller Wasserpumpen-PIN-Anschluss unterstützt bis zu 3 Ampere und gibt Ihnen die volle Kontrolle über die Geschwindigkeit der Wasserpumpe. Eine klar gekennzeichnete 'keep-out-zone' ermöglicht eine einfache und sichere Installation und eine perfekte Passform.

LIGHTNING GEN 4 PCI-E
Die Bandbreite einer x16-Schnittstelle wurde gegenüber der vorherigen Generation verdoppelt und kann 64GB/s erreichen.

VERSTÄRKT,
SCHWER VERLÖTETE ANSCHLÜSSE
Sicher auf dem Motherboard mit extra Lötpunkten und unterstützen das Gewicht von schweren Grafikkarten.
SCHNELLER UND ZUKUNFTSFÄHIGER SPEICHER
B760 GAMING PLUS WIFI DDR4-Motherboards unterstützen alle aktuellen Speicherstandards, wodurch Benutzer jedes ultraschnelle Speichergerät anschließen können. Starten Sie Spiele schneller, laden Sie Level schneller und haben Sie einen echten Vorteil gegenüber Ihren Gegnern.MSI B760 GAMING PLUS WIFI DDR4. Hersteller des Prozessors: Intel, Prozessorsockel: LGA 1700, Kompatible Prozessorserien: Intel® Celeron®, Intel® Pentium® Gold. Unterstützte Speichertypen: DDR4-SDRAM, Maximaler interner Speicher: 128 GB, Speichersteckplatztyp: DIMM. Unterstützte Schnittstellen für Speicherlaufwerke: M.2, SATA, RAID-Stufen: 0, 1, 5, 10. Ethernet-Schnittstellentyp: 2,5 Gigabit Ethernet, LAN-Controller: Dragon RTL8125BG, Top Wi-Fi-Standard: Wi-Fi 6 (802.11ax). Komponente für: PC, Motherboard-Formfaktor: ATX, Motherboard-Chipsatz-Familie: Intel

Prozessor
Prozessorhersteller : Intel
Kompatible Prozessoren : Intel® Celeron®, Intel® Pentium® Gold
Prozessorsockel : LGA 1700
Unterstützte Prozessorsteckplätze : LGA 1700
Maximaler interner Speicher, vom Prozessor unterstützt : 128 GB

Speicher
RAM-Speicher maximal : 128 GB
Unterstützte Arbeitsspeichergeschwindigkeit : 2133,2400,2666,2933,3200,3333,3400,3466,3600,3733,3800,4000,4200,4266,4400,4600,4800,5000,5066,5200,5333 MHz
Unterstützte Arbeitsspeicher : DDR4-SDRAM
Speicherkanäle : Zweikanalig
Arbeitsspeicher Typ : DIMM
Anzahl der Speichersteckplätze : 4
ECC ?ompatibility : Nicht-ECC

Laufwerk Controller
RAID Level : 0, 1, 5, 10
Maximale unterstützte Anzahl der HDD : 4
RAID-Unterstützung : Ja
Anzahl der unterstützten Speicherlaufwerke : 6
Unterstützte Speicherlaufwerk-Schnittstellen : M 2, SATA

Interne Anschlüsse
Anzahl USB 2.0 Schnittstellen : 4
S/PDIF aus Stecker : Ja
TPM-Anschluss : Ja
USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse : 3
SATA III Anschlüsse : 4
Gesamtanzahl der SATA-Anschlüsse : 4
RGB-LED-Stiftleiste : Ja

Rückwandplatine Anschlüsse
Anzahl USB 2.0 Anschlüsse : 4
Anzahl Ethernet-LAN-Anschlüsse (RJ-45) : 1
S/PDIF-Ausgang : Ja
Anzahl HDMI-Anschlüsse : 1
HDMI-Version : 2 1
Anzahl DisplayPort Anschlüsse : 1
DisplayPorts-Version : 1 4
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ A : 2
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ C : 1

Netzwerk
WLAN-Standards : 802 11a, 802 11b, 802 11g, Wi-Fi 4 (802 11n), Wi-Fi 5 (802 11ac), Wi-Fi 6 (802 11ax)
Bluetooth-Version : 5 3
Ethernet/LAN : Ja
Bluetooth : Ja
LAN-Controller : Dragon RTL8125BG
WLAN : Ja
Ethernet Schnittstellen Typ : 2 5 Gigabit Ethernet
Top WLAN-Standard : Wi-Fi 6 (802 11ax)

Funktionen
Motherboard Chipsatz : Intel B760
Motherboardformfaktor : ATX
Audio Kanäle : 7 1 Kanäle
Unterstützt Windows-Betriebssysteme : Windows 10 x64, Windows 11 x64
Motherboard Chipsatz Familie : Intel
Komponente für : PC
Audio-Chip : Realtek ALC897

Erweiterungssteckplätze
PCI-Express x16-Slots : 2
PCI-Express x1-Slots : 3
PCI-Express x1 (Gen 3.x)-Anschlüsse : 3
Anzahl der M.2 (M)-Steckplätze : 2
PCI Express x16-Steckplätze (Gen 4.x) : 2

BIOS
BIOS-Speichergröße : 256 Mbit
BIOS-Typ : UEFI AMI
ACPI-Version : 6 4

Gewicht & Abmessungen
Breite : 243,8 mm
Tiefe : 304,8 mm

MSI B760 GAMING PLUS WIFI DDR4.

Prozessorhersteller:

Intel, Prozessorsockel:

LGA 1700, Kompatibler Prozessor:

Intel® Celeron®, Intel® Pentium® Gold.

Unterstützte Speichertypen:

DDR4-SDRAM, Maximaler interner Speicher:

128 GB, Speicher Steckplatztyp:

DIMM.

Unterstützte Speicherlaufwerksschnittstellen:

M.

2, SATA, RAID-Level:

0, 1, 5, 10.

Ethernet-Schnittstellentyp:

2.

5 Gigabit Ethernet, LAN-Controller:

Dragon RTL8125BG, Wi-Fi-Standard:

Wi-Fi 6 (802.

11ax).

Komponente für:

PC, Formfaktor:

ATX, Chipsatzfamilie:

Intel.

Spezifikationen: - Prozessorhersteller:

Intel.

- Prozessorsockel:

LGA 1700.

- Kompatibler Prozessor:

Intel® Celeron®, Intel® Pentium® Gold.

- Unterstützte Prozessorsockel:

LGA 1700.

- Maximaler interner Speicher, der vom Prozessor unterstützt wird:

128 GB.

- Unterstützte Speichertypen:

DDR4-SDRAM.

- Anzahl der Speichersteckplätze:

4.

- Speicher Steckplatztyp:

DIMM.

- Maximaler interner Speicher:

128 GB.

- Speicherkanäle:

Zweikanal.

- Unterstützte Speichertaktraten:

2133.2400.2666.2933.3200.3333.3400.3466.3600.3733.3800.4000.4200.4266.4400.4600.4800.5000.5066.5200.5333 MHz.

- Non-ECC:

Ja.

- Wi-Fi-Standard:

Wi-Fi 6 (802.

11ax).

- Ethernet:

Ja.

- Ethernet-Schnittstellentyp:

2.

5 Gigabit Ethernet.

- LAN-Controller:

Dragon RTL8125BG.

- Wifi:

Ja.

- Wi-Fi-Standards:

802.

11a, 802.

11b, 802.

11g, Wi-Fi 4 (802.

11n), Wi-Fi 5 (802.

11ac), Wi-Fi 6 (802.

11ax).

- Bluetooth:

Ja.

- Bluetooth-Version:

5.

3.

- USB 2.

0, Anschlüsse:

4.

- USB 3.

2 Gen 1 (3.

1 Gen 1) Anschlüsse:

3.

- Anzahl der SATA III-Anschlüsse:

4.

- S/PDIF-Ausgangsanschluss:

Ja.

- Anschluss für RGB-LED-Streifen:

Ja.

- TPM-Anschluss:

Ja.

- Gesamtzahl der SATA-Anschlüsse:

4.

- USB 2.

0:

4.

- Anzahl der USB 3.

2 Gen 2 (3.

1 Gen 2) Typ-A-Anschlüsse:

2.

- Anzahl der Typ-C USB 3.

2 Gen 2 (3.

1 Gen 2):

1.

- Ethernet-LAN-Anschlüsse (RJ-45):

1.

- S/PDIF-AusgangAnschluss:

Ja.

- HDMI-Anschlüsse:

1.

- HDMI-Version:

2.

1.

- DisplayPort:

1.

- DisplayPort-Version:

1.

4.

- RAID-Unterstützung:

Ja.

- Anzahl der unterstützten Speicherlaufwerke:

6.

- Unterstützte Speicherlaufwerk-Schnittstellen:

M.

2, SATA.

- RAID-Level:

0, 1, 5, 10.

- Anzahl der unterstützten HDDs:

4.

- PCI Express x1-Steckplätze:

3.

- PCI Express x16-Steckplätze:

2.

- PCI Express x16-Steckplätze (Gen 4.

x):

2.

- Anzahl der M.

2-Steckplätze (M):

2.

- PCI Express x1 (Gen 3.

x) Steckplätze:

3.

- BIOS-Typ:

UEFI AMI.

- BIOS, Speichergröße:

256 MB/s.

- ACPI-Version:

6.

4.

- Chipsatzfamilie:

Intel.

- Chipsatz:

B760.

- Formfaktor:

ATX.

- Audioausgangskanäle:

7.

1 Kanäle.

- Soundchip:

Realtek ALC897.

- Komponente für:

PC.

- Unterstütztes Windows-Betriebssystem:

Windows 10 x64, Windows 11 x64.

- Breite:

243.8 mm.

- Tiefe:

304.8 mm.

Prozessor

• Unterstützte Prozessorsockel: LGA 1700
• Kompatible Prozessorserien: Intel® Celeron®, Intel® Pentium® Gold
• Maximaler interner Speicher, der vom Prozessor unterstützt wird: 128 GB
• Prozessorhersteller: Intel
• Prozessorsockel: LGA 1700

Funktionen

• Motherboard-Formfaktor: ATX
• Audio-Ausgabekanäle: 7.1 Kanäle
• Unterstützte Windows-Betriebssysteme: Windows 10 x64, Windows 11 x64
• Motherboard-Chipsatz: Intel B760
• Audio-Chip: Realtek ALC897
• Motherboard-Chipsatz Familie:Intel

Speicher

• Unterstützte Speichertaktfrequenzen:2400,5066,3466,3400,3733,4400,5000,3800,3333,3200,2666 MHz,4266,5333 MHz,2933,3600,4600,2133 MHz,4200,5200,4000,4800 MHz
• Maximaler interner Speicher:128 GB
• Anzahl der Speichersteckplätze:4
• Speicherkanäle:Dual-Channel
• Speichersteckplatztyp:DIMM
• Unterstützte Speichertypen:DDR4-SDRAM
• ECC Kompatibilität: Nicht-ECC

Gewicht und Abmessungen

• Breite:243,8 mm
• Tiefe:304,8 mm

Netzwerk

• Wi-Fi-Standards:802.11g,802.11b,802.11a,Wi-Fi 6 (802.11ax),Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
• Ethernet LAN: Ja
• Wi-Fi: Ja
• Top-WLAN-Standard: Wi-Fi 6 (802.11ax)
• Ethernet-Schnittstellentyp: 2,5 Gigabit Ethernet
• LAN-Controller: Dragon RTL8125BG
• Bluetooth Version: 5.3
• Bluetooth: Ja

Interne E/A

• Anzahl der SATA III-Anschlüsse: 4
• RGB-LED-Pin-Header: Ja
• Gesamtzahl der SATA-Anschlüsse: 4
• USB 2.0-Anschlüsse: 4
• USB 3.2 Gen 1 (3.1 Gen 1)-Anschlüsse: 3
• S/PDIF-Ausgang: Ja
• TPM-Anschluss: Ja

BIOS

• BIOS-Typ: UEFI AMI

Speichercontroller

• Anzahl unterstützter Festplatten: 4
• RAID-Unterstützung: Ja
• Anzahl der Speicherlaufwerke unterstützt: 6
• Unterstützte Speicherlaufwerkschnittstellen: M.2, SATA
• RAID-Level: 0,1,10,5

E/A-Anschlüsse auf der Rückseite

• Ethernet-LAN-Anschlüsse (RJ-45): 1
• HDMI-Version: 2.1
• S/PDIF-Ausgang: Ja
• Anzahl DisplayPorts: 1
• Anzahl USB 3.2 Gen 2 (3.1 Gen 2) Typ-A-Anschlüsse: 2
• Anzahl HDMI-Anschlüsse: 1
• DisplayPort-Version: 1.4
• Anzahl USB 3.2 Gen 2 (3.1 Gen 2) Typ-C-Anschlüsse: 1
• Anzahl USB 2.0-Anschlüsse: 4

Erweiterungssteckplätze

• PCI Express x16 4.x) Steckplätze: 2
• Anzahl der M.2 (M) Steckplätze: 2
• PCI Express x1 (Gen 3.x) Steckplätze: 3
• PCI Express x16 Steckplätze: 2
• PCI Express x1 Steckplätze: 3

• Typ:
  • Hauptplatine
  • Gaming
  • DDR5
  • UEFI
• Geschwindigkeit: 4400 MHz
• Anschlüsse:
  • HDMI
  • USB 2.0
  • DisplayPort
  • USB 3.2
  • HDMI x 1
  • USB 2.0 x 4
  • PCI-Erweiterung (x1) x 3
  • Ethernet-LAN
  • SATA x 4
  • M.2 x 2
  • HDMI 2.1 x 1
  • USB-C 3.2 x 1
  • DIMM
  • 3 x USB 3.2 Gen 1 (3.1 Gen 1)
  • 2 x USB 3.2 Gen 2 (3.1 Gen 2)
  • DisplayPort x 1
  • RJ45 x 1
• Speichertyp: DDR4
• Konnektivität:
  • Bluetooth
  • Wi-Fi
  • Wi-Fi 6 GHz
  • Bluetooth 5.3
• Formfaktor: ATX
• Sockel: LGA 1700
• Chipsatz: Intel B760
• Farbe: Schwarz
• Auflösung: HD
• Schnittstelle: Gigabit Ethernet
• Speicher: 256 MB
• Anzahl der Speichersteckplätze: 4
• Lautsprecher: 7.1
• Kompatibel:
  • DDR4-SDRAM
  • PC
• Anschlüsse: SATA x 4
• Ton: Realtek ALC897
• Prozessorfamilie: Intel

B760 GAMING PLUS WIFI DDR4

7D98-043R

Produktspezifikationen:

• Sockel: LGA 1700
• RAM-Speicher max.: 128 GB
• Chipsatz: Intel B760
• Formfaktor: ATX

Hersteller-Nr.: 7D98-043R

Das MSI B760 GAMING PLUS WIFI DDR4 ist ein ATX-Mainboard für Nutzer, die einen leistungsstarken und vielseitigen PC auf Basis von Intel-Prozessoren mit LGA1700-Sockel aufbauen möchten. Es eignet sich sowohl für Gaming-Systeme als auch für Multimedia- und Produktivitäts-PCs. Dank des Intel B760 Chipsatzes und der Unterstützung von DDR4-SDRAM-Arbeitsspeicher mit bis zu 128 GB bietet das Mainboard eine solide Basis für unterschiedliche Nutzungsszenarien. Die integrierte 2.5 Gigabit Ethernet-Schnittstelle mit Dragon RTL8125BG-Controller sowie Wi-Fi 6 (802.11ax) sorgen für schnelle und stabile Netzwerkverbindungen. Für den Speicherausbau stehen M.2- und SATA-Schnittstellen zur Verfügung, zudem werden verschiedene RAID-Level unterstützt. Vielfältige USB-Anschlüsse, darunter USB 3.2 Gen 1, USB 3.2 Gen 2 sowie USB-C-Varianten, ermöglichen den Anschluss zahlreicher Peripheriegeräte. Die Onboard-Grafik erfordert eine kompatible CPU, und ein HD Audio-System mit 8 Kanälen rundet die Ausstattung ab. **Spezifikationen:** - Hersteller: MSI - Modell: B760 GAMING PLUS WIFI DDR4 - Gewicht: 1,434 kg - Prozessorsockel: LGA 1700 - Chipsatz: Intel B760 - Formfaktor: ATX - Arbeitsspeicher: DDR4-SDRAM, max. 128 GB, DIMM - Speicherschnittstellen: M.2, SATA, RAID 0/1/5/10 - Netzwerk: 2.5 Gigabit Ethernet (Dragon RTL8125BG), Wi-Fi 6 (802.11ax), Bluetooth - USB: USB 3.2 Gen 1, USB 3.2 Gen 2, USB-C 3.2 Gen 1, USB-C 3.2 Gen 2 - Audio: HD Audio (8-Kanal)

Das MSI B760 GAMING PLUS WIFI DDR4 Mainboard basiert auf dem Intel®-B760-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1700. Es verfügt über vier DDR4-DIMM-Slots im Dual-Channel-Betrieb für bis zu 192 GB Arbeitsspeicher. Zur weiteren Ausstattung des MSI B760 GAMING PLUS WIFI DDR4 gehören ein PCIe-4.0-x16-Slot, ein PCIe-4.0-x16-Slot (x4 Lanes) und drei PCIe-3.0-x16-Slots (x1 Lanes). Außerdem verfügt das MSI B760 GAMING PLUS WIFI DDR4 über 8-Kanal-Sound, eine 2,5 Gigabit-LAN-Schnittstelle, Wi-Fi 6E, vier SATA3-Anschlüsse, zwei M.2-Anschlüsse, Bluetooth 5.2 und eine Reihe an USB-Schnittstellen.

MSI B760 GAMING PLUS WIFI DDR4 - Mainboard - ATX - 128 GB - DDR4 - DIMM - RAID Level: 0 - 1 - 5 - 10 - SATA 6 GB/s - SATA - Audio - Bluetooth - Gigabit-LAN - HD-Audio - Lan - USB 3.2 - USB 3.0 - USB Typ C - WLAN - Bluetooth - USB 3.0 - USB Typ C - HDMI - SATA - PCI

MSI B760 GAMING PLUS WIFI DDR4. Prozessorhersteller: Intel, Prozessorsockel: LGA 1700, Kompatible Prozessoren: Intel® Celeron®, Intel® Pentium® Gold. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 128 GB, Arbeitsspeicher Typ: DIMM. Unterstützte Speicherlaufwerk-Schnittstellen: M.2, SATA, RAID Level: 0, 1, 5, 10. Ethernet Schnittstellen Typ: 2.5 Gigabit Ethernet, LAN-Controller: Dragon RTL8125BG, Top WLAN-Standard: Wi-Fi 6 (802.11ax). Komponente für: PC, Motherboardformfaktor: ATX, Motherboard Chipsatz Familie: Intel

Das MSI B760 GAMING PLUS WIFI DDR4 ist die ultimative Basis für jedes Gaming- oder professionelle Setup, das Geschwindigkeit und Konnektivität erfordert. Eigenschaften MSI B760 GAMING PLUS WIFI DDR4 Li...
