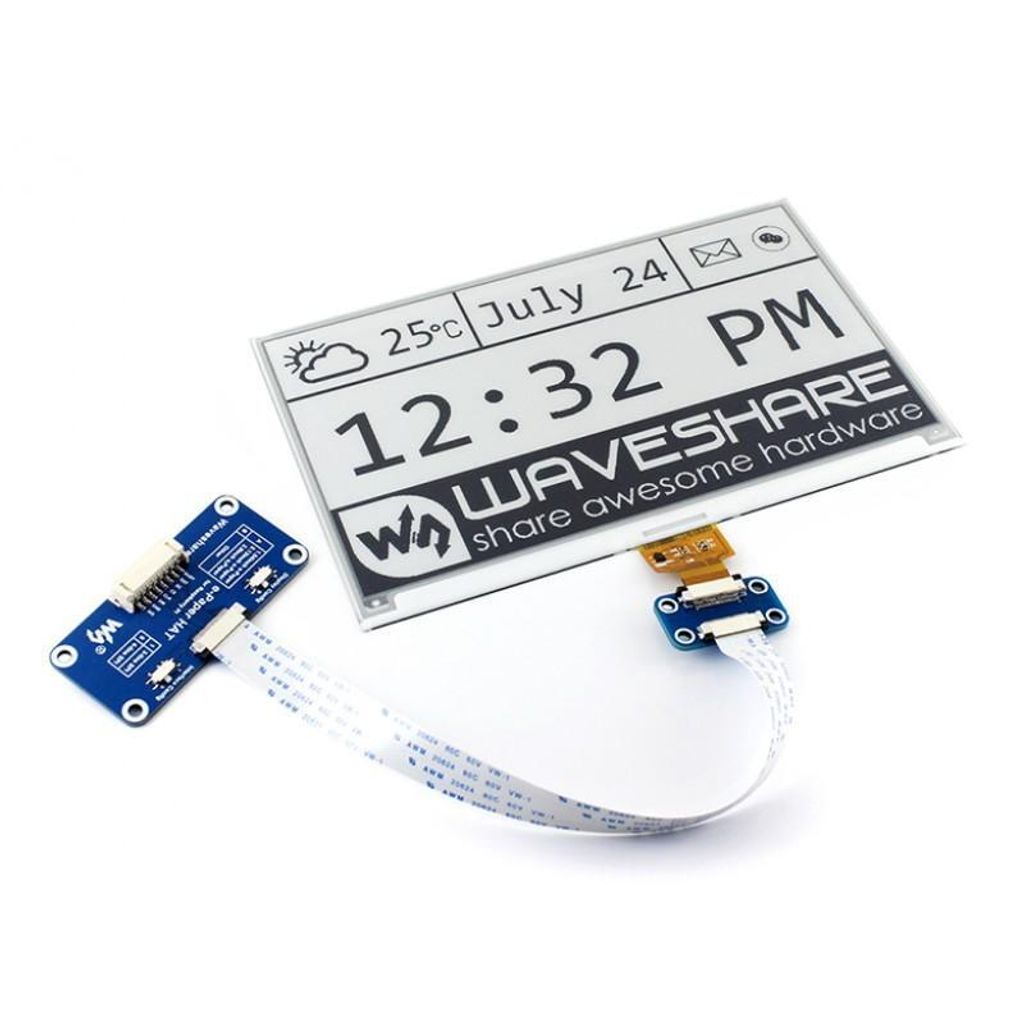

7.5 800×480 ePaper Display HAT für Raspberry Pi v2

Waveshare 7.5 800×480 ePaper Display HAT für Raspberry Pi v2
Dies ist ein 7,5 Zoll großes E-Ink-Displaymodul mit einer Auflösung von 800 × 480 Pixeln. Es verfügt über einen integrierten Controller, der über die SPI-Schnittstelle kommuniziert und unterstützt sowohl vollständige als auch partielle Aktualisierungen des Bildinhalts. Das Display kommt ohne Hintergrundbeleuchtung aus und zeigt den zuletzt dargestellten Inhalt auch ohne Stromversorgung dauerhaft an. Die geringe Leistungsaufnahme ermöglicht energieeffizienten Betrieb. Aufgrund seiner guten Lesbarkeit bei direkter Sonneneinstrahlung eignet sich das Modul für Anwendungen wie elektronische Regaletiketten und Industrieanzeigen.

Das Modul nutzt die SPI-Schnittstelle zur Kommunikation mit Mikrocontrollern und Einplatinencomputern wie Raspberry Pi, Arduino oder STM32. Es wird mit einem passenden Treiber-HAT für den Raspberry Pi sowie Befestigungsmaterial geliefert. Entwicklungsressourcen und Beispielanwendungen für verschiedene Plattformen stehen online zur Verfügung.

Das Display wird für die Darstellung von Informationen eingesetzt, die sich selten oder nur partiell ändern, etwa in elektronischen Preisschildern, Zeitplänen oder industriellen Anzeigen. Es bietet zwei Anzeigefarben (Schwarz und Weiß) sowie einen Betrachtungswinkel von über 170 Grad. Die Auffrischzeit beträgt ca. 5 Sekunden. Im Standby-Modus liegt der Stromverbrauch unter 0,017 mW. Aufgrund seiner passiven Anzeigetechnologie ist das Display besonders stromsparend und für batteriebetriebene Anwendungen geeignet.

Merkmale im Überblick

• 7,5 Zoll E-Paper-Display mit 800 × 480 Pixel Auflösung
• Keine Hintergrundbeleuchtung, Anzeige bleibt auch ohne Strom erhalten
• Ultra niedriger Stromverbrauch, Energiebedarf nur bei Bildaktualisierung
• Unterstützt partielle und vollständige Aktualisierung
• Großer Betrachtungswinkel von über 170 Grad
• SPI-Schnittstelle zur Ansteuerung mit gängigen Mikrocontrollern

Kompatibilität

• Raspberry Pi
• Arduino
• STM32
• Weitere Mikrocontroller mit SPI-Unterstützung

Technische Daten

• Betriebsspannung: 3,3 V
• Schnittstelle: SPI
• Auflösung: 800 × 480 Pixel
• Displaygröße: 163,2 mm × 97,92 mm
• Außenmaße: 170,2 mm × 111,2 mm
• Punktabstand: 0,205 mm × 0,204 mm
• Farbdarstellung: Schwarz und Weiß
• Graustufen: 2
• Auffrischzeit: ca. 5 Sekunden
• Auffrischungsleistung: 38 mW (typisch)
• Standby-Leistung: unter 0,017 mW
• Betrachtungswinkel: größer als 170°

Sonstige Daten

• Display-Controller integriert
• Kommt mit Beispielen und Anleitung für verschiedene Plattformen

Lieferumfang

• 7,5 Zoll E-Paper-Display
• ePaper Driver HAT
• RPi Schrauben Pack (2 Stück)

Links

• Produktseite mit Anleitung und Ressourcen (Waveshare)

Dies ist ein E-Ink-Displaymodul, 7,5 Zoll, 800x480 Auflösung, mit integriertem Controller, der über die SPI-Schnittstelle kommuniziert und partielle Aktualisierung unterstützt.
Aufgrund seiner Vorteile wie dem extrem niedrigen Stromverbrauch, dem weiten Betrachtungswinkel und der großartigen Wirkung unter Sonnenlicht ist es die ideale Wahl für Anwendungen wie Regaletiketten, Industrieinstrumente usw.

Eigenschaften

• Keine Hintergrundbeleuchtung, zeigt den letzten Inhalt auch im ausgeschalteten Zustand noch lange Zeit an
• Ultra niedriger Stromverbrauch, Strom wird im Grunde nur für die Aktualisierung benötigt
• SPI-Schnittstelle, für den Anschluss an Controller-Boards wie Raspberry Pi/Arduino/Nucleo usw.
• Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)

Spezifikationen

• Betriebsspannung: 3,3V
• Schnittstelle: SPI
• Außenmaße: 170,2mm × 111,2mm
• Displaygröße: 163,2mm × 97,92mm
• Punktabstand: 0,205 × 0,204
• Auflösung: 800 × 480
• Displayfarbe: schwarz, weiß
• Graustufe: 2
• Auffrischzeit: 5s
• Auffrischungsleistung: 38mW(typ.)
• Standby-Leistung: <0,017mW
• Betrachtungswinkel: >170°

Schnittstelle

SYMBOL	BESCHREIBUNG
VCC	3.3V
GND	Masse
DIN	SPI MOSI-Pin
CLK	SPI SCK-Pin
CS	SPI-Chipauswahl, low aktiv
DC	Daten/Befehlsauswahl (high für Daten, low für Befehl)
RST	Externer Reset, low aktiv
BUSY	Busy Status Ausgang, low aktiv

Lieferumfang

• 7,5Zoll E-Paper
• ePaper Driver HAT
• RPi Schrauben Pack (2 Stück)

Dokumentation / Downloads

• 5inch_e-Paper_HAT

- Stellen Sie sicher, dass das Gerät während der Nutzung auf einer nicht leitfähigen Oberfläche steht, um Kurzschlüsse zu vermeiden. - Überspannung vermeiden: Überprüfen Sie die korrekten Spannungseinstellungen Ihres Systems. - Halten Sie das Produkt fern von Feuchtigkeit, Wasser oder anderen Flüssigkeiten. - Kinder sollten das Produkt nur unter Aufsicht eines Erwachsenen verwenden. - Beim Umgang mit GPIO-Pins auf korrekte Schaltung achten, um Schäden an der Hardware zu verhindern. - Vor Manipulationen (z. B. Kabel an- oder abstecken) die Stromversorgung des Raspberry Pi trennen. - Direkte Sonneneinstrahlung oder extreme Temperaturen vermeiden, um Display und Elektronik nicht zu beschädigen. - Bei einem nicht eigenständig reparieren, sondern den Hersteller oder Fachpersonal . - Entsorgung gemäß den lokalen Vorschriften für Elektroschrott durchführen. - Elektronische Komponenten gem. WEEE-Richtlinien umweltgerecht entsorgen.
