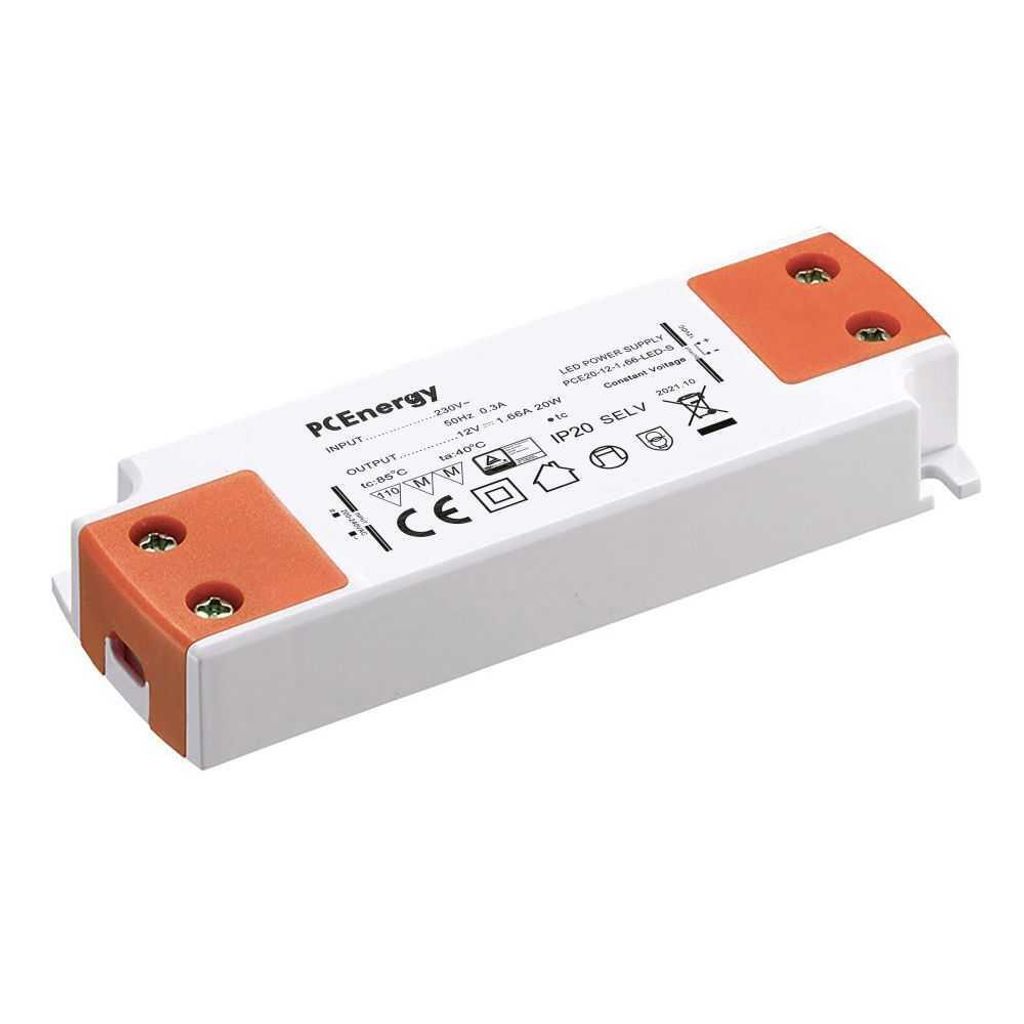

LED Treiber, Slim, 12V DC, 1,66A, 20W

LED Treiber, Slim, 12V DC, 1,66A, 20W
Das PCE20-12-1,66 SLIM LED Netzteil ist ein kompaktes Vorschaltgerät zur Versorgung von LED-Leuchtmitteln. Es liefert eine konstante Ausgangsspannung von 12 V DC bei einem Ausgangsstrom von 1,66 A und erreicht dabei eine Leistung von 20 W. Die Bauform ist besonders schlank und für die Anbringung auf oder in Möbeln wie Schränken, Kommoden oder Vitrinen konzipiert. Die Eingangsspannung beträgt 230 V AC bei 50/60 Hz. Das Gerät ist für den Einsatz im Innenbereich mit Schutzart IP20 ausgelegt und verfügt über mehrere integrierte Schutzfunktionen gegen Überlast, Überspannung, Übertemperatur und Kurzschluss. Im Fehlerfall wird der Betrieb durch den integrierten Hiccup-Modus automatisch wieder aufgenommen.

Das Netzteil ist für den Einsatz mit LED-Leuchtmitteln wie G4, MR11, MR16 sowie verschiedenen LED-Bändern geeignet. Es erfüllt die Anforderungen gemäß DIN EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3, EN 61347-1, EN 61347-2-13 sowie EN 62493. Die Leistungsaufnahme im Standby-Modus beträgt unter 0,5 W. Die Betriebstemperatur reicht von -20 °C bis +50 °C, die Lagertemperatur von -40 °C bis +80 °C bei einer relativen Luftfeuchtigkeit zwischen 20 % und 90 %.

Merkmale im Überblick

• Schutz gegen Überlast, Übertemperatur, Überspannung und Kurzschluss
• Hiccup-Modus zur automatischen Wiederherstellung
• Schlanke Bauform für Möbelintegration

Kompatibilität

• G4 LED-Leuchtmittel
• MR11 und MR16 LED-Lampen
• LED-Stripes (12 V DC)
• Möbeleinbau (z. B. Vitrinen, Schränke)

Technische Daten

• Eingangsspannung: 230 V 50/60 Hz, 0,3 A max.
• Ausgangsspannung: 12 V DC
• Ausgangsstrom: 1,66 A
• Leistung: 20 W
• Standby-Leistungsaufnahme: < 0,5 W
• Schutzart: IP20
• Schutzfunktionen: Überlast, Überspannung, Übertemperatur, Kurzschluss
• Wiederanlauf: Automatisch (Hiccup-Modus)
• Betriebstemperatur: -20 °C bis +50 °C
• Lagertemperatur: -40 °C bis +80 °C
• Relative Luftfeuchtigkeit: 20 % bis 90 %
• Abmessungen (ohne Kabel): 102,9 x 33,5 x 16,1 mm
• Normen: EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3, EN 61347-1, EN 61347-2-13, EN 62493
• en: / GS
• Konformität: ERP EU2019/2020, RoHS, REACH
• Möbelzulassung: MM-Zeichen

Lieferumfang

• 1x LED Treiber PCE20-12-1,66 SLIM

Das PCE20-12-1,66 SLIM LED Netzteil eignet sich perfekt zum Vorschalten und Versorgen von LED-Leuchtmitteln, wie z.B. G4, MR11 und MR16 LED Lampen sowie verschiedenster LED-Bänder (Stripes).
Der Transformator wandelt den herkömmlichen Steckdosen-Wechselstrom auf eine Gleichspannung von 12V zu 1,66A um und bietet damit eine Leistung von 20 Watt.
Mit der besonders kleinen und kompakten Bauweise eignet es sich ideal zum Anbringen auf sowie in Möbeln wie z.B. Schränken, Kommoden, Vitrinen u. v. m.
Die IP20 Schutzart Einstufung und der integrierte Überlastungs-, Überspannungs-, Übertemperatur-, sowie Kurzschluss-Schutz sorgen für Sicherheit für das Gerät und die angeschlossenen Leuchtmittel.
Dabei ermöglicht der zusätzliche Hiccup-Modus eine automatische Wiederherstellung zum Dauerbetrieb, nachdem ein Fehlerzustand behoben wurde.

Eigenschaften

• Ausgangsspannung: 12V Gleichspannung
• Ausgangsstrom: 1,66A Gleichstrom
• Leistung: 20 Watt
• Leistungsaufnahme im Standby: < 0,5 Watt
• IP 20 Schutzart Einstufung
• Geschützt gegen Überlastung, Übertemperatur, Überspannung, sowie Kurzschlüsse
• Hiccup-Modus für automatische Wiederherstellung zum Dauerbetrieb
• DIN Norm konform: EN 55015; EN 61547; EN 61000-3-2; EN 61000-3-3; EN 61347-1; EN 61347-2-13; EN 62493
• Netzteil verfügt über eine MM Möbelzulassung
• ERP EU2019/2020 konform
• RoHS und REACH-konform
• Eingangsspannung: 230V 50/60HZ; 0,3A max.
• Betriebstemperatur: -20 °C bis 50 °C
• Relative Luftfeuchtigkeit im Betrieb: 20 - 90 %
• Lagertemperatur: -40 °C bis 80 °C
• Maße (Gehäuse ohne Kabel): 102,9 x 33,5 x 16,1mm (LxBxH)

- Gerät nur in trockenen und gut belüfteten Umgebungen verwenden. - Netzteil nicht öffnen oder eigenständig reparieren, um Stromschlaggefahr zu vermeiden. - Vor Gebrauch sicherstellen, dass die Eingangsspannung mit den Angaben auf dem Netzteil übereinstimmt. - Gerät vor Feuchtigkeit, Staub und direkten Wärmequellen schützen. - Nur für geeignete LED-Produkte und innerhalb der angegebenen Leistungsgrenzen verwenden. - Netzteil vom Stromnetz trennen, bevor Installationen oder Wartungen vorgenommen werden. - Beschädigte Kabel oder Gehäuse sofort ersetzen, um Kurzschluss- oder Brandgefahr zu vermeiden. - Nach Ende der Lebensdauer umweltgerecht entsorgen, nicht im Hausmüll entsorgen. - Lokale Entsorgungsvorschriften beachten und qualifizierte Recyclingstellen nutzen. - Von Kindern fernhalten, da Kleinteile verschluckt werden könnten oder Verletzungsgefahr besteht.
