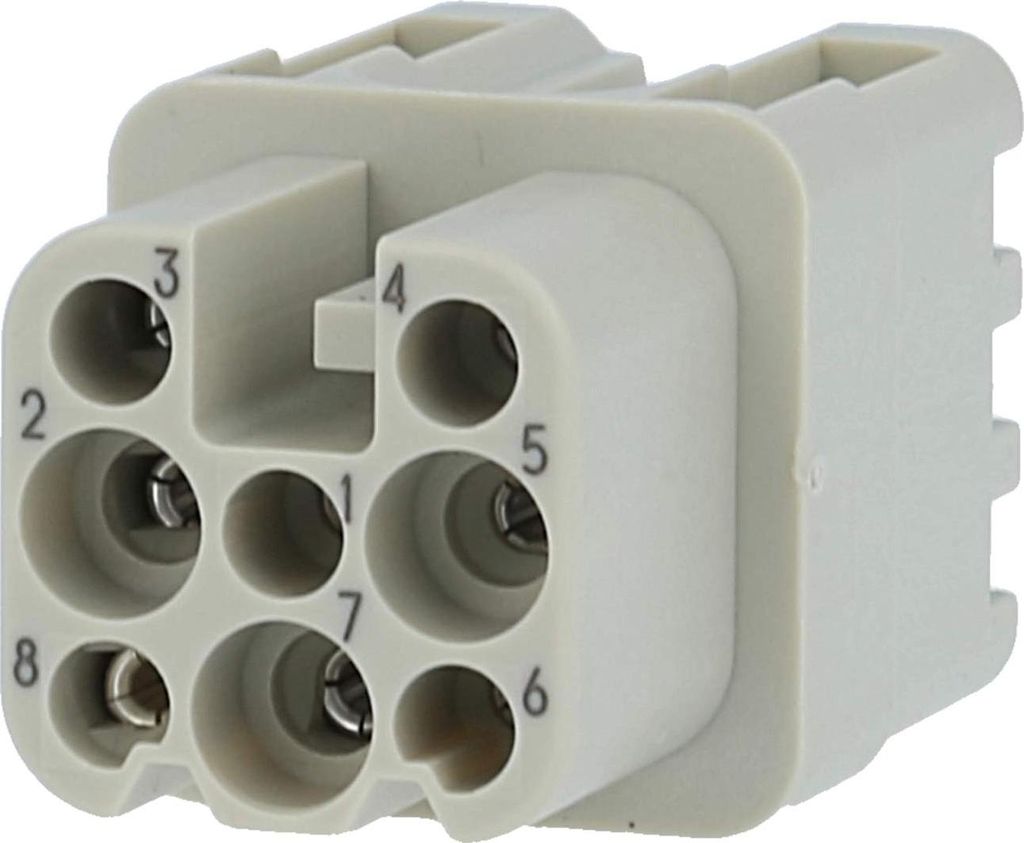

HART Han 8D-F Quick Lock 0,3 09360082732 -1,5qmm 09360082732

Harting Han 8D-F Quick Lock 09360082732

Hersteller:Harting
Bezeichnung:Han 8D-F Quick Lock 0,3 - 1,5qmm
Typ:09360082732
Anzahl der Leistungskontakte:8
Kontakteinsatz ohne Kontakte:nein
Kontaktausführung:Buchse
Polzahl:8
Werkstoff des Steckverbindereinsatzes:Thermoplast
Bemessungsstrom In:10 A
Betriebstemperatur:-40..125 °C
Bemessungsspannung:50 V
Bemessungsstoßspannung:1,5 kV
Verschmutzungsgrad:3
Ausführung des elektrischen Anschlusses:Federzuganschluss
Mit Drahtschutz:nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,25..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:0,25..1,5 mm²
Werkstoff der Kontaktbeschichtung:Silber
Werkstoff des Kontakteinsatzes:Thermoplast
Werkstoff des Kontaktes:sonstige Kupferlegierungen
Brennbarkeitsklasse des Isolierstoffs nach UL 94:V0
Mit Schutzleiter:nein
Min. Anzahl der Steckzyklen:500

Harting Han 8D-F Quick Lock 09360082732: weitere Details

Einsätze, Han-Quick Lock Anschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 3 A, Kontakte: 8, Leiterquerschnitt: 0,25...1,5 mm², Kupferlegierung, versilbert

Geliefert wird: Harting Han 8D-F Quick Lock 0,3 - 1,5qmm 09360082732, Verpackungseinheit: 1 Stk., EAN: 5713140054837

09360082732 HARTING Han 8D Buchseneinsatz (F) Quick-Lock-Anschluss, 8-polig AC 50V / DC 120V, 10A: Typ: 8D Quick-Lock Einsatz Bauart: Buchseneinsatz (F) Polzahl: 8-polig Beschriftung: 1 - 8 Anschlusstechnik: Quick-Lock-Anschluss Bemessungsspannung: AC/DC: AC 50V/DC 120V nach UL: 50V nach CSA: 50V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 0,8kV Verschmutzungsgrad: 3 Durchgangswiderstand: kleiner als 3,0mOhm Isolationswiderstand: größer gleich10Ohm Querschnitt: mm2 : 0,25 mm2 - 1,5 mm2 AWG: AWG24 - AWG16 Abisolierlänge: Länge: 10,0mm Maße: Länge: 35,9mm Breite: 21,0mm Höhe: 21,0mm Ader Aderdurchmesser max.: 3,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: größer gleich500 Passend für: 3A-Gehäuse Werkstoff: Isolierstoff: Polyamid (PA) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: HB nach UL94 Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug. - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie. - Steckkompatibel mit 8U-Crimpeinsatz. - Vibrations- und schockfest. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 8 polig

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Han 8D-F Quick Lock 0,3 - 1,5qmm 09 36 008 2732 Anzahl der Leistungskontakte 8, Kontaktausführung Buchse, Polzahl 8, Werkstoff des Steckverbindereinsatzes Thermoplast, Bemessungsstrom In 10A, Betriebstemperatur -40 ... 125°C, Bemessungsspannung 50V, Bemessungsstoßspannung 0,8kV, Verschmutzungsgrad 3, Ausführung des elektrischen Anschlusses Federzuganschluss, Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,25 ... 1,5mm², Anschließbarer Leiterquerschnitt mehrdrähtig 0,25 ... 1,5mm², Werkstoff der Kontaktbeschichtung Silber, Werkstoff des Kontakteinsatzes sonstige, Werkstoff des Kontaktes sonstige Kupferlegierungen, Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0, Min. Anzahl der Steckzyklen 500, Einsätze, Han-Quick Lock Anschluss, Buchse, Polycarbonat, RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 3 A, Kontakte: 8, Leiterquerschnitt: 0,25...1,5 mm², Kupferlegierung, versilbert
