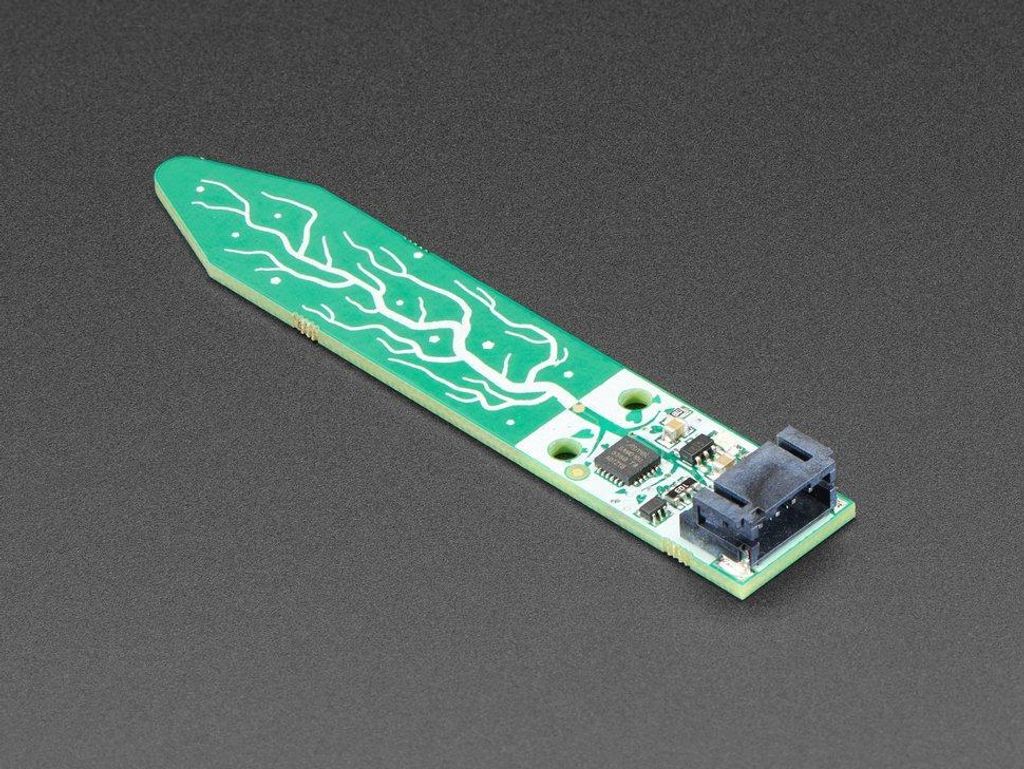

Adafruit Bodenfeuchtensor, STEMMA und I2C

Die meisten preiswerten Bodensensoren sind resistiv, d. h. sie haben zwei Zinken und der Sensor misst die Leitfähigkeit zwischen den beiden. Diese funktionieren anfangs gut, beginnen aber schließlich wegen des freiliegenden Metalls zu oxidieren. Selbst wenn sie vergoldet sind! Die Widerstandsmessung steigt und steigt, so dass Sie Ihren Code ständig neu kalibrieren müssen. Außerdem funktionieren Widerstandsmessungen nicht immer in lockerem Boden.

Diese Konstruktion mit einer kapazitiven Messung ist da besser. Kapazitive Messungen verwenden nur eine Sonde, haben kein freiliegendes Metall und führen keine Gleichströme in Ihre Pflanzen ein. Wir verwenden das in den ATSAMD10-Chip eingebaute kapazitive Touch-Messsystem, das Ihnen einen Messwert von etwa 200 (sehr trocken) bis 2000 (sehr nass) liefert. Als Bonus geben wir Ihnen auch die Umgebungstemperatur aus dem internen Temperatursensor auf dem Mikrocontroller, es ist nicht hochpräzise, vielleicht gut zu + oder - 2 Grad Celsius.

Damit Sie den Sensor mit so gut wie jedem Mikrocontroller verwenden können, haben wir eine I2C-Schnittstelle. Schließen Sie ein 4-poliges JST-PH-Kabel an Ihren Mikrocontroller oder Einplatinencomputer an 3-5V Strom, Masse, I2C SDA und I2C SCL an und dann führen Sie unseren Arduino oder CircuitPython Code aus, um die Temperatur und die kapazitive Messung auszulesen. Kein Löten erforderlich!

Bitte beachten Sie: Dies ist nur der Sensor, Sie benötigen zusätzlich ein JST 4-PH Kabel, um ihn anzuschließen! Sie können Seeed-Grove-Kabel und -Platinen zum Anschließen verwenden - das Grove-Kabel sieht etwas anders aus, passt aber gut.

Sehen Sie sich die vollständige Anleitung für Schaltpläne, Verdrahtung, Code und mehr an!

Überblick:

Dieses Design ist mit einer kapazitiven Messung überlegen. Bei kapazitiven Messungen wird nur eine Sonde verwendet, es gibt kein freiliegendes Metall und es werden keine Gleichströme in Ihre Pflanzen eingeleitet. Wir verwenden das in den ATSAMD10-Chip eingebaute kapazitive Touch-Messsystem, das Ihnen einen Messwert zwischen 200 (sehr trocken) und 2000 (sehr nass) liefert.

Technische Details:

• Produktabmessungen: 76.2mm x 14.0mm x 7.0mm / 3.0" x 0.6" x 0.3"
• Produktgewicht: 4.0g / 0.1oz

Sie können auch unsere "Dokumente" für weitere Informationen anschauen

Packungsliste:

• 1x STEMMA Bodensensor - I2C kapazitiver Feuchtesensor
