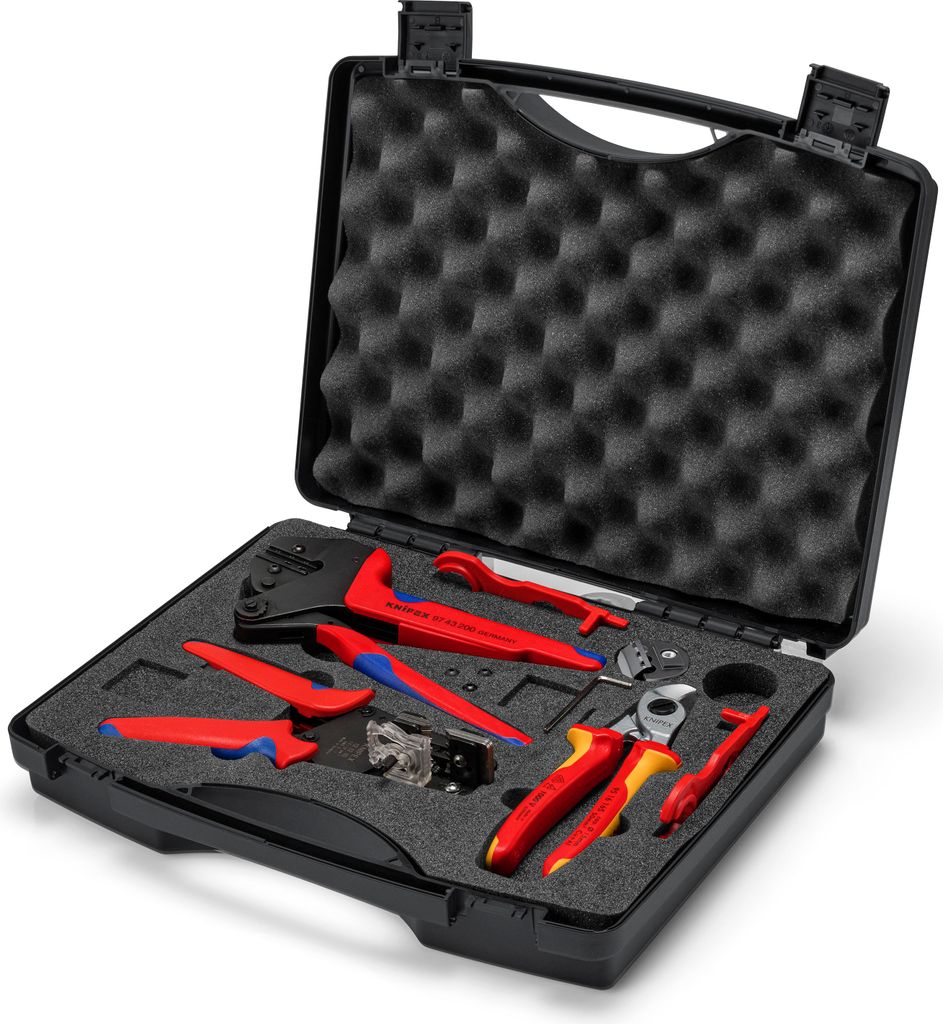

KNIPEX Werkzeugkoffer fuer Photovoltaik MC4 (97 91 04 V01)

Werkzeugkoffer für Photovoltaik für Solar-Steckverbinder MC4® (Multi-Contact) 7-teilig

Bestückt mit Werkzeugen für den Photovoltaik-Bereich
Mit Crimp-Systemzange 97 43 200 A für auswechselbare Crimpeinsätze - Crimpdruck ist werkseitig präzise eingestellt (kalibriert)
Mit Kabelschere 95 16 165 für Cu-Kabel bis Ø 15 mm
Mit Montagewerkzeug (Innensechskantschlüssel) zum Wechseln der Crimpeinsätze
Mit Montagewerkzeug-Set 97 49 66 2 zum Anziehen und Lösen der Kabelverschraubung bei MC4® Solarsteckern sowie Lösen der Verriegelung der MC4® Gehäusen
Schaumstoffeinlage mit Mulden für die Aufnahme der Werkzeuge, für 2 Crimpeinsätze und 2 Positionierhilfen
Mit Crimpeinsatz 97 49 66 für Solar-Steckverbinder MC4® (Multi-Contact) 2,5 - 6,0 mm², Kontaktaufnahme 97 49 66 1 und Montagewerkzeug-Set 97 49 66 2
Mit Präzisions-Abisolierzange 12 12 11 (1,5 / 2,5 / 4,0 / 6,0 mm²) mit Formmessern für kleinere Abisolierwerte

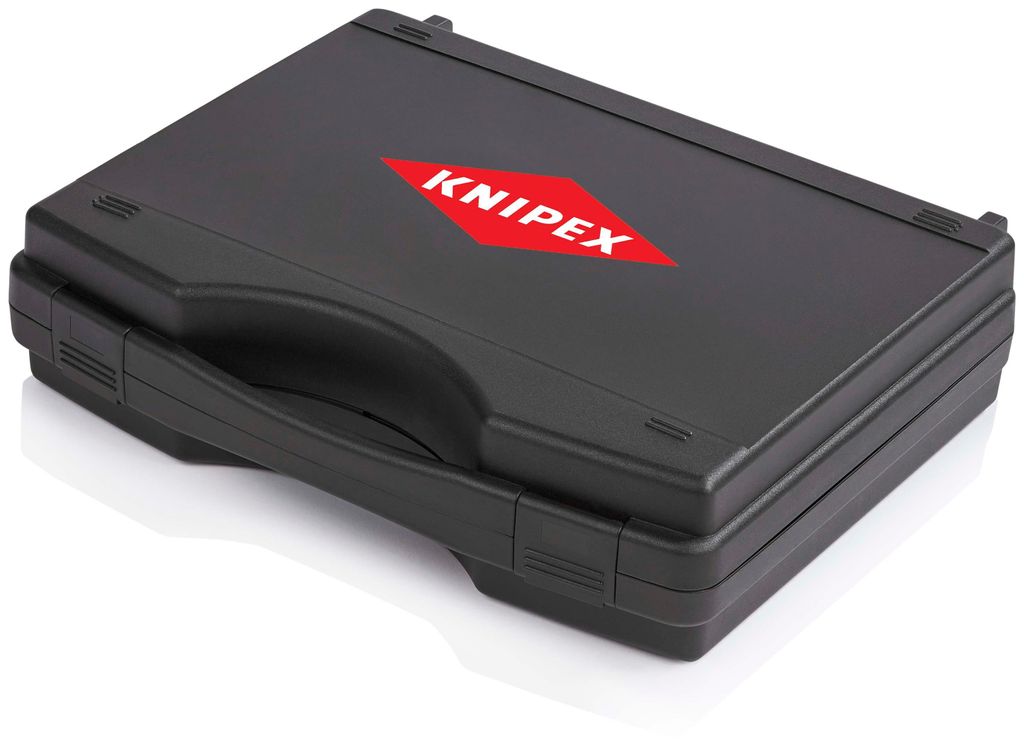

Schlagfester Kunststoffkoffer

Produktinformationen 97 43 200 A Crimp-Systemzange:
Nur ein Werkzeug für fast 1000 Crimpanwendungen: nutzbar mit allen Crimpeinsätzen und Kontaktaufnahmen 97 49 XX
Nahezu parallele Crimpbewegung
Gleichbleibend hohe Crimpqualität durch Präzisionseinsätze und Zwangssperre (entriegelbar)
Crimpdruck ist werkseitig präzise eingestellt (kalibriert), nachstellbar
Kraftverstärkung durch Hebelübersetzung für ermüdungsarmes Arbeiten
Ergonomisch geformte Griffe
Verschiedene Positionierhilfen zur präzisen Lagebestimmung

Werkzeugkörper: Chrom-Vanadin-Elektrostahl in Sondergüte, ölgehärtet
Zugelassene Verpressung nach UL in Verbindung mit den KNIPEX-Aderendhülsen 97 99 330 – 399
Der Crimpeinsatz kann mittels zwei Schrauben einfach ausgewechselt werden. Bitte beachten Sie dazu die Bedienungsanleitung
Zange ohne Crimpeinsatz, ohne Koffer
Die Crimpeinsätze 97 49 xx der Crimp-Systemzange 97 43 200 sind nicht kompatibel mit der KNIPEX MultiCrimp 97 33 01/02

Zange: brüniert
Kopf: brüniert
Griffe: mit Mehrkomponenten-Hüllen
Gewicht: 574 g
Abmessungen: 200 x 95 x 20 mm

Produktinformation 97 49 66 Crimpeinsatz Für Solar-Steckverbinder MC4® (Multi-Contact) & MC4® EVO2 2,5/4/6 mm²:
Die optional erhältlichen Kontaktaufnahmen 97 49 66 1 für MC4® und 97 49 66 1 EVO für MC4® EVO 2 erleichtern die Führung der Kontakte beim Crimpvorgang
Für MC4® und MC4® EVO 2 Crimpkontakte, Kapazität 2,5 / 4 / 6 mm²

Anwendung: MC4® & MC4® EVO2
Kapazität Quadratmillimeter: 2,5 / 4 / 6 mm²
Anzahl der Nester: 3
AWG: 14 / 12 / 10

Produktinformationen 95 16 165 Kabelschere VDE:
Schneidet glatt und sauber, ohne zu quetschen
Leichter Schnitt bei Einhandbedienung
Nachstellbares Schraubgelenk, selbstsichernd
Schneidet Cu- und Al-Mehrleiterkabel feinadrig bis Ø 15 mm (50 mm²)
Nicht für Stahldraht und hartgezogene Kupferleiter geeignet
Gehärtete Schneiden mit Präzisionsschliff
Mit Klemmschutz

Schere: verchromt
Griffe: isoliert mit Mehrkomponenten-Hüllen VDE
Gewicht: 262 g
Abmessungen: 165 x 47 x 21 mm
Norm: DIN EN 60900 IEC 60900
Schneidwert Cu-Kabel, mehrdrähtig: 50 mm²
Schneidwert Cu-Kabel, mehrdrähtig: Ø 15 mm
AWG: 1 / 0

Produktinformationen 97 49 66 2 Montagewerkzeug-Set Für Solar-Steckverbinder MC4® (Multi-Contact):
Satz aus zwei Montagewerkzeugen
Zum Anziehen und Lösen der Kabelverschraubung bei MC4® Solarsteckern
Zum Lösen der Verriegelung von MC4® Gehäusen (auch bei aufgesteckter Sicherungshülse)

Produktinformationen 12 12 11 Präzisions-Abisolierzange mit Formmessern 1,5/2,5/4/6 mm²:
Formschlüssiges Abisolieren auch von schwer zu entfernenden Isolierwerkstoffen auch mehrlagig
Ein zweites Messerpaar hält die verbleibende Isolierung zuverlässig fest
Genau auf den jeweiligen Leiterquerschnitt abgestimmte, auswechselbare Formmesser
Mit einstellbarem Längenanschlag für gleiche Abisolierlängen bei Serienarbeit
Für Solarkabel, speziell abgestimmt auf mehrlagige

Zange: brüniert
Griffe: mit Mehrkomponenten-Hüllen
Gewicht: 449 g
Abmessungen: 195 x 107 x 33 mm
Abisolierwerte Quadratmillimeter: 1,5 / 2,5 / 4,0 / 6,0 mm²
AWG: 16 / 14 / 12 / 10

Produktinformationen 97 49 66 1 Kontaktaufnahme für 97 49 66 (Solar-Steckverbinder MC4®):
Kontaktaufnahme für KNIPEX Crimpzangen und -einsätze

Breite:

345 mm

Tiefe:

80 mm

Länge (mm):

280 mm

Gewicht:

2,01 kg

Menge pro Packung:

5 Stück(e)

Typ:

Kabelformsatz

Produktfarbe:

Grau, Orange, Rot

Crimpgröße (Sechskantcrimpen):

2.49 mm, 2.54 mm, 3.25 mm, 3.50 mm, 3.84 mm, 4.52 mm, 4.75 mm, 5.4 mm, 5.41 mm

Maximaler Rohrdurchmesser:

1,5 cm

Tragetasche:

Ja
