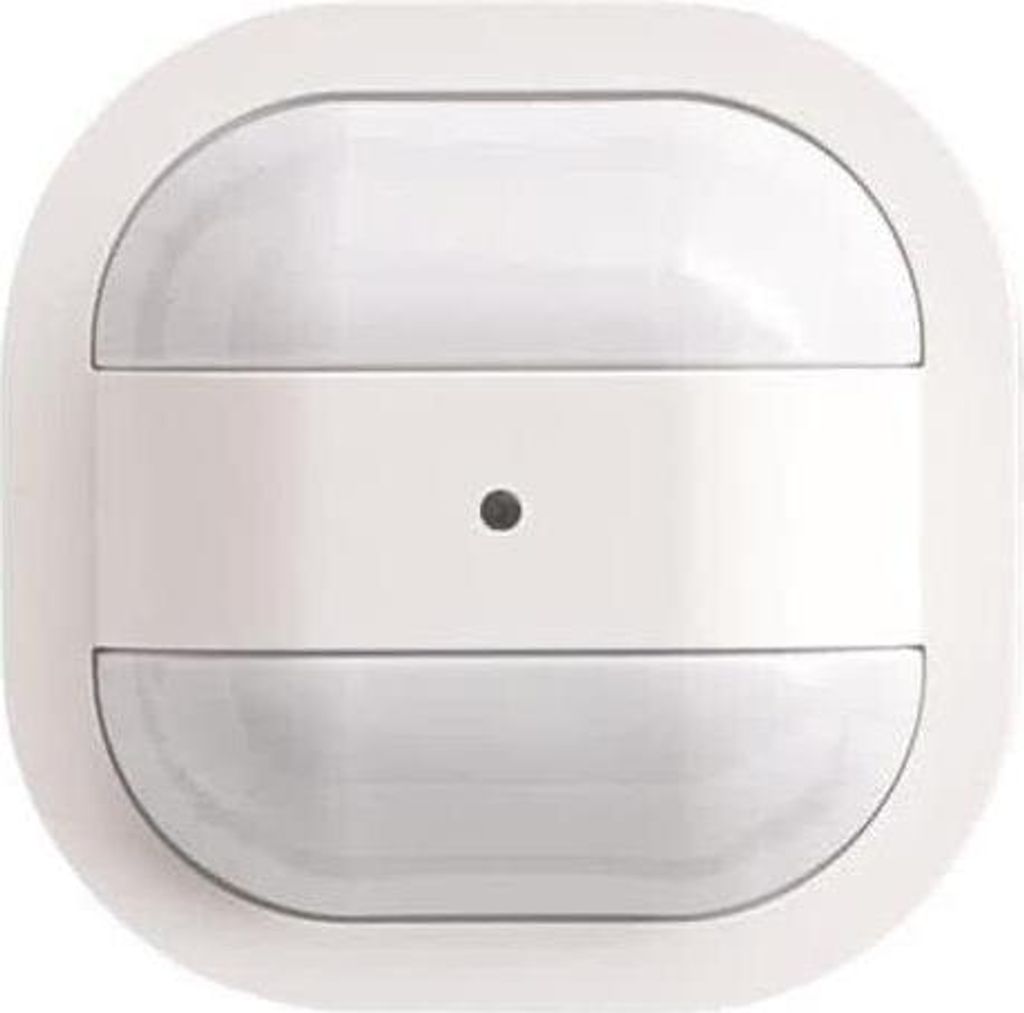

BUSCH JAEGER 64753-24 PM flex Universal Sensor 12 Meter 2CKA006800A3026

Functions at a glance
Master presence detector with mixed light measurement.
For switching lighting systems that depend on brightness and movement.
Zur Konstantlichtregelung in Kombination mit LED-Dimmer-Einsatz flex 64851 U.
Zur Heizung-/Klima-/Lüftungsregelung in Kombination mit Relais-Einsatz flex, 2-fach, 64821 U.
Detection range (for installation height of 3 m): circular
Seated persons: up to Ø 10 m, walking persons: up to Ø 12 m.
Extension of the detection range by means of master/slave combination.
Mounting height: 35 mm
For semiautomatic and fully automatic operation.
Additional activation/deactivation possibility through pushbutton input.
With continuous light/duration-off function (8 hrs), IR service remote control necessary.
With teach-in function of the brightness switching threshold, IR service remote control required.
With brightness-independent test mode for evaluating the detection zone.
With detection display in test mode.
Remote control possible via IR service remote control 6843.
Adjustment elements accessible on the front side.
Surveillance density: 72 sectors with 640 switching segments.
Switch-off delay: approx. 1 min. - 30 min. or short-time pulse 1s adjustable.
Compatible with all flexTronic inserts.
For relay insert flex, 1gang, 64811 U.
For relay insert flex, 2gang, 64821 U.
For e-contact insert flex, 1gang, 64814 U.
For LED touch dimmer insert flex, 1gang, 64851 U.
For extension insert flex, 64891 U.
Control element: 2 controllers for setting the brightness switching threshold and switch-off delay.
Display elements: LED for status display.
Protection class (device): IP 20
Temperature range (device): -5 °C - 45 °C
Storage temperature range: -25 °C - 70 °C
Detection range: frontal: 6 m, lateral: 6 m, at mounting height: 3 m
Brightness limit value: 5 Lux
Detection angle: 360 °
Dimensions: (L x W x D): 94 mm x 94 mm x 43 mm
Mounting height: 2 m - 4 m
The detection range with a central approach is reduced.
The range specifications refer only to an ambient temperature of 21°C.
Please order the respective flush-mounted insert separately.
RAL colour number: Ähnlich 9016
ab Dezember 2022

Busch-Jaeger Universal Sensor 64753-24

Hersteller:Busch-Jaeger
Bezeichnung:Universal Sensor 12 Meter
Typ:64753-24
Ausführung:Präsenzmelder
Montageart:Unterputz
Konstantlichtregelung:ja
HLK-Ansteuerung:ja
Vernetzbar:ja
Geeignet für drahtlose Übertragung:nein
Unterkriechschutz/Rückfeldüberwachung:ja
Montagehöhe:3 m
Max. Reichweite zu einer Seite:6 m
Max. Reichweite frontal:6 m
Erfassungsfeld Durchmesser auf Fußboden:12 m
Ansprechempfindlichkeit einstellbar:nein
Ansprechhelligkeit einstellbar:ja
Teach-Funktion für Ansprechhelligkeit:ja
Abdimmfunktion mit Dimmeinsatz:ja
Tierschneise:nein
Treppenhausüberwachung:ja
Kombination Bewegungsmelder/Tastschalter:nein
Mit Orientierungslicht:nein
Werkstoff:Kunststoff
Werkstoffgüte:Thermoplast
Halogenfrei:ja
Geeignet für Schutzart (IP):IP20
Betriebsartenschalter:nein
Min. Einschaltdauer:60 s
Max. Einschaltdauer:30 min
Ausschaltverzögerung selbstlernend:nein
Erfassungswinkel horizontal:90..360 °
Kompatibel mit Apple HomeKit:nein
Farbe:weiß
RAL-Nummer (ähnlich):9016
Kompatibel mit Google Assistant:nein
Kompatibel mit Amazon Alexa:nein
IFTTT-Unterstützung verfügbar:nein

Busch-Jaeger Universal Sensor 64753-24: weitere Details

Präsenzmeldersensor mit Mischlichtmessung. Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich (bei 3 m Montagehöhe): kreisförmig, sitzende Personen: bis zu Ø 10 m, gehende Personen: bis zu Ø 12 m. Zur Konstantlichtregelung in Kombination mit LED-Dimmer-Einsatz flex, 64851 U. Zur Heizung-/Klima-/Lüftungsregelung in Kombination mit Relais-Einsatz flex, 2-fach, 64821 U. Kompatibel zu allen flex-Einsätzen. Fernbedienbar über IR Service-Handsender 6843. Einstellelemente frontseitig zugänglich. Erweiterung des Erfassungsbereiches durch Haupt-/Nebenstellen Kombination. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Für halb- und vollautomatischen Betrieb. Mit Dauerlicht-/Dauer-Aus-Funktion (8 Std), IR Service-Handsender erforderlich. Mit Teach-In Funktion der Helligkeitsschaltschwelle, IR Service-Handsender erforderlich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Überwachungsdichte: 72 Sektoren mit 640 Schaltsegmenten. Ausschaltverzögerung: 1 min bis 30 min oder Kurzzeitimpuls 1 s einstellbar. Für Relais-Einsatz flex, 1-fach, 64811 U. Für Relais-Einsatz flex, 2-fach, 64821 U. Für e-contact-Einsatz flex,1-fach, 64814 U. Für LED-Tastdimmer-Einsatz flex, 64851 U. Für Nebenstelleneinsatz flex, 64891 U. Aufbauhöhe: 35 mm. Den entsprechenden UP-Einsatz bitte separat . Die Reichweitenangaben beziehen sich auf eine Umgebungstemperatur von 21 °C.

Geliefert wird: Busch-Jaeger Universal Sensor 12 Meter 64753-24, Verpackungseinheit: 1 Stk., EAN: 4011395295304

BUSCH-JAEGER 64753-24 PM flex, Universal Sensor, 12 Meter (2CKA006800A3026)
