IGM | FKP900 Bohrschablone 900mm + GRATIS 100 Stifte 8x35

Technische Daten

• Art: FKP900
• Abstand der Löcher: 32 mm (Euro-Norm)
• Max. Teilebreite pro Aufspannung: 900 mm
• Maximale Breite des Teils: unbegrenzt
• Dicke der Platte: unbegrenzt
• Anzahl der Löcher: 26
• Für die Stifte: Ø 8 mm
• Für Regalstützen: Ø 3 mm, Ø 5 mm
• Für NK-Scharniere: Ø 3 mm (Schrauben), Ø 5 mm (Euroschrauben)
• Für die Griffe: Ø 4-5 mm
• Abstände der Bohrungen: vielfache von 32 mm
• Verwendung: dübeln, Bohren von Befestigungen, Griffen, Einlegeböden und NK-Scharnieren (Hettich, Blum, Mepla, Grass, usw.)

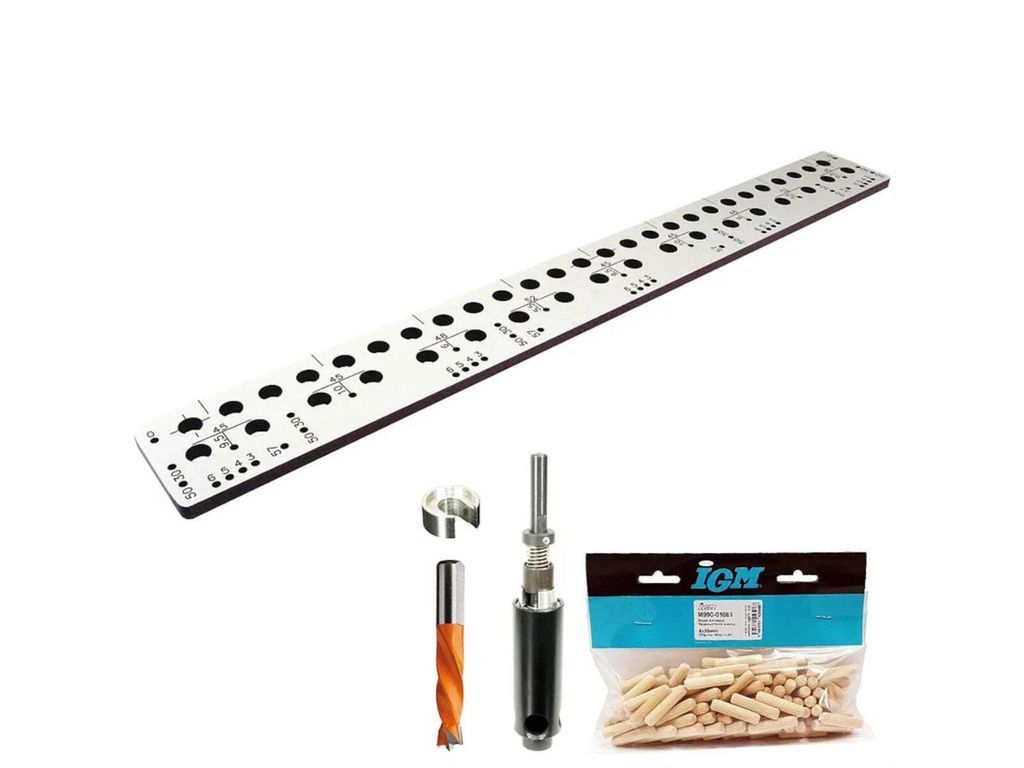

Lieferumfang

• 1× Bohrschablone FKP900
• 1× Bohrspindel FKP101
• 1 Ring zur schnellen Änderung der Bohrtiefe (+15 mm für 35 mm Stifte)
• 1× Dübelbohrer HM D5×30 S8
• 1× Markierungsspitze für NK-Scharniere
• 1× Satz Anschläge zur Markierung auf dem Teil
• 1× Satz Anschläge für lange Verbindungen
• + 100 Stück Stifte Ø 8×35 mm

Einfachheit und Schnelligkeit - einfache Verarbeitung des gesamten Körpers.

- Zum Eindübeln in die Oberfläche
- Löcher für Affirmationen in Oberflächen
- Für Regalträger
- Zum Bohren von Griffen
- Für NK-Scharniere (Hettich, Blum, Mepla, Grass und andere)

Universal bohr-Dübel-Vorrichtung ist zum präzisen und produktiven Handdübeln von Möbelteilen im Euro-Raster von 32 mm, zum Bohren von Löchern für Regalträger mit einem Durchmesser von 3 und 5 mm, zum Bohren von Löchern für Griffe, zum Bohren und Markieren von Löchern für NK-Scharniere bestimmt. Die FKP900 enthält Schablonen zum Vorbohren von Löchern für die gängigsten NK-Scharniere. Mit der FKP900-Schablone können Sie sowohl Löcher für Euro-Schrauben oder Scharnierscheibenschrauben am Karosserieteil anbringen als auch Löcher für das Scharnier an der Tür vorbohren, einschließlich der Markierung der Mitte der NK-Scharnierschale. Mit der FKP900 erreichen Sie eine hohe Präzision und Produktivität sowohl in der Werkstatt als auch am Fließband. Die Schablone ist für die Verwendung mit der Bohrspindel FKP101 konzipiert, in die Bohrer mit verschiedenen Durchmessern von 3 mm bis 12 mm eingespannt werden können.

Die Schablone für die Stecktafel hat integrierte Schablonen für Regalbodenträger und NK-Scharniere.

Das Arbeiten mit der Schablone geht sehr schnell. Sie stellen die Bohrtiefe auf der Bohrspindel ein und spannen sie in Ihre Bohrmaschine. Sie setzen die Schablone auf das Brett, legen sie auf die Anschläge und klemmen sie mit Zwingen oder halten sie einfach mit der anderen Hand fest. Mit dem Stiftbohrer mit Führungsspitze und Vorbohrer bohren Sie Löcher leicht, genau und ohne Grate am Lochrand.Es ist einfach und sehr schnell.

Bohren von Griffen
Das Bohren der Löcher für die Griffe ist schnell und präzise. Dank der großen Auswahl an Löchern für die Anschläge und dem 32-mm-Abstand zwischen den Löchern für die Bohrhülse in der Hauptreihe können Sie in der Werkstatt, auf der Montage sowie an Drehtüren präzise Löcher erstellen. Nach dem Einsetzen des Anschlags in die Schablone und dem Aufsetzen auf die Tür bohren Sie die Löcher im gewünschten Abstand, der sich an der europäischen Norm 32mm  orientiert (der Abstand der Schrauben ist ein Vielfaches von 32mm). Zum einfachen Bohren der Löcher für die Griffe der rechten und linken Seitentür ist die Schablone mit spiegelbildlichen Löchern für die Anschläge versehen. Zum Bohren wird ein 5 mm-Bohrer verwendet.

Bohrungen für NK-Scharniere
Je nach verwendetem NK-Scharniertyp wählen Sie den entsprechenden Lochsatz (Schraubenteilung und Versatz zur Topfmitte, z.B. 45/9mm) und den Bohrdurchmesser für Schrauben oder Euroschrauben. Nachdem Sie den Anschlag in die Schablone eingesetzt und auf dem Teil platziert haben, bohren Sie die Löcher und markieren die Mitte der Scharnierschale mit einem Dorn. Dank der Schablone befinden sich die so entstandenen Löcher im exakten Abstand, im exakten Winkel und im gewünschten Abstand von 3 - 6mm vom Rand.

Löcher für Regalbodenträger
Zum Bohren der Regalstützen verwenden Sie die Hauptlochreihe im 32-mm-Raster. Die Anschläge helfen Ihnen, die Schablone genau auszurichten und im gewünschten Abstand zur Kante zu platzieren.&nbspDie Löcher für die Stützen werden je nach Art der verwendeten Spitze mit 3mm oder 5mm Durchmesser gebohrt. Ein großer Vorteil ist die Möglichkeit mehrere Löcher in einer Reihe pro Spannvorrichtung zu bohren. Die Schablone ist ein ideales Werkzeug für die Montage und auch die Produktion.

Vorteile

• Umfassende 5in1-Lösung - Stifte, Bestätigungen, Einlegeböden, Griffe, Scharniere
• Euro-Teilung 32 mm - professionelles Niveau
• Schnelles Einrichten und Bohren von mehreren Löchern in einer Klemme
• Präzise Anschläge für wiederholbare Ergebnisse
• Saubere Löcher ohne Grat dank des Führungsbohrers
• Hohe Produktivität in Produktion und Montage
• Inklusive Bohrspindel FKP101 und Bohrer
• 100 Stück Stecknadeln 8×35 mm
