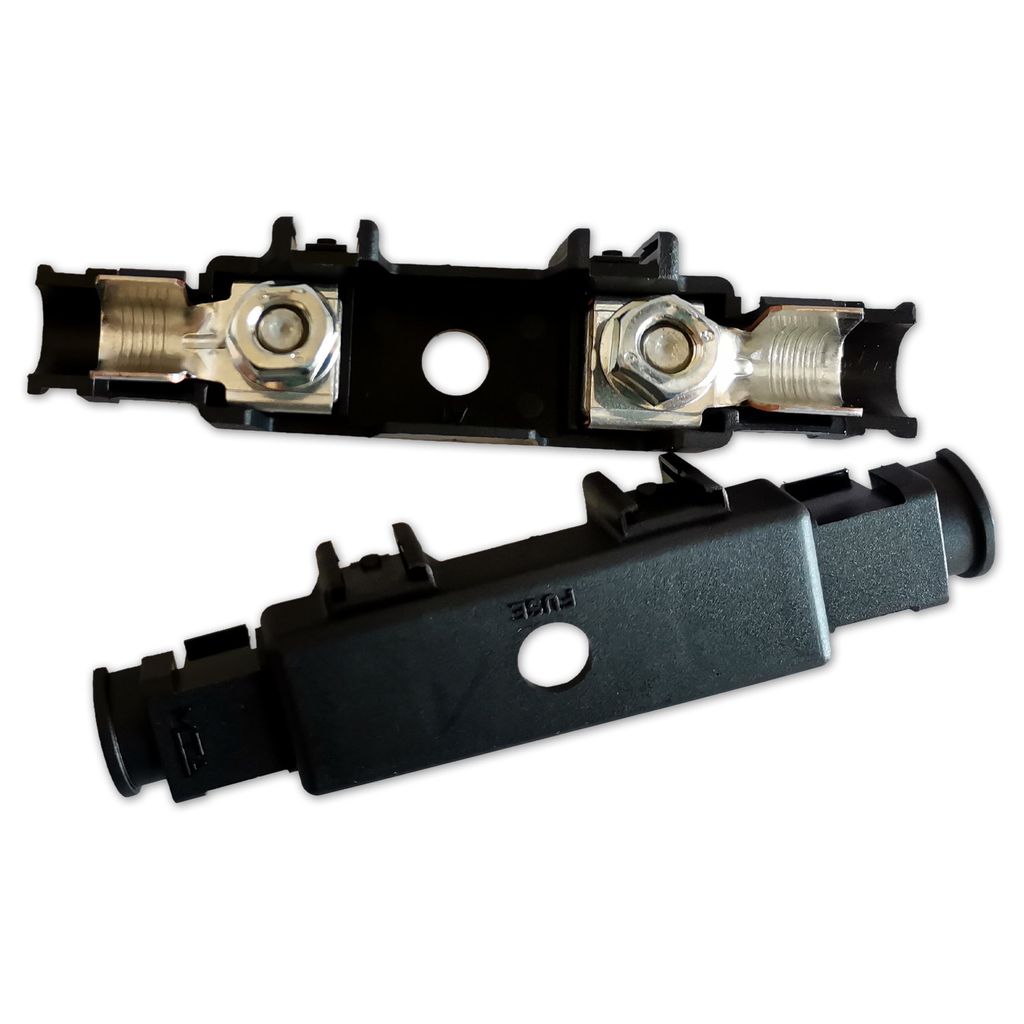

MEGA Sicherungshalter IN-LINE M8 12V 24V Set 25-35 mm² MTA MegaVAL

Der MegaVAL-Sicherungshalter von MTA in IN-LINE-Bauform nimmt MegaVAL-, MEGA- und BF2-Sicherungen auf und sitzt ohne Montageplatte direkt in der Leitung. Die Kabelenden werden mit Ringkabelschuhen versehen und auf die beiden M8-Bolzen geschraubt, die Sicherung liegt dazwischen.

Vorgesehen ist er für Kabelquerschnitte von 10 bis 35 mm² und für 12V- und 24V-Gleichstromsysteme bis 32 V DC. Im Set liegen zwei passende Ringkabelschuhe für 25 bis 35 mm² bei, von MTA als Zubehör zu diesem Halter geführt.

Technische Daten:

• Hersteller: MTA
• Herstellernummer: 0300380 + 1108120
• Serie: MegaVAL
• Typ: Sicherungshalter, IN-LINE Sicherungshalter, Sicherungsdose, Hochstrom-Sicherungshalter, KFZ Sicherungshalter
• Bauform: IN-LINE, ohne Montageplatte in der Leitung sitzend
• Aufnahme: MegaVAL-, MEGA- und BF2-Sicherungen
• Sicherungsplätze: 1
• Passende Sicherungsmaße: 68,6 mm Länge
• Nennspannung: 32 V DC
• Geeignet für: 12V- und 24V-Gleichstromsysteme
• Anschluss: 2 × Schraube M8
• Kabelquerschnitt: 10 bis 35 mm²
• Kabelquerschnitt der Ringkabelschuhe: 25 bis 35 mm²
• Schutzart: IP20
• Gehäusematerial: PA66-GF30 (glasfaserverstärktes Polyamid)
• Farbe: Schwarz
• Anzugsdrehmoment: 11 Nm ±20 %
• Aufbau: zwei Gehäuse-Halbschalen aus PA66-GF30, zwei M8-Schrauben und zwei selbstsichernde M8-Flanschmuttern aus Stahl
• Brandverhalten: UL94 HB
• Abmessungen (L×B×H): ca. 123 × 24,6 × 33,3 mm
• Gewicht: ca. 73,8 g
• Temperaturbereich: -40 °C bis +130 °C

Was diesen Halter auszeichnet:

• IN-LINE-Bauform: braucht keine Montagefläche, der Halter sitzt in der Leitung
• Zwei M8-Schraubanschlüsse für Ringkabelschuhe, ausgelegt für 10 bis 35 mm²
• Nimmt die ganze MegaVAL-Reihe auf sowie baugleiche MEGA- und BF2-Sicherungen
• Absicherung über die Sicherung: der Halter begrenzt den Stromkreis nicht
• Gehäuse aus PA66-GF30 (glasfaserverstärktes Polyamid), Brandverhalten UL94 HB, formstabil von -40 °C bis +130 °C
• Anzugsdrehmoment 11 Nm ±20 % nach Herstellerzeichnung
• Schrauben, Muttern und Sicherungsstecker liegen dem Halter bei

Typische Einsatzbereiche:

• Nachrüstung: Absicherung einer bestehenden Leitung ohne Umbau der Befestigung
• Wohnmobil und Camper: Zweitbatterie-, Lade- und Versorgungsleitungen
• Car-HiFi: Zuleitungen zu Endstufen, dort wo kein Platz für einen Sockelhalter ist
• Boot und Nutzfahrzeug: Batterie- und Hauptleitungen in geschützter Einbaulage
• Solar und Batteriesysteme: Niedervolt-DC-Kreise bis maximal 32 V DC

Beschreibung:

Eine Hochstromsicherung braucht einen Halter, der zur Bauform passt: Aufnahme, Lochabstand und Anschlussgewinde müssen stimmen. Dieser Halter ist für MegaVAL-, MEGA- und BF2-Sicherungen mit 68,6 mm Länge gemacht.

Der Unterschied zu Sockel- und Anreihhaltern liegt in der Montage. Diese Ausführung wird nicht auf eine Fläche geschraubt, sondern in die Leitung eingebunden: beide Kabelenden bekommen einen Ringkabelschuh, werden auf die M8-Bolzen geschraubt, und die Sicherung sitzt dazwischen. Das spart Bauraum und Befestigungspunkte, verlangt aber eine Leitungsführung, die das Gewicht des Halters trägt.

Der Halter begrenzt den Stromkreis nicht; wie hoch tatsächlich abgesichert wird, bestimmt allein die eingesetzte Sicherung. Wird später ein anderer Wert , bleibt der Halter und nur die Sicherung wird getauscht.

Hinweise zur Auswahl und Verwendung:

• Der Sicherungswert richtet sich nach der zu schützenden Leitung, nicht nach dem Halter.
• Die Ringkabelschuhe müssen zum Kabelquerschnitt passen und fachgerecht gecrimpt sein.
• Mit Schutzart IP20 ist der Halter für geschützte Einbaulagen vorgesehen, nicht für den Einsatz im Freien.
• Nur für Gleichstromsysteme bis maximal 32 V DC. Nicht für Netzspannung oder Wechselstrom.
• Vor Montage oder Sicherungswechsel die Stromversorgung vollständig trennen.
• Kontaktflächen müssen sauber, trocken und frei von Korrosion sein. MTA gibt für die M8-Verbindungen 11 Nm ±20 % an; nicht fester anziehen.
• Sicherungen gehören nicht zum Lieferumfang.

Sicherheits- und Warnhinweise:

• Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
• Der Halter ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
• Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
• Sicherung niemals überbrücken, verändern oder manipulieren.
• Elektrische Arbeiten nur im spannungsfreien Zustand durchführen.

Lieferumfang:

• 1 × MTA MegaVAL Sicherungshalter IN-LINE mit zwei Schrauben, zwei Muttern und Sicherungsstecker
• 2 × MTA Ringkabelschuh M8 für 25 bis 35 mm², Herstellernummer 1108120

Häufige Fragen:

Was bedeutet IN-LINE?

Der Halter wird nicht auf eine Fläche geschraubt, sondern sitzt in der Leitung selbst. Beide Kabelenden werden mit Ringkabelschuhen auf die M8-Bolzen geschraubt, die Sicherung liegt dazwischen. Das ist praktisch, wo kein Befestigungspunkt zur Verfügung steht.

Welche Sicherungen passen?

MegaVAL-, MEGA- und BF2-Sicherungen mit 68,6 mm Länge. Die gesamte MegaVAL-Reihe passt, ebenso baugleiche MEGA- und BF2-Sicherungen. Sicherungen gehören nicht zum Lieferumfang.

Welchen Kabelquerschnitt kann ich anschließen?

Der Halter ist für 10 bis 35 mm² vorgesehen. Entscheidend ist, dass die verwendeten Ringkabelschuhe zum Querschnitt passen und fachgerecht gecrimpt sind.

Wodurch ist der Stromkreis abgesichert?

Allein durch die eingesetzte Sicherung. Der Halter stellt die mechanische und elektrische Verbindung her und begrenzt den Wert nicht.

Kann ich den Halter im Freien montieren?

Nein. Mit Schutzart IP20 gehört er in eine geschützte Einbaulage. Für offene Montage oder feuchte Umgebungen ist ein wasserdichter Halter vorgesehen.
