Selve 291009 Motoreinstellschalter SE-Funk und SMI-Antriebe Rollladen Einstellschalter

Motoreinstellschalter für SE-Funk und SMI-Antriebe, 5-adrig

• Kompatibel zu folgenden SELVE-Motoren SE-Funk und SMI-Antriebe
• Anzahl Anschlussadern: 5

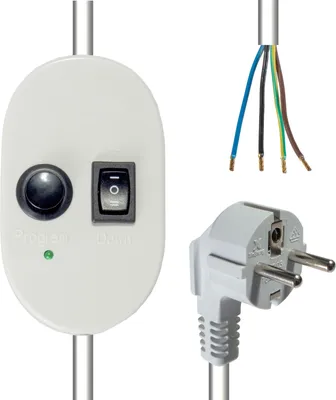

Die einzelnen Adern des Motoreinstellschalters werden farbgleich an die Adern der Anschlussleitung des Rolladenmotors angeklemmt. Dann wird der Einstellschalter in die Steckdose gesteckt. Mit der Aufwärts- bzw. Abwärtstaste wird der Rolladen gefahren, mit der Einstelltaste (,,E') wird eine Endlage eingespeichert. Die genauen Funktionen können der Bedienungsanleitung der SE Pro und SEL Plus Motore entnommen werden.

Bestimmungsgemasse Verwendung
Dieses Einstellkabel ist ausschlieRlich fir Inbetriebnahme- undEinstellarbeiten
mit Selve-Antrieben zu verwenden. Bitte beachten Sie die original Montage- und Betriebsanleitung des jeweiligen
Antriebes.
Das Einstellkabel ist nach der Inbetriebnahmezu entfernen.

Fur die Inbetriebnahme:
Vorsicht!
Elektroarbeiten und elektrische Anschlisse durfen nur von einer
Elektrofachkraft durchgefihrt werden.

'WARNUNG
Die geltenden Vorschriften fir die Elektroinstallation sind zu beachten und
einzuhalten. Vor Montageist die Stromzufiihrung spannungsfrei zu schalten.
Das Einstellkabel vor Feuchtigkeit schitzen!

Verwenden Sie je nach Antriebstyp ein Einstellkabel mit vier oder funf Anschlussklemmen
undverbinden Sie die Anschlusslitzen des Antriebes farbengleich mit
denen desEinstellkabels.
