Anwendungsbereiche:
Die AluPlana Revisionsklappe ist spachtelfrei, luft- und staubdicht, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen und für die Decken- und Wandmontage geeignet.
Eigenschaften:
Eingebaute Gipskartonplatte H2/GKBI 12,5 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Prüfberichte können bei uns angefordert werden.
Vorteile:
- Klappendeckel ist luft- und staubdicht in Einbaurahmen eingepasst
- Patentierte mechanische Befestigung der Gipskartoneinlage sichert dauerhafte Stabilität (EU Patent)
- Hochwertige Gummi-Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit - Schraubenkopffreie Gipskartoneinlage >> Qualitätsstufen Q1 und Q2 möglich gem. Merkblatt Nr. 2/April 2003 des Bundesverbands der Gips- und Gipsbauplattenindustrie e.V. >> GK-Einlage flächenbündig zum Rahmen des Klappendeckels
Sicherheit:
Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2. Das gemessene Schalldämm-Maß beträgt 30 dB (1 x 12,5 mm) und 33 dB (2 x 12,5 mm). Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026 und DIN EN 12207.
Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|---|
Größe
A x B (V) | Einbaumaß
A1 x B1 | Außenmaß
A2 x B2 | Lichte Weite
A3 x B3 | Tiefe
T1 / T2 | Gewicht (kg) |
| 200 x 200 | 201 x 201 | 240 x 240 | 192 x 192 | 13 / 31 | 0,8 |
| 300 x 300 | 301 x 301 | 340 x 340 | 292 x 292 | 13 / 31 | 1,4 |
| 400 x 400 | 401 x 401 | 440 x 440 | 392 x 392 | 13 / 31 | 2,3 |
| 500 x 500 | 501 x 501 | 540 x 540 | 492 x 492 | 13 / 31 | 3,2 |
| 600 x 600 | 601 x 601 | 640 x 640 | 592 x 592 | 13 / 31 | 4,5 |
| 2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
|---|
Größe
A x B (V) | Einbaumaß
A1 x B1 | Außenmaß
A2 x B2 | Lichte Weite
A3 x B3 | Tiefe
T1 / T2 | Gewicht (kg) |
| 200 x 200 | 201 x 201 | 240 x 240 | 192 x 192 | 25,5 / 3 | 1,2 |
| 300 x 300 | 301 x 301 | 340 x 340 | 292 x 292 | 25,5 / 3
| 2,2 |
| 400 x 400 | 401 x 401 | 440 x 440 | 392 x 392 | 25,5 / 3 | 4,0 |
| 500 x 500 | 501 x 501 | 540 x 540 | 492 x 492 | 25,5 / 3 | 5,9 |
| 600 x 600 | 601 x 601 | 640 x 640 | 592 x 592 | 25,5 / 3 | 7,3 |
Download Montageanleitung
AluPlana® Revisionsklappe
spachtelfrei, luft-|staubdicht
mit umlaufender Lippendichtung|Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen|selbstjustierenden Sicherheitsfangarmen, für Decken-|Wandmontage
Klappendeckel ist luft-|staubdicht in Einbaurahmen eingepasst
Patentierte mechanische Befestigung der Gipskartoneinlage sichert dauerhafte Stabilität (EU Patent)
Hochwertige Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich
Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
Spachtelfreie Gipskartoneinlage
- Qualitätsstufen Q1|Q2 möglich gem. Merkblatt Nr. 2/April 2011 des Bundesverbands der Gips-|Gipsbauplattenindustrie e.V.
- GK-Einlage flächenbündig zum Rahmen des Klappendeckels
Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2. Das gemessene Schalldämm-Maß beträgt Rw = 30 dB (1 x 12,5 mm, 400 x 400 mm)|Rw = 33 dB (2 x 12,5 mm, 400 x 400 mm). Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026|DIN EN 12207. Prüfergebnisse in der besten Klassifizierungsstufe (Fensterklasse 4).
Eingebaute Gipskartonplatte H2/GKBI 12,5 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Lippendichtung)|Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität.
n.a.

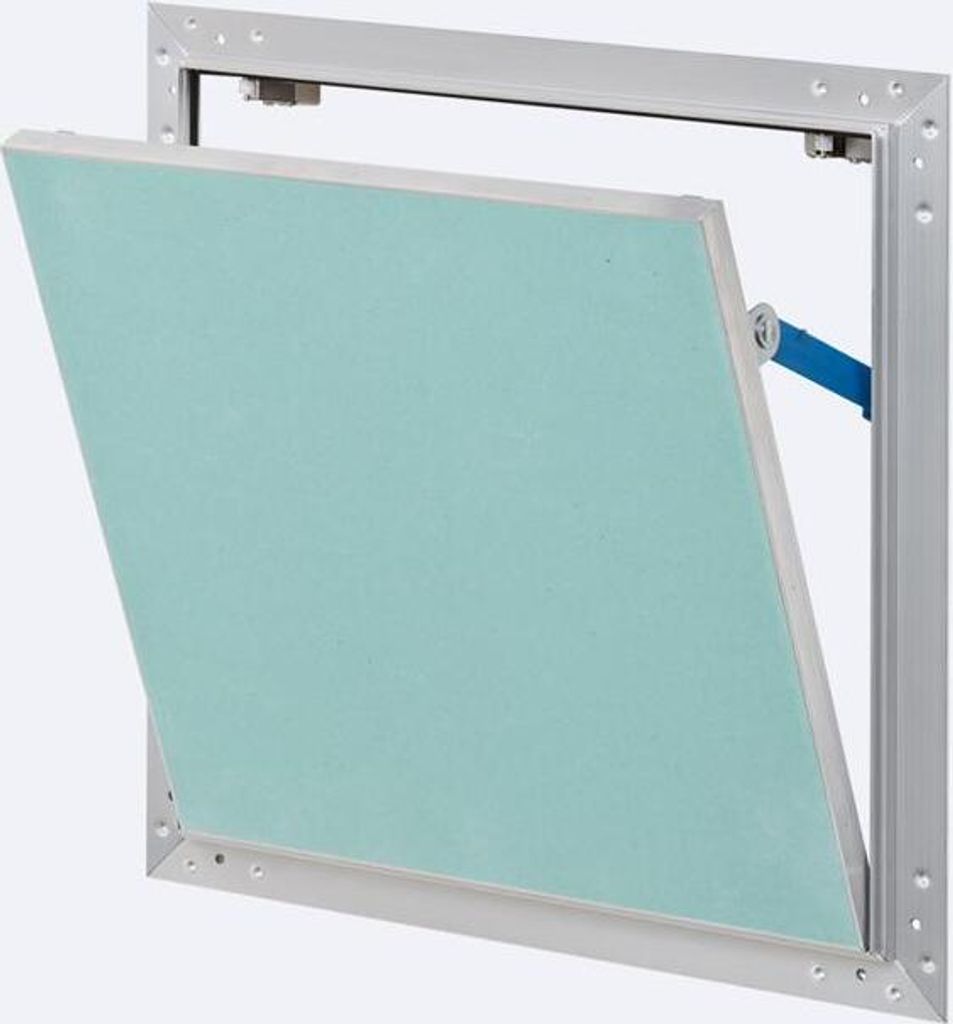

Revisionsklappe AluPlana luft- und staubdicht mit 25 mm GKFI-Einlage
- Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2.
- Das gemessene Schalldämm-Maß beträgt 33 dB (2 x 12,5 mm).
- Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026 und DIN EN 12207.
- Klappendeckel ist luft- und staubdicht in Einbaurahmen eingepasst
- Patentierte mechanische Befestigung der Gipskartoneinlage sichert dauerhafte Stabilität (EU Patent)
- Hochwertige Gummi-Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Schraubenkopffreie Gipskartoneinlage
- Qualitätsstufen Q1 und Q2 möglich gem. Merkblatt Nr. 2/April 2003 des Bundesverbands der Gips- und
Gipsbauplattenindustrie e.V.
Einbaumaß: Nennmaß (z.B. 20 x 20 cm) Höhe x Breite
Außenmaß: 5,0 cm größer als Nennmaß (z.B. 25,0 x 25,0 cm)
