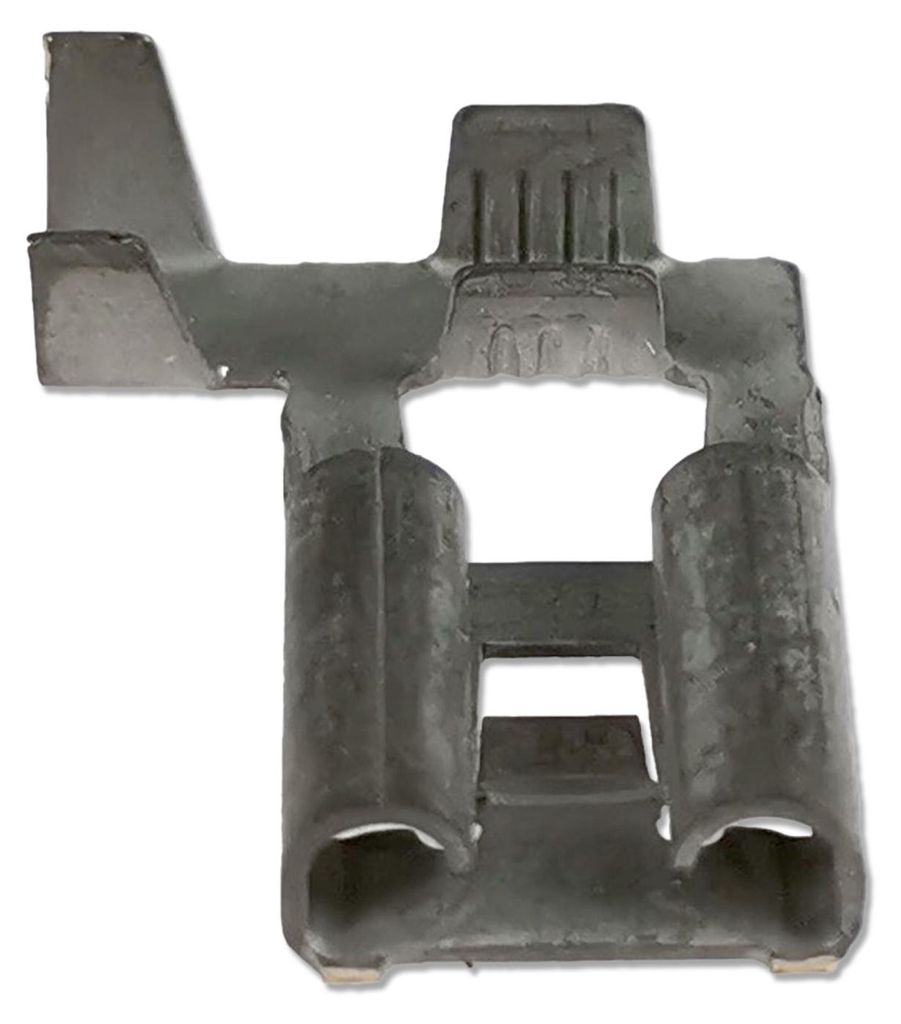

Flachsteckhülse 8mm 1-2,5mm² Fahne 90° mit Rastnase MTA F800 FLAG

Die Flachsteckhülse MTA F800 FLAG ist eine Flachsteckhülse in Fahnenform für 8 mm breite Flachstecker. Das Kabel geht bei der Fahnenform im rechten Winkel zur Steckrichtung ab, das spart Platz, wo hinter dem Flachstecker wenig Raum ist. Die Rastnase hält die Hülse auf dem Flachstecker.

Die Hülse wird auf ein Kabel mit 1-2,5 mm² gecrimpt. Sie besteht aus Messing mit verzinnter Oberfläche (CuZn-Sn) und hat eine Materialstärke von 0,4 mm.

Technische Daten:

• Hersteller: MTA
• Herstellernummer: 1101680
• Bezeichnung: F800 FLAG mit Rastnase
• Typ: Flachsteckhülse, Fahnenhülse, Crimpkontakt, Kabelschuh
• Bauform: Fahne, Kabelabgang im rechten Winkel
• Kabelquerschnitt: 1-2,5 mm²
• Passender Flachstecker: 8 mm breit
• Passend für: 3-polige Lampenfassung MTA 4410510
• Rastnase: ja
• Kontaktmaterial: Messing, verzinnt (CuZn-Sn)
• Materialstärke: 0,4 mm
• Länge: ca. 17,5 mm
• Anschluss: Crimpanschluss
• Isolierung: keine, unisoliert

Hinweise zur Auswahl und Verwendung:

• Die Hülse passend zum Kabel wählen: sie ist für 1-2,5 mm² ausgelegt.
• Mit einem Crimpwerkzeug für unisolierte, offene Crimpkontakte verarbeiten. Ein schlecht gecrimpter Kontakt erwärmt sich unter Last.
• Die Hülse auf den 8 mm Flachstecker schieben, bis die Rastnase einrastet.
• Die zulässige Belastung ergibt sich aus Kabelquerschnitt, Absicherung und Anschluss.
• Vor Arbeiten an der Anlage die Stromversorgung trennen.

Sicherheits- und Warnhinweise:

• Unisolierter Kontakt: nur in einem geeigneten Gehäuse oder gegen Berührung und Kurzschluss geschützt verwenden.
• Für Niedervolt-Gleichstromanlagen wie Fahrzeugbordnetze, nicht für Netzspannung.
• Verformte, korrodierte oder thermisch verfärbte Kontakte ersetzen.
• Von Kindern fernhalten, verschluckbare Kleinteile.

Lieferumfang:

• 1 × Flachsteckhülse MTA F800 FLAG mit Rastnase für 1-2,5 mm²

Häufige Fragen:

Wofür ist die Fahnenform gut?

Bei der Fahnenform geht das Kabel im rechten Winkel zur Steckrichtung ab. Die Hülse baut dadurch hinter dem Flachstecker kurz und passt dort, wo eine gerade Hülse mit dem Kabel nicht mehr Platz hätte.

Welcher Flachstecker passt?

Flachstecker mit 8 mm Breite. Die Rastnase hält die Hülse auf dem Flachstecker. MTA nennt die F800 mit Rastnase als Anschluss der 3-poligen Lampenfassung 4410510.
