Anhängerstecker 7-polig 12V 16A - Aluminium ISO 1724

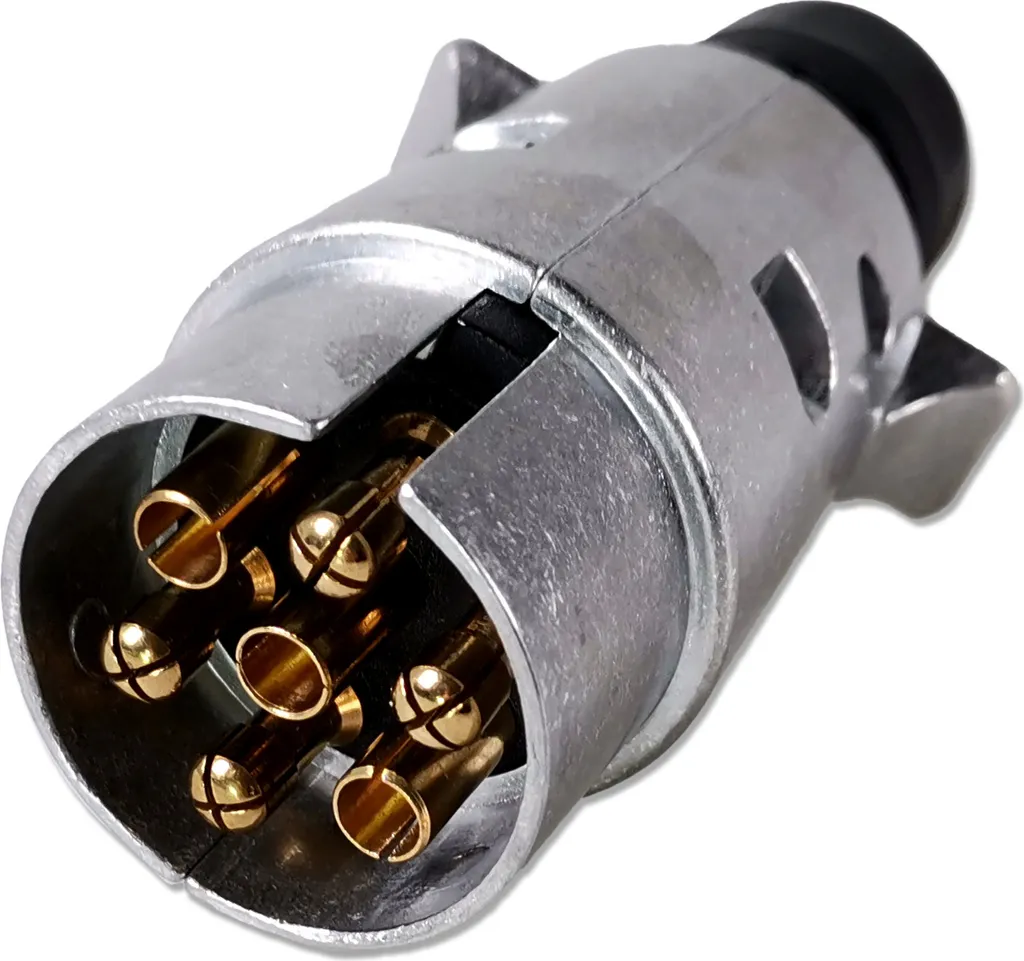

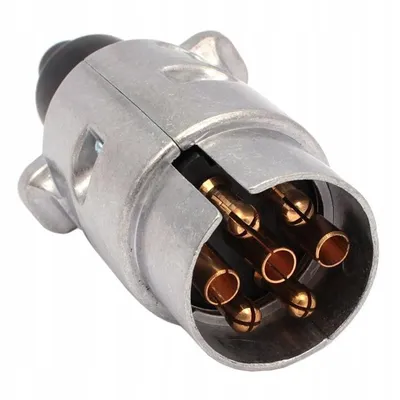

Dieser 7-polige Anhängerstecker aus Aluminium ist für den elektrischen Anschluss von Anhängern, Trailern, Wohnwagen, Nutzfahrzeugen und landwirtschaftlichen Anhängern an 12V-Zugfahrzeuge ausgelegt. Er wird am Anhängerkabel montiert und passt zu gängigen 7-poligen Anhängersteckdosen nach ISO 1724.
Über den Stecker werden die grundlegenden Licht- und Signalfunktionen des Anhängers übertragen, darunter Blinker, Bremslicht, Schlusslicht, Masse und Nebelschlussleuchte. Das Metallgehäuse mit Schraubanschluss und Zugentlastung eignet sich besonders für Anwendungen, bei denen ein robusterer Stecker als einfache Kunststoffausführungen gewünscht ist.
Technische Daten:
- Artikel: Anhängerstecker / 7-poliger Stecker / ISO-Stecker / Fahrzeugstecker / Anhängersteckverbinder
- Ausführung: 7-polig
- Nennspannung: 12 V DC
- Nennstrom: 16 A
- Norm / Belegung: ISO 1724
- Anschlussart: Schraubklemmen
- Kontaktmaterial: Messing (CuZn)
- Gehäusematerial: Aluminium

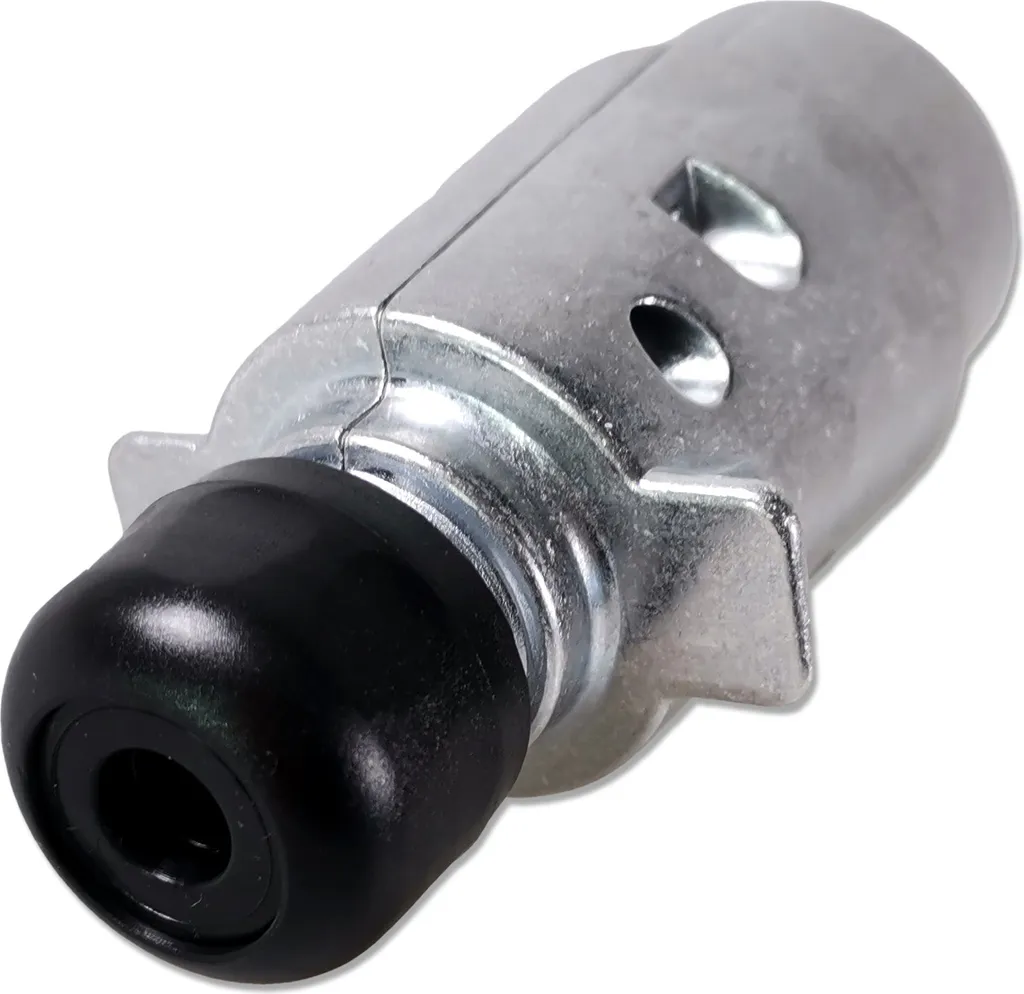

- Gehäuseausführung: Metallgehäuse mit Schraubdeckel und Zugentlastung
- Farbe: Silber / metallisch
- Schutz / Ausführung: witterungsbeständige und stoßfeste Metallausführung, keine konkrete IP-Schutzart angegeben
- Abmessungen (LxBxH): ca. 95 × 48 × 42 mm
Eigenschaften:
- 7-poliger Standardstecker: Für gängige 12V-Anhängeranschlüsse nach ISO 1724 geeignet.
- Robustes Aluminiumgehäuse: Stabilere Ausführung als einfache Kunststoffstecker, gut geeignet für Anhänger, Nutzfahrzeuge und Landwirtschaft.
- Für Anhängerkabel: Der Stecker wird kabelseitig am Anhänger, Trailer oder Wohnwagen montiert.
- Schraubklemmen innen: Die einzelnen Leitungen können direkt angeschlossen und verschraubt werden.
- Klassische Metallausführung: Passend für Anhängerbau, Reparatur, Nutzfahrzeuge, Landmaschinen und Oldtimer.
Anwendungsbereiche:
- PKW-Anhänger: Anschluss des Anhängerkabels an eine 7-polige Fahrzeugsteckdose.
- Trailer und Transportanhänger: Für Beleuchtungs- und Signalfunktionen bei einfachen Anhängersystemen.
- Wohnwagen und Caravan: Geeignet für ältere oder einfache 7-polige Anschlusslösungen.
- Pferdeanhänger: Robuster Metallstecker für mechanisch stärker beanspruchte Anhängerleitungen.
- Landwirtschaftliche Anhänger: Für Traktoren, Arbeitsgeräte, Transportanhänger und 12V-Anhängerelektrik.
- Nutzfahrzeuge und Oldtimer: Passend für klassische 7-polige Anhängeranschlüsse.
Beschreibung:
Der Anhängerstecker 7-polig stellt die elektrische Verbindung zwischen Anhänger und Zugfahrzeug her. Er wird am Anhängerkabel montiert und in eine passende 7-polige Anhängersteckdose am Fahrzeug eingesteckt. Damit eignet er sich für klassische Anhängeranwendungen, bei denen die grundlegende Beleuchtung und Signalgebung übertragen werden soll.
Das Gehäuse aus Aluminium macht den Stecker widerstandsfähig gegenüber mechanischer Beanspruchung. Gerade bei Anhängern, Trailern, landwirtschaftlichen Fahrzeugen oder Nutzfahrzeugen ist ein Metallstecker sinnvoll, wenn der Anschluss regelmäßig genutzt wird oder robuster ausgeführt sein soll als ein einfacher Kunststoffstecker.
Die Leitungen werden im Inneren über Schraubklemmen angeschlossen. Die Zugentlastung am Kabelausgang hilft dabei, das Kabel mechanisch zu sichern und die Anschlussstellen zu entlasten. Für eine zuverlässige Funktion sollten die Adern sauber vorbereitet, korrekt nach Belegung angeschlossen und nach der Montage alle Lichtfunktionen geprüft werden.
Kontaktbelegung nach ISO 1724:
| Pol | Klemme | Funktion | Übliche Kabelfarbe |
|---|
| 1 | L | Blinker links | Gelb |
| 2 | 54g | Nebelschlussleuchte | Blau |
| 3 | 31 | Masse | Weiß |
| 4 | R | Blinker rechts | Grün |
| 5 | 58R | Schlusslicht / Begrenzungslicht rechts | Braun |
| 6 | 54 | Bremslicht | Rot |
| 7 | 58L | Schlusslicht / Begrenzungslicht links | Schwarz |
Hinweis: Die angegebenen Kabelfarben entsprechen der üblichen Belegung. Vor dem Anschluss sollte die tatsächliche Fahrzeug- und Anhängerverkabelung geprüft werden, da ältere Fahrzeuge, Reparaturen oder Nachrüstungen abweichen können. Beim Stecker ist außerdem die jeweilige Ansicht der Kontaktseite bzw. Anschlussseite zu beachten.
Wichtige Hinweise zur Auswahl:
- Stecker für Anhängerseite: Dieser 7-polige Stecker wird am Anhängerkabel montiert.
- Passende Gegenseite: Geeignet für 7-polige Anhängersteckdosen nach ISO 1724.
- 7-polig: Für grundlegende Anhängerbeleuchtung geeignet.
- 13-polig erforderlich: Wenn zusätzliche Funktionen wie Rückfahrlicht, Dauerplus oder Ladeleitung benötigt werden.
- 12V-Ausführung: Für 12V-Anhängerelektrik, nicht für 230V oder Haushaltsstrom verwenden.
Verwendungshinweise:
- Nur für 12V-Gleichstromsysteme verwenden.
- Vor Montage oder Anschluss die Stromzufuhr unterbrechen.
- Pinbelegung vor dem Anschließen mit der Markierung am Stecker abgleichen.
- Leitungen sauber abisolieren und fest in den Schraubklemmen befestigen.
- Zugentlastung korrekt anziehen, damit das Kabel nicht direkt an den Kontaktstellen zieht.
- Kabel gegen Scheuern, Knicken und Feuchtigkeit schützen.
- Nach der Montage alle Lichtfunktionen am Anhänger prüfen.
Sicherheits- und Warnhinweise:
- Nur bestimmungsgemäß als Anhängerstecker im 12V-Bordnetz verwenden.
- Nicht verwenden, wenn Gehäuse, Kontakte, Schraubklemmen oder Kabel beschädigt sind.
- Falsch angeschlossene Leitungen können zu Fehlfunktionen der Anhängerbeleuchtung führen.
- Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Herstellerangaben durchführen.
- Kontaktbereich regelmäßig auf Korrosion, Feuchtigkeit, Verschmutzung und festen Sitz prüfen.
- Nicht dauerhaft unter Wasser setzen und vor aggressiven Chemikalien schützen.
- Nicht für 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.
- Von Kindern fernhalten - kein Spielzeug.
Lieferumfang:
- 1× Anhängerstecker 7-polig mit Aluminiumgehäuse nach ISO 1724
Häufige Fragen:
Wofür wird ein 7-poliger Anhängerstecker verwendet?
Ein 7-poliger Anhängerstecker wird am Anhängerkabel montiert und verbindet den Anhänger mit der 7-poligen Steckdose am Zugfahrzeug. Er überträgt die grundlegenden Licht- und Signalfunktionen.
Passt der Stecker zu normalen 7-poligen Anhängersteckdosen?
Ja, der Stecker ist für gängige 7-polige Anhängersteckdosen nach ISO 1724 ausgelegt.
Ist der Stecker für Rückfahrlicht oder Dauerplus geeignet?
Nein. Ein 7-poliger Anschluss nach ISO 1724 ist für die grundlegende Anhängerbeleuchtung vorgesehen. Für Rückfahrlicht, Dauerplus oder Ladeleitung wird in der Regel ein 13-poliger Anschluss benötigt.
Ist ein Aluminium-Anhängerstecker sinnvoller als Kunststoff?
Ein Aluminiumstecker ist besonders dann sinnvoll, wenn der Stecker mechanisch stärker beansprucht wird oder eine robuste Metallausführung für Anhänger, Nutzfahrzeuge, Landmaschinen oder Oldtimer gewünscht ist.
