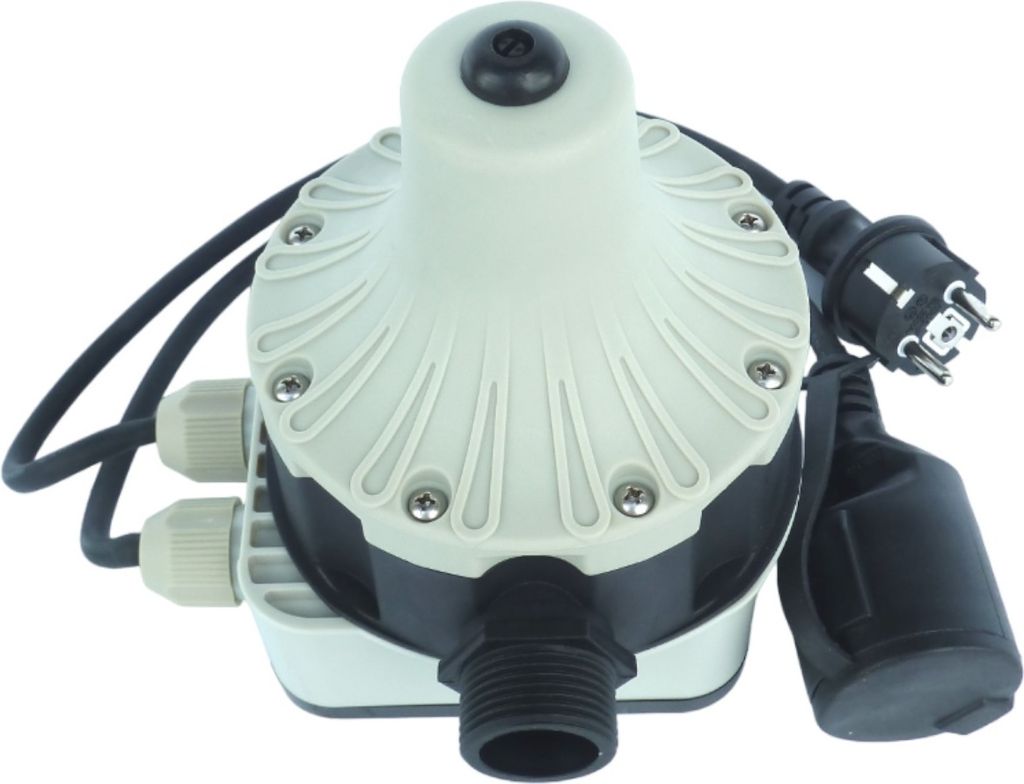

Digitale vollautomatische Pumpensteuerung CH20 2.2 von CHM GmbH
Premium Ausführung mit LCD Display / Ein- und Ausschalt Druck einstellbar !!
Die Pumpensteuerung ist geeignet für Ihre Hauswasserversorgung in Haus &Garten.
Sie steuert automatisch Tiefbrunnenpumpen, Kreiselpumpen und andere Saugpumpen.
Die Pumpensteuerung wird zwischen Fördergerät (Pumpe) und Entnahmestelle montiert.
Dieser automatische Druckregler ist mit einem eingebauten Drucksensor ausgestattet und
wird von der automatischen digitalen Sensortechnologie gesteuert.
Die Daten der Echtzeit-Druckänderungen und des Wasserverbrauchs in der Leitung werden an den Master-Chip gesendet
und die Pumpe startet oder stoppt entsprechend,
so dass sie das Wasserversorgungssystem, bestehend aus Druckschalter, Vier Wege Ventil vollständig ersetzen kann.
Dieser Regler verwendet eine intelligente Besmethode, er kann den Start Druck automatisch entsprechend dem
Stopp Druck der Rohrleitung berechnen. Das Pumpengehäuse ist stark abgedichtet.
All dies macht den Gebrauch sicherer und zuverlässiger.
Technische Daten:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar :Prozentual 30-80 %
von eingestellten Ausschalt Druck = 0,3– 7,9 bar (Werkseinstellung 5,0 Bar)

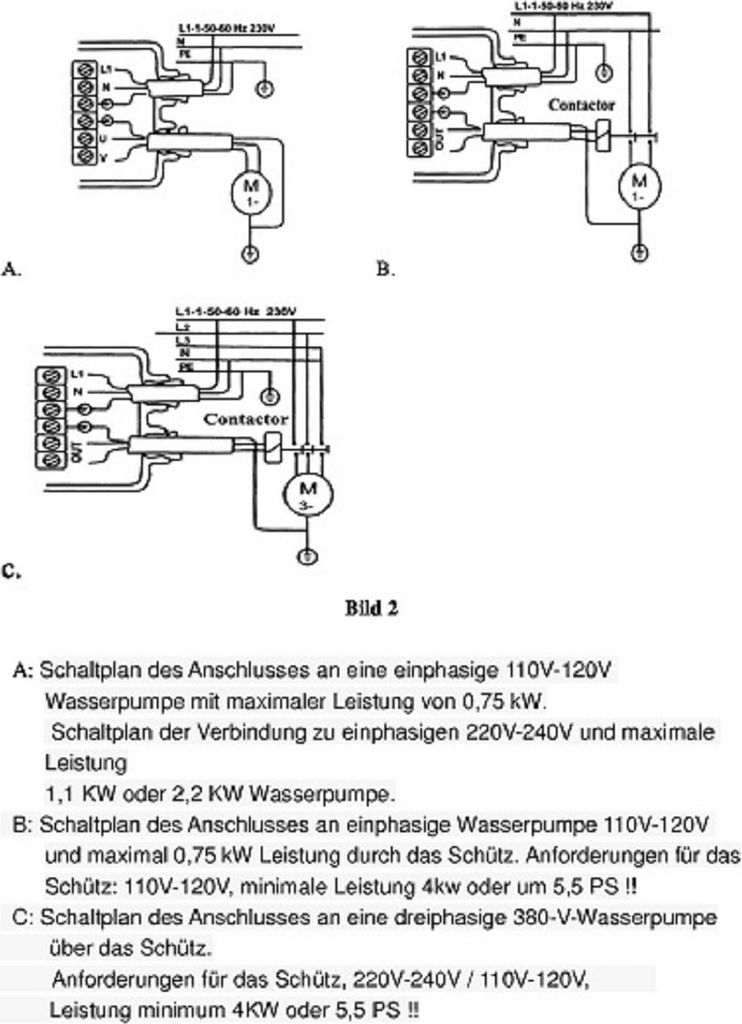

Auch für 380 Volt Pumpen über Schütz geeignet siehe Schaltplan bei Bilder
Maximale Temperatur: 60 ?
Stromaufnahme: 10 A
Schutzklasse: IP54
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1"Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm

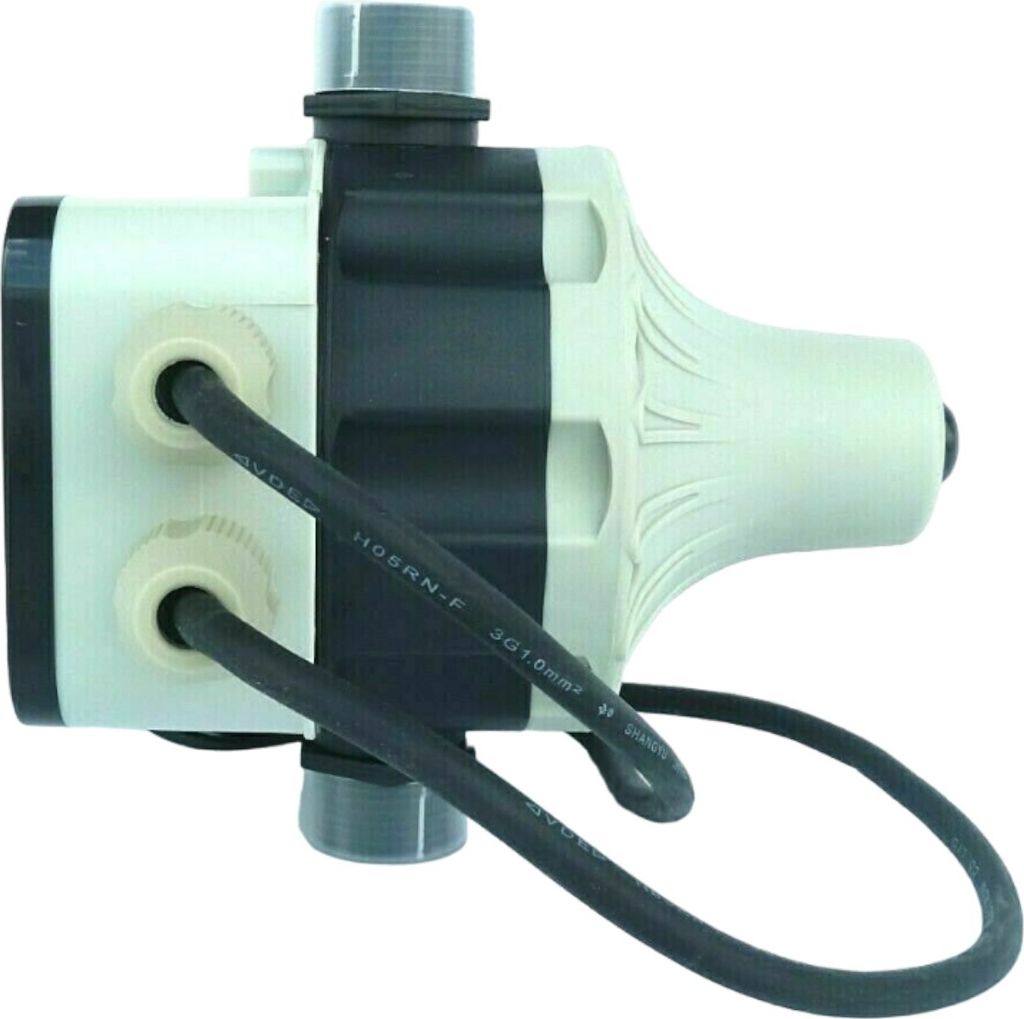

Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen, benötigen sie für eine reibungslose Funktion
ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung !!
Kabellänge Stecker 80 cm und Kupplung 50cm
Abmessungen: 25 x 17 x17 cm
Gewicht: 1,6 kg
Deutsche/englische Bedienungsanleitung !!
!"
