Verstärker Kabelset Endstufe 2-Kanal 8AWG 8mm² 5m Cinch Remote 40A
29,37 €
5,87 € / 1m
zzgl. 4,99 € Versand
Nach Hause und an Abholstationen
Alle Preise inkl. MwSt. /
Informationen zur Produktsicherheit: Verantwortliche Person für die EU anzeigen




















Mehr zum Produkt
Produktbeschreibung & Produktdaten

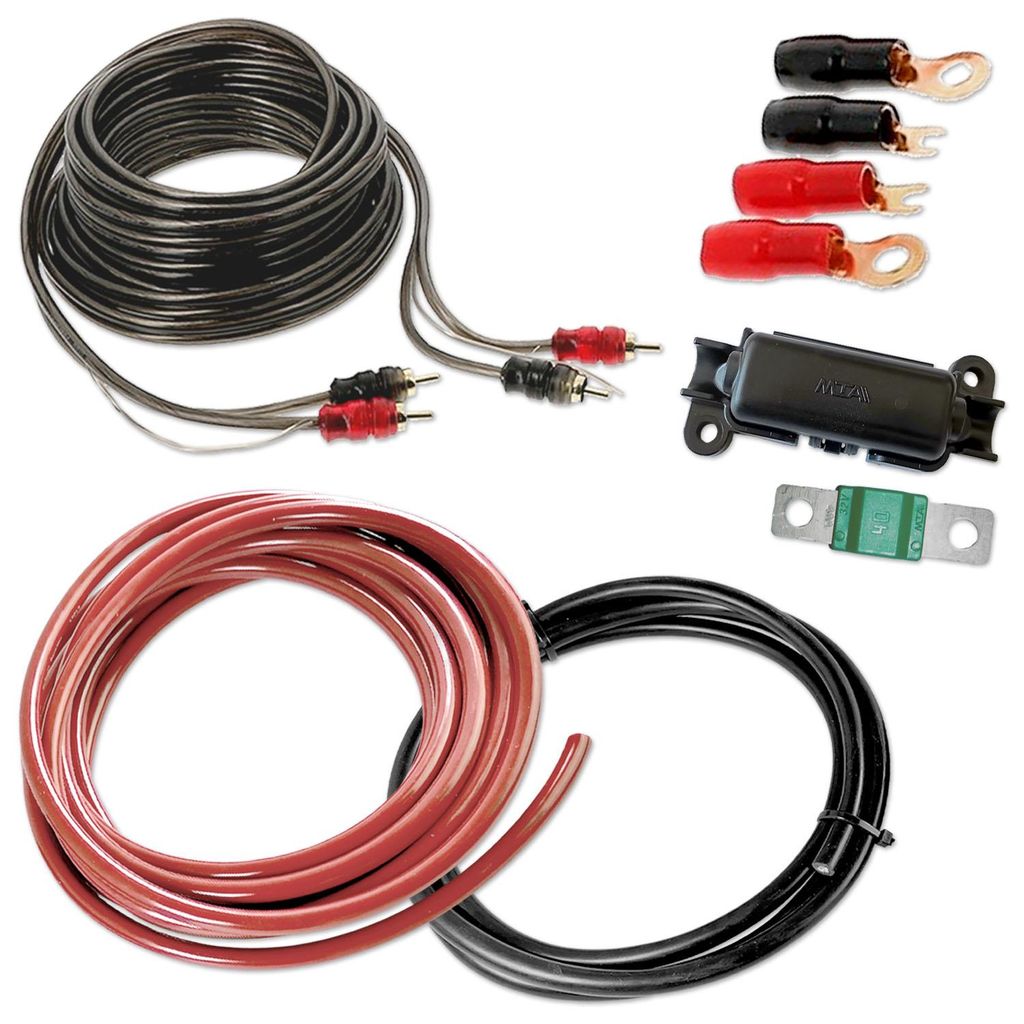

Das Verstärker Kabelset für 2-Kanal-Endstufen enthält die Leitungen für den Einbau einer Endstufe oder eines Subwoofer-Verstärkers im Fahrzeug: 5 m Pluskabel und 1 m Massekabel AWG8 (8 mm²), eine Sicherung mit 40 A im Halter für die Batterie und 1 Cinchkabel mit Remoteleitung für das Signal vom Autoradio.
Die 1 Cinchkabel übertragen 2 Kanäle. Über die Remoteleitung schaltet das Radio die Endstufe mit ein. Das Set ist für Car-HiFi in Auto, Transporter, Camper und Wohnmobil gedacht, zum Beispiel um einen Subwoofer anzuschließen.
Inhalt des Sets:
| Teil | Ausführung | Wofür |
|---|---|---|
| Pluskabel | 5 m rot AWG8 (8 mm²) CCA | Batterie-Plus zur Endstufe |
| Massekabel | 1 m schwarz AWG8 (8 mm²) CCA | Endstufe zur Fahrzeugmasse |
| Cinchkabel | 1 × Cinchkabel 5 m, Stereo, mit Remoteleitung, gerade auf gewinkelt, gelb | Signal und Einschaltsignal vom Radio zur Endstufe |
| Sicherung | 1 × MTA MidiVAL Sicherung 40 A (grün) | Absicherung des Pluskabels |
| Sicherungshalter | 1 × MTA MidiVAL Sicherungshalter Standard: verschraubt, Gewindebolzen M5, IP40, 70 × 36 × 22 mm, Kabel max. 16 mm² | nahe am Batterie-Pluspol |
| Kabelschuhe | Terminalkit: 2 Ringkabelschuhe M8 und 2 Gabelkabelschuhe, isoliert, mit Tüllen rot und schwarz, für Kabel mit 5 mm Außendurchmesser | Anschluss an Batterie, Halter, Endstufe und Masse |
Endstufe anschließen: so hängen die Teile zusammen
- Das rote Pluskabel (5 m) führt vom Pluspol der Batterie über den Sicherungshalter zum Plus-Anschluss der Endstufe.
- Das schwarze Massekabel (1 m) verbindet den Masse-Anschluss der Endstufe mit einem blanken Massepunkt der Karosserie in ihrer Nähe.
- Die Cinchkabel kommen an die Cinch-Ausgänge des Autoradios und an die Eingänge der Endstufe, die Remoteleitung an den Remote-Ausgang des Radios und den Remote-Anschluss der Endstufe.
Subwoofer anschließen
Ein Subwoofer mit eigener Endstufe oder eine Subwoofer-Endstufe wird genauso angeschlossen. Die Leitung von der Endstufe zum Lautsprecher gehört nicht zum Set: dafür braucht es Lautsprecherkabel.
Vor dem Kauf prüfen:
- Sicherungswert: Die Endstufe darf höchstens eine Absicherung von 40 A verlangen.
- Kanäle: 1 Cinchkabel für 2 Kanäle.
- Länge: Das Pluskabel misst 5 m. Den Weg von der Batterie bis zur Endstufe vorher ausmessen, Durchführungen und Umwege mitgerechnet.
- Autoradio: Es braucht Cinch-Ausgänge und einen Remote-Ausgang; ohne Cinch-Ausgänge ist ein Adapter nötig, der das Lautsprechersignal umsetzt.
- Lautsprecherkabel: nicht im Set.
Welches Set passt zur Endstufe?
Die Absicherung des Sets ist 40 A. Passend ist es für Endstufen, deren Hersteller eine Absicherung bis 40 A angibt; steht dort ein höherer Wert, gehört ein Set mit größerem Querschnitt und größerer Sicherung dazu.
Pro zwei Kanäle braucht es ein Cinchkabel. Dieses Set hat 1 und passt damit zu einer Endstufe mit 2 Kanälen.
| Artikel | Kanäle | Strom- und Massekabel | Sicherung | Cinchkabel |
|---|---|---|---|---|
| 00535 | 2 | AWG8 (8 mm²) | 40 A | 1 |
| 00535-004 | 4 | AWG8 (8 mm²) | 40 A | 2 |
| 00535-006 | 6 | AWG8 (8 mm²) | 40 A | 3 |
| 00538 | 2 | AWG4 (20 mm²) | 60 A | 1 |
| 00538-004 | 4 | AWG4 (20 mm²) | 60 A | 2 |
| 00538-006 | 6 | AWG4 (20 mm²) | 60 A | 3 |
Technische Daten:
- Typ: Verstärker Kabelset, Endstufen Kabelset, Car-HiFi Kabelkit, Anschlussset, Amp Kit
- Für: Endstufe mit 2 Kanälen
- Strom- und Massekabel: AWG8 (8 mm²), CCA, 5 m rot und 1 m schwarz
- Absicherung: 40 A
- Signal: 1 × Cinchkabel 5 m mit Remoteleitung, zusammen 2 Kanäle
- Kabelschuhe: für Kabel mit 5 mm Außendurchmesser, das AWG8-Kabel des Sets
Hinweise zum Einbau:
- Vor Beginn den Minuspol der Fahrzeugbatterie abklemmen.
- Den MTA MidiVAL Sicherungshalter Standard möglichst nahe am Pluspol der Batterie setzen, den ungesicherten Abschnitt so kurz wie möglich halten. Die Sicherung erst einsetzen, wenn alles verbunden ist.
- Das Pluskabel mit einer Kabeldurchführung durch die Spritzwand führen und nicht über scharfe Kanten legen.
- Pluskabel und Cinchkabel auf getrennten Fahrzeugseiten verlegen, damit keine Störungen ins Signal gelangen.
- Die Kabelschuhe mit einem geeigneten Crimpwerkzeug verpressen und die Tüllen über die Crimpstelle schieben.
- Für die Masse den Lack am Massepunkt entfernen, den Kabelschuh fest verschrauben und das Massekabel so kurz wie möglich halten.
- Die gewinkelten Cinchstecker an das Gerät mit wenig Platz, meist das Autoradio.
- Die Remoteleitung nur an Remote-Ausgang und Remote-Anschluss legen.
- Zum Schluss die Sicherung einsetzen, den Minuspol anklemmen und die Lautstärke langsam erhöhen.
- Cinchkabel einzeln: Artikel 00083-Y, für weitere Kanäle oder als Ersatz.
- Weitere Kanäle: die Sets mit mehr Cinchkabeln, siehe Tabelle oben.
Sicherheits- und Warnhinweise:
- Ohne Sicherung am Pluskabel droht bei einem Kurzschluss ein Kabelbrand: das Pluskabel immer nahe der Batterie absichern.
- Keine Leitung im Bereich von Airbags, Pedalen, Sitzschienen oder heißen Motorteilen verlegen.
- Die Remoteleitung führt nur das Einschaltsignal, sie ist keine Stromversorgung.
- Installation durch eine fachkundige Person.
Lieferumfang:
- 1 × Pluskabel 5 m rot AWG8 (8 mm²) CCA
- 1 × Massekabel 1 m schwarz AWG8 (8 mm²) CCA
- 1 × Cinchkabel 5 m, Stereo, mit Remoteleitung, gerade auf gewinkelt, gelb
- 1 × MTA MidiVAL Sicherung 40 A
- 1 × MTA MidiVAL Sicherungshalter Standard
- Terminalkit: 2 Ringkabelschuhe M8 und 2 Gabelkabelschuhe, isoliert, mit Tüllen rot und schwarz, für Kabel mit 5 mm Außendurchmesser
Lautsprecherkabel und Endstufe gehören nicht zum Lieferumfang.
Häufige Fragen:
Welche Endstufe passt zu dem Set?
Eine Endstufe mit 2 Kanälen, deren Hersteller eine Absicherung bis 40 A angibt.
Für wie viel Leistung reicht das Set?
Maßgeblich ist die Absicherung: Das Set ist mit 40 A abgesichert. Welche Absicherung eine Endstufe braucht, steht in ihrer Anleitung; liegt sie über diesem Wert, ist ein größeres Set nötig.
Ist Lautsprecherkabel dabei?
Nein. Das Set enthält Strom-, Masse- und Cinchkabel. Von der Endstufe zu den Lautsprechern braucht es Lautsprecherkabel.
Wo kommt die Sicherung hin?
Möglichst nahe an den Pluspol der Batterie, damit das ungesicherte Stück Kabel kurz bleibt.
Was macht die Remoteleitung?
Sie bringt das Einschaltsignal vom Remote-Ausgang des Autoradios zur Endstufe. Mit dem Radio schaltet sich so die Endstufe ein und aus.
Reicht das Massekabel?
Das Massekabel ist 1 m lang, weil es auf kurzem Weg von der Endstufe zur Karosserie gehört, nicht zur Batterie.
Was bedeutet CCA?
Der Leiter von Plus- und Massekabel besteht aus kupferkaschiertem Aluminium. Das Kabel ist dadurch leichter als ein Kupferkabel gleichen Querschnitts.
