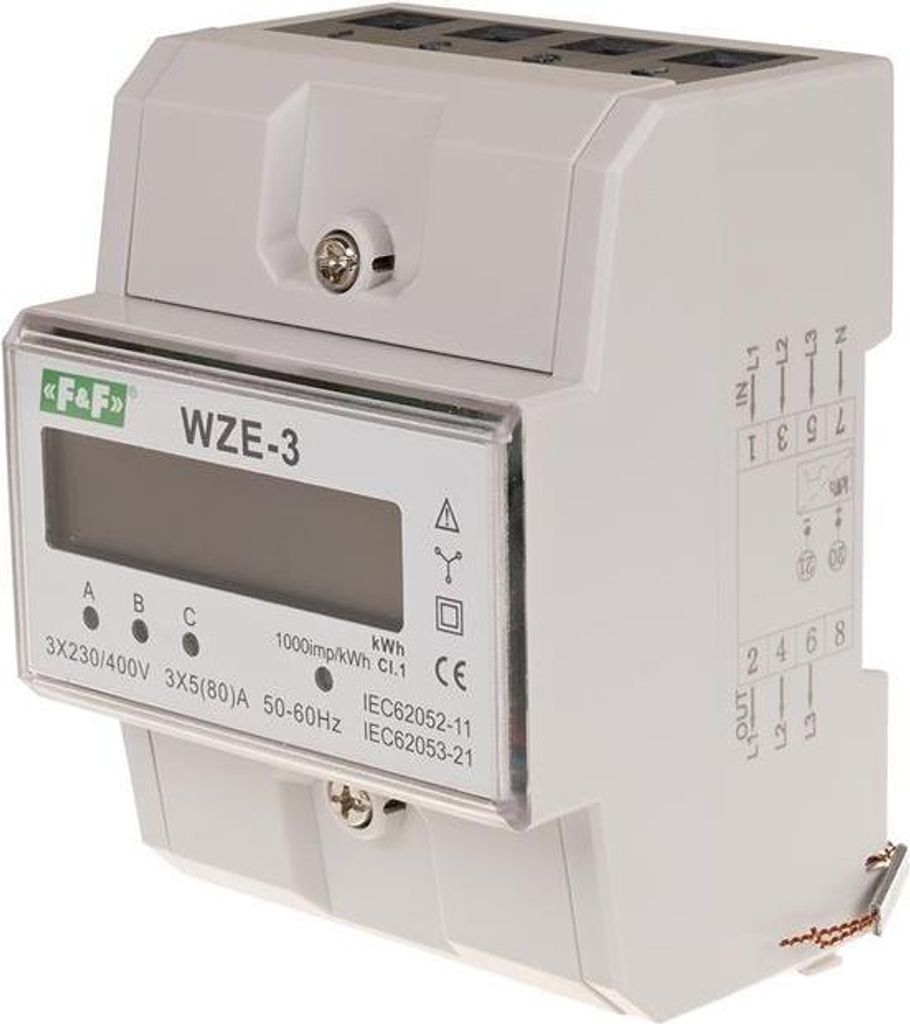

3-Phasen-Strom-/Energiezähler 80 A WZE-3 F&F

Dreiphasen-Stromverbrauchszähler 80A MID

Dreiphasiger Stromverbrauchszähler. 80A Strom.

Der WZE-3 ist ein statischer (elektronischer) geeichter Dreiphasen-Wechselstromzähler in direkter Schaltung.

Dreiphasiger Stromzähler Der WZE-3 ist ein statischer (elektronischer), geeichter Stromzähler für dreiphasigen Wechselstrom im Direktmessverfahren. Funktionsweise Eine spezielle elektronische Schaltung erzeugt unter dem Einfluss des fließenden Stroms und der angelegten Spannung in jeder Phase Impulse in einer Menge, die proportional zur in dieser Phase aufgenommenen elektrischen Energie ist. Die Energieaufnahme in der jeweiligen Phase wird durch das Blinken der entsprechenden LED (L1, L2, L3) angezeigt. Die Summe der Impulse aus den drei Phasen, die durch das Blinken der LED (800 Imp/kWh) angezeigt wird, wird in die im gesamten Dreiphasensystem verbrauchte Energie umgerechnet, und ihr Wert wird auf einem Segment-LCD-Display angezeigt. Die Ziffern hinter dem Komma bezeichnen Hundertstel (.01 kWh = 10 Wh). 0120/SGS0169 - Konformität: MID-Richtlinie 2014/32/EU - Referenzspannung: 3×230/400 V+N - Nennstrom: 0,25÷5 A - Maximalstrom: 80 A - Minimaler Messstrom: 0,04 A - Eigenverbrauch des Zählers: 10 VA; 2 W - Anzeigebereich des Zählwerks: 0÷99999,99 kWh - Zählerkonstante: (1 Wh/Impuls) 1000 Impulse/kWh - Auslesesignalisierung: rote LED - Impulsausgang SO+ SO-: Open-Collector - Anschlussspannung SO+ SO-: max. 27 V DC - Anschlussstrom SO+ SO-: max. 27 mA - Impulsdauer SO+ SO-: 35 ms - Genauigkeitsklasse: B - Stromaufnahmeanzeige: 3×rote LED - Anschluss: Schraubklemmen 16 mm - Betriebstemperatur: -20÷50 °C - Abmessungen: 4,5 Module (75 mm) - Montage: auf 35-mm-Schiene - Schutzart: IP20 Achtung! Der Zähler verfügt über einen Impulsausgang SO+ – SO-. Dies ermöglicht den Anschluss eines anderen Impulsmessgeräts (SO), das die vom Zähler erzeugten Impulse ausliest. Für den ordnungsgemäßen Betrieb des Zählers ist der Anschluss eines zusätzlichen Geräts nicht erforderlich. Der Zähler verfügt über die Möglichkeit, die Abdeckungen der Ein- und Ausgangsklemmen zu plombieren, um eine Umgehung des Zählers zu verhindern. Sicherheitshinweise Installationen dürfen ausschließlich von Personen mit entsprechender Fachkenntnis durchgeführt werden.

---

• Präziser und zuverlässiger Energiezähler für Ihren Bedarf

---

Technische Merkmale

• Der F&F Energiezähler WZE-3 ist ein hochpräziser, 3-phasiger Energiezähler mit einem klaren LCD-Display, der speziell für die Überwachung des Energieverbrauchs in industriellen und gewerblichen Anwendungen konzipiert wurde. Mit seiner MID- erfüllt er alle erforderlichen Standards für die genaue Messung von Stromverbrauch.

---

Produktdetails

• Dieser Energiezähler hat die folgenden Spezifikationen, die ihn zu einer idealen Wahl für die Überwachung Ihres Stromverbrauchs machen:

• Typ: Trifasig

• Kommunikationsprotokoll: keine

• Einhaltung: MID-Richtlinie 2014/32/EU

• Nennspannung: 3×230/400 V + N

• Basisstrom: 0,25 bis 5 A

• Maximalstrom: 80 A

• Minimaler Messstrom: 0,04 A

• Eigenverbrauch des Zählers: 10 VA; 2 W

• Messbereich: 0 bis 99999,99 kWh

• Zählerfaktor: 1000 Imp/kWh

• Impulsanzeige: LED in Rot

• Impulsausgang: SO+ SO-: offener Kollektor

• Maximalspannung SO+ SO-: 27 V DC

• Maximalstrom SO+ SO-: 27 mA

• Impulsdauer SO+ SO-: 35 ms

• Genauigkeitsklasse: B

• Stromverbrauchsanzeige: 3× LED in Rot

• Anschluss: Schraubklemmen bis 16 mm?

• Betriebstemperatur: -20 bis 50 °C

• Abmessungen: 4,5 Modul (75 mm)

• Montage: Hutschiene 35 mm

• Schutzart: IP20

---

Funktionsweise

• Der WZE-3 ist ein statischer (elektronischer) Zähler für Wechselstrom, der in direkter Verbindung arbeitet. Ein spezieller elektronischer Schaltkreis erzeugt Impulse proportional zur entnommenen Energie in jeder Phase. Der Energieverbrauch in jeder Phase wird durch das Blinken der entsprechenden LED (a, b, c) signalisiert. Die Summe der Impulse aus den drei Phasen wird ebenfalls durch eine LED angezeigt und in kWh umgerechnet, die auf dem LCD-Display dargestellt wird. Die Ziffern nach dem Komma zeigen die Hundertstel kWh an (0,01 kWh = 10 Wh).

---

Einfacher Montageprozess

• Die Installation des Zählers ist unkompliziert und kann in wenigen Schritten durchgeführt werden:

1. Trennen Sie die Stromversorgung vom Verteiler. 2. Montieren Sie den Zähler im Verteilerkasten. 3. Öffnen Sie die Abdeckungen der Klemmen. 4. Schließen Sie die Stromversorgung an die Klemmen 1 (L1 in), 3 (L2 in), 5 (L3 in) an. 5. Verbinden Sie den zu messenden Stromkreis oder das einzelne Gerät mit den Klemmen 2 (L1 out), 4 (L2 out), 6 (L3 out). 6. Verbinden Sie den Neutralleiter (N) mit Klemme 7. 7. Ein zusätzliches Impulsgerät kann an die Klemmen 20 (+) und 21 (–) angeschlossen werden, ist jedoch nicht zwingend erforderlich. 8. Bringen Sie die Abdeckungen des Zählers wieder an.

---

Produktvorteile:

• LCD-Display: Das LCD-Display ermöglicht eine einfache Ablesbarkeit des Energieverbrauchs.

• Einfache Installation: Die Montage auf einer Hutschiene vereinfacht die Installation erheblich.

• Robuste Bauweise: Mit der Schutzart IP20 ist der Zähler gegen Staub und Berührung geschützt, ideal für den Einsatz in trockenen Innenräumen.

---

Die besten Vorteile der Nutzung des Produkts

• Die Verwendung des F&F Energiezähler WZE-3 ermöglicht es Ihnen, den Energieverbrauch effizient zu überwachen und zu verwalten. Mit seiner hohen Genauigkeit und der MID- sind Sie sicher, dass Ihre Messungen zuverlässig sind. Der klare LCD-Bildschirm erleichtert die Ablesung, während die einfache Montage und die robuste Bauweise den Zähler zu einem praktischen Werkzeug für jeden Haushalt oder Gewerbe machen.

Unterstromzähler / Drehstromzähler Hutschiene MID digital 3-Phasen

Artikel: 3-Phasen- Unterstromzähler
Hersteller: F&F
MID (2014/32/EU): ja
Typ / Model: WZE-3
Anschluss: 230 AC, 50/60Hz
Anzeige: digital - LCD
Betriebsbereich: 5(80)A
Befestigung: DIN-Hutschiene
Impulslänge: 35ms
Arbeitstemperaturbereich: -20°C /+55°C
Schutzklasse: IP20
Anwendung: für private Kostenkontrolle
