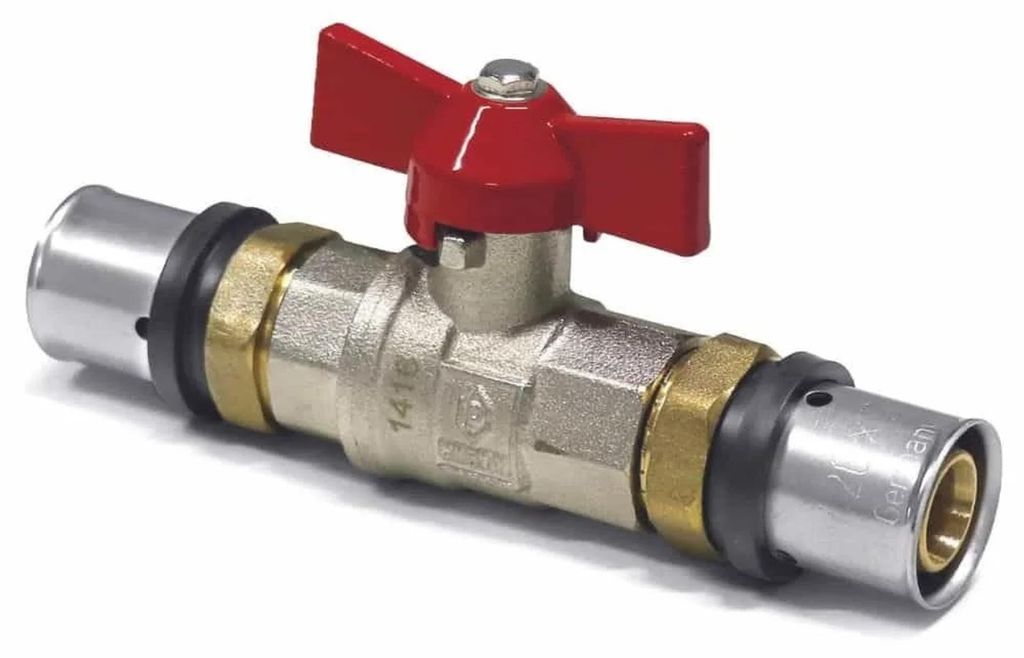

Pressfitting Kugelhahn rot Flügelgriff 20 x 2

Pressfitting Kugelhahn rot Flügelgriff 20 x 2

• Für Trinkwasser uneingeschränkt geeignet (DVGW DW-8501BS5049)
• Entspricht der UBA-Positivliste
• Dauerbelastbarkeit: 10 bar / 70° C / 50 Jahre
• Maximale Betriebstemperatur: 95° C
• unverpresst undicht
• e moderne Kontur - strömungstechnisch optimiert - freier Durchgang - so gut wie keine Strömungsgeräusche
• beste ZETA-Werte: größte Durchgangsfläche = größter Innendurchmesser
• bleiarm bzw.
• kein Herausschieben des Rohres vor dem Pressvorgang und durch den Führungsring, passgenau in der Pressbacke, hohlraumlose Verbindung = höchste Sicherheit
• 2 O-Ringe durch die hohlraumlose Verpressung = kein Eindringen von Luftsauerstoff
• Verbundrohr-Systempressfitting aus Sondermessing gefertigt (CU Zn 40 Pb2)
• Presshülse aus Edelstahl
• Kunststoffführungsring (schwarz) für sichere Verpressungen auch in Zwangslagen
• Integriertes Kontrollfenster Einstecktiefe Rohr in Fitting in der Edelstahlhülse = Sicherheitsplus für den Anwender

Für eine schnelle und sichere Rohrverbindung benötigen Sie lediglich Pressfittinge, unser Alu-Verbundrohr, eine Rohrschere, einen Kalibrierer und eine geeignete Presszange mit TH oder U Presskontur.
Zum besseren Verständnis haben wir bei den Fotos eine bebilderte Montageanleitung hinterlegt.

! Multikontur (TH + U)

Vollständige Kompatibilität mit TH- und U-Pressbacken bis zur Dimension 32 x 3,0 mm.

• 16 x 2,0 mm = TH + U kompatibel
• 20 x 2,0 mm = TH + U kompatibel
• 26 x 3,0 mm = TH + U kompatibel (25er Pressbacke)
• 32 x 3,0 mm = TH + U kompatibel
• 40 x 3,5 mm = TH
• 50 x 4,0 mm = TH
• 63 x 4,5 mm = TH

---

Montageanleitung:

• Das Rohr mit einem geeigneten Werkzeug ablängen
• Nach dem Ablängen muss das Rohrende mit einem Kalibrierer kalibriert und entgratet werden
• Danach das Rohr bis zum Anschlag in den Fitting einführen. Die korrekte Einschubtiefe ist durch die drei Kontrollfenster der Edelstahlpresshülse zu erkennen.
• Mittels geeignetem Presswerkzeug und einer je nach Fittingabmessung maßkonformen Pressbacke verpressen.

---

Eine e Verbindung besteht bei allen Presssystemen nur bei System zugelassenen Komponenten (Fittinge und Rohre die zusammen geprüft wurden)
Dies gilt Herstellerunabhängig für alle Verbundrohrsystemen.

Der Pressfitting Kugelhahn mit rotem Flügelgriff in der Größe 20 x 2 ist eine zuverlässige Lösung für Trinkwassersysteme und andere Rohrleitungen. Aus Sondermessing (CU Zn 40 Pb2) gefertigt. Presshülse aus Edelstahl. Kunststoffführungsring (schwarz) für sichere Verpressungen auch in Zwangslagen. Er bietet folgende Vorteile: uneingeschränkte Trinkwassertauglichkeit (DVGW DW-8501BS5049), Einhaltung der UBA-Positivliste, bleiarme Materialien. Dauerbelastbarkeit von 10 bar bei 70°C über 50 Jahre, maximale Temperatur 95°C. Die strömungstechnisch optimierte Kontur sorgt für freien Durchgang, minimale Geräusche und beste ZETA-Werte durch größte Durchgangsfläche. Unverpresst undicht zur Vermeidung unsicherer Verbindungen. Höchste Sicherheit durch hohlraumlose Verpressung und Führungsring. Tipps zur Verwendung: Schneiden Sie das Rohr mit einer geeigneten Rohrschere ablängig. Kalibrieren und entgraten Sie das Rohrende. Führen Sie das Rohr bis zum Anschlag ein und prüfen Sie die Einstecktiefe über die drei Kontrollfenster in der Edelstahlhülse. Pressen Sie mit einer passenden Zange und Pressbacke (TH oder U-Kontur). Multikontur-Kompatibilität: 20 x 2,0 mm TH + U, bis 32 x 3,0 mm TH + U. Verwenden Sie ausschließlich systemzugelassene Rohre und Fittings für e Installationen. Lagern Sie die Fittings trocken und vor mechanischen Beschädigungen geschützt.
