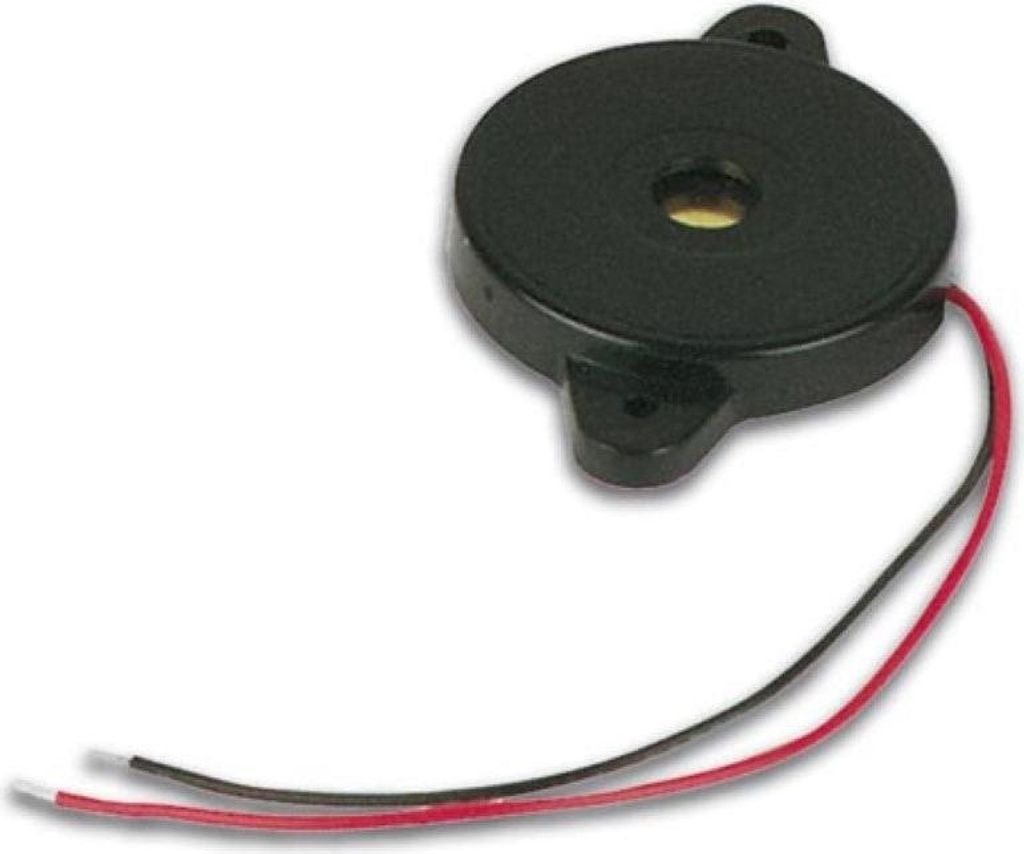

Velleman 17122

Der piezoelektrische Keramiksummer hat eine einfache Struktur, bei der ein keramisches Piezoelement auf eine Vibrationsplatte geklebt ist. Das piezokeramische Element dehnt sich diametral aus oder schrumpft, wenn eine Wechselspannung angelegt wird. Diese Eigenschaft wird verwendet, um die Vibrationsplatte zu biegen, wodurch Ton erzeugt wird. Die Methode der akustischen Erzeugung kann grob in die Methode der selbstangetriebenen Schwingung und die Methode der extern angetriebenen Schwingung unterteilt werden. Erstere ergibt die niedrigste Impedanz des Akustikgenerators und erzeugt Ton durch die positive Rückkopplung des Oszillatorkreises. Dies ermöglicht die Erzeugung von Schalldruck mithilfe eines einfachen Schaltkreises. Die Methode der extern angetriebenen Schwingung verwendet eine feste Frequenz und erzeugt Ton durch den Oszillator.

Tontyp: Externes Laufwerk - Betriebsspannung: 30 Vp-P/Max - Nennspannung: 5 Vac - Stromverbrauch: 1,5 Ma - Resonanzfrequenz: 2,8 ± 0,5 kHz - Schalldruckpegel: 80 dB bei 10 cm - Anschlusstyp: Kabel - Gehäusefarbe: Schwarz - Gewicht: 4 g.

Dieser piezoelektrische keramische Summer hat eine einfache Bauweise bei der ein keramisches Piezo-Element an einer vibrierenden Platte festgeklebt ist. Dieses piezokeramische Element dehnt sich aus oder schrumpft wenn Wechselspannung angelegt wird. Diese Eigenschaft wird um die vibrierende Platte zu biegen und so wird Klang verursacht.
Das Verfahren um akustische Schwingungen zu erzeugen kann in intern angetriebene Oszillation und extern angetriebene Oszillation gegliedert werden. Die intern angetriebene Oszillation hat die niedrigste Impedanz und erzeugt Schall mit dem positiven Feedback des Oszillators. So können Sie Schalldruck erzeugen mithilfe einer einfachen Schaltung. Der externe Oszillator verwendet eine feste Frequenz und erzeugt Schall mit einem Oszillatorkreis.

Der piezoelektrische Keramiksummer hat einen einfachen Aufbau, bei dem eine piezoelektrische Keramikscheibe auf eine vibrierende Platte geklebt wird. Eine an dieses Element angelegte Wechselspannung bewirkt eine diametrale Kontraktion oder Expansion des Elements. Diese Funktion wird genutzt, um eine vibrierende Platte zu klappen, die die Töne erzeugt. Im Allgemeinen lassen sich die Methoden zur Erzeugung akustischer Schwingungen in 2 Kategorien einteilen: die innere und die äußere Methode. Die innere Methode hat eine niedrigere Impedanz und erzeugt die Töne dank der positiven Rückkopplung des Oszillators. Auf diese Weise können Sie den gewünschten Schalldruckpegel (SPL) mit einer relativ einfachen Schaltung erzeugen. Der externe Oszillator erzeugt Töne, wenn der Wandler über einen Schwingkreis verfügt.

• Tonart: externes Laufwerk
• Stromversorgung: 30 Vp-p/max
• Nennspannung: 5 VAC
• Stromaufnahme: 1,5 mA
• Resonanzfrequenz: 2,8 ± 0,5 kHz
• Schalldruckpegel: 80 dB @ 10cm
• Anschlussart: Kabel
• Gehäusefarbe: schwarz
• Gewicht: 4 g
