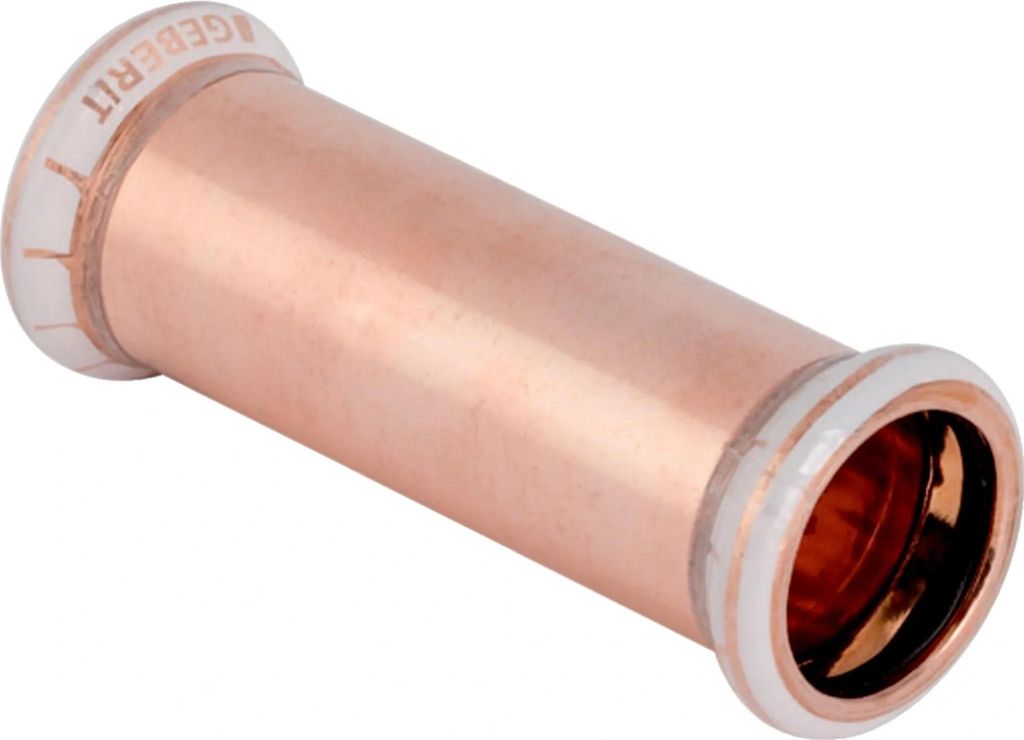

Geberit GE Mapress, Kupfer, Schiebemuffe, d18mm, 1 Stk.

Geberit Mapress Kupfer Schiebemuffe

• Verwendungszwecke: Für Haustechnik, Industrie und Schiffbau.
• Eigenschaften: Dichtring aus schwarzem CIIR, bis Ø max. 54 mm.
• Technische Eigenschaften:
  Werkstoff: Cu-DHP Kupfer CW024A (EN 1412)
  d, Ø / Außendurchmesser: 18 mm
  E / Einstecktiefe: 2,5 cm
  L / Länge: 8 cm
  Z / Z-Maß: 3 cm

Details: - Herstellernummer: 62103 - Herstelltypnummer: 62103

Eigenschaften:

• Pressindikator
• Unverpresst undicht bis Ø<= 54 mm
• Dichtring aus CIIR schwarz bis Ø<= 54 mm
• Dichtring aus EPDM schwarz ab Ø>54 mm
• Pressmuffe mit transparentem Schutzstopfen
• Aus Cu-DHP Kupfer CW024A (EN 1412)

Technische Daten:

• Serie: Mapress
• Größe: 18 mm
• Rohraußendurchmesser Anschluss 1: 18 mm
• Nenndurchmesser Anschluss 1: DN 15
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 2: 18 mm
• Nenndurchmesser Anschluss 2: DN 15
• Anschluss 2: Pressmuffe
• Reduzierend: Nein
• Länge: 80 mm
• Grad: 0
• Werkstoff Anschluss 1: Kupfer
• Oberflächenschutz Anschluss 1: Unbehandelt
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Oberflächenbehandlung Anschluss 1: Unbehandelt
• Werkstoff Anschluss 2: Kupfer
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 2: Unbehandelt
• Oberflächenbehandlung Anschluss 2: Unbehandelt
• Systemgebunden: Ja
• UBA-Positivliste: Ja
• Form: Gerade

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Serie: Mapress
• Größe: 18 mm
• Rohraußendurchmesser Anschluss 1: 18 mm
• Nenndurchmesser Anschluss 1: DN 15
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 2: 18 mm
• Nenndurchmesser Anschluss 2: DN 15
• Anschluss 2: Pressmuffe
• Reduzierend: Nein
• Länge: 80 mm
• Grad: 0
• Werkstoff Anschluss 1: Kupfer
• Oberflächenschutz Anschluss 1: Unbehandelt
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Oberflächenbehandlung Anschluss 1: Unbehandelt
• Werkstoff Anschluss 2: Kupfer
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 2: Bitte beachten Sie: Dekoration Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Serie: Mapress
  • Größe: 18 mm
  • Rohraußendurchmesser Anschluss 1: 18 mm
  • Nenndurchmesser Anschluss 1: DN 15
  • Anschluss 1: Pressmuffe
  • Rohraußendurchmesser Anschluss 2: 18 mm
  • Nenndurchmesser Anschluss 2: DN 15
  • Anschluss 2: Pressmuffe
  • Reduzierend: Nein
  • Länge: 80 mm
  • Grad: 0
  • Werkstoff Anschluss 1: Kupfer
  • Oberflächenschutz Anschluss 1: Unbehandelt
  • Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
  • Oberflächenbehandlung Anschluss 1: Unbehandelt
  • Werkstoff Anschluss 2: Kupfer
  • Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
  • Oberflächenschutz Anschluss 2: Unbehandelt
  • Oberflächenbehandlung Anschluss 2: Unbehandelt
  • Systemgebunden: Ja
  • UBA-Positivliste: Ja
  • Form: Gerade


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eigenschaften: Das Mapress Kupfer Pressfitting-System und Qualitätskupferrohr werden mit einem geeigneten Presswerkzeug unter Einhaltungder Einschubtiefe als Pressfitting-Verbindung miteinander verpresst. Die Rohrdimensionen d 12-35 mm werden mit Pressbacken verpresst. Die Rohrdimensionen d 42–108 mm werden mit Pressschlingen und den zugehörigen Zwischenbacken verpresst. Mapress Kupfer Pressfittings sind hergestellt aus Cu-DHP Kupfer mit der Werkstoff Nr.: CW 024A. Die Pressverbinder aus Kupfer bzw. Konturringe aus Butylkautschuk CIR-schwarz für Pressfittings d 12 - 54 mm, sowie Oval-Dichtringe aus EPDM-schwarz für Pressfittings d 76,1 – 108 mm Mapress Pressfittings und Dichtungen sind zugelassen für die Desinfektion von Trinkwasser gemäß der Liste der Aufbereitungsstoffe und Desinfektionsverfahren nach §11 der Trinkwasserverordnung 2001. Mapress Kupfer und Rotguss Pressfittings sind mit einem weißen Pressindikator gekennzeichnet. Über die Farbe des Pressindikators ist das Material (Weiß = Werkstoffe Kupfer Messing und Rotguss), über den Verschlussstopfen der Einsatzbereich des Fittings erkennbar: Transparent = Standardanwendung (z.B. Trinkwasser) Gelb = Gas (z.B. Erdgas) Anthrazit = Sonderanwendung (z.B. Solar) GB62103

Verwendungszwecke - Für Haustechnik, Industrie und Schiffbau Eigenschaften - Unverpresst undicht bis D max. 54 mm - Dichtring aus CIIR schwarz, bis D max. 54 mm - Pressmuffe mit transparentem Schutzstopfen - Dichtring aus EPDM schwarz, ab D > 54 mm Technische Eigenschaften - Werkstoff: Cu-DHP Kupfer CW024A (DIN EN 1412) - d, D / Außendurchmesser (mm): 18 mm - E / Einstecktiefe (cm): 2,5 cm - L / Länge (cm): 8 cm - Z / Z-Maß (cm): 3 cm - DN / Nennweite: 15
