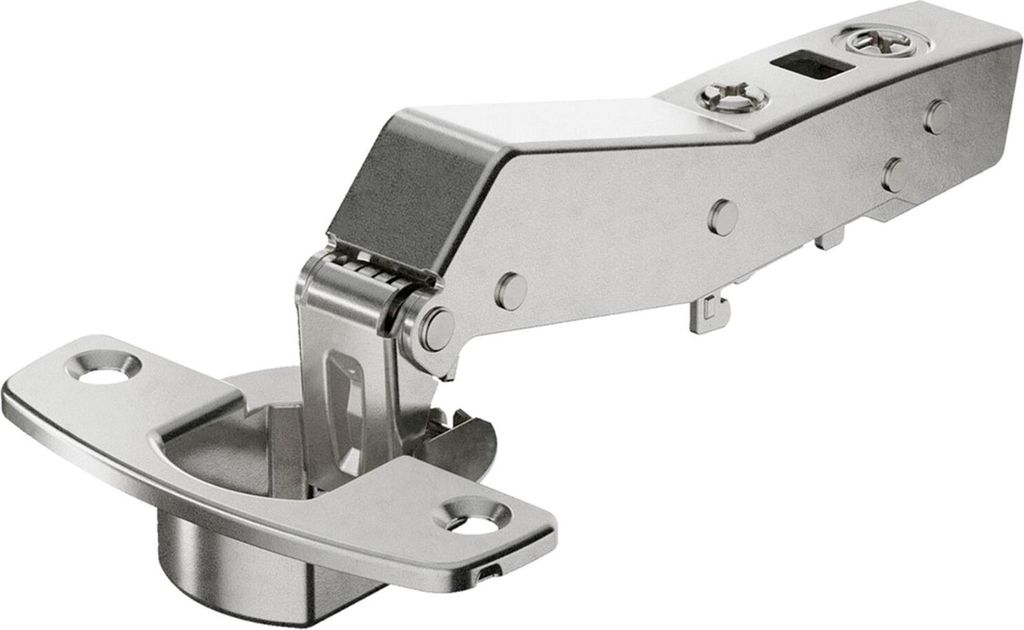

Hettich 9088019, 50 Stück(e)

Einleitung Topfscharnier Sensys 8639i W45, 95°Eigenschaften - Sensys Winkelscharnier W45- Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W45)- Qualitätseinstufung nach EN 15570, Level 3- Öffnungswinkel 95°- Für Türdicke 15 - 28 mm- Bohrbild TH 52 x 5,5 mm- Topftiefe 12.8 mm- Integrierte Auflagenverstellung +2 mm / -2 mm- Integrierte Tiefenverstellung +3 mm / -2 mm- Höhenverstellung über MontageplatteAnwendung - Für Diagonalschränke, für Holztüren - MöbelLieferumfang - Ohne Abdeckkappen und Montageplatte Technische Daten:

• Basis: Topfscharnier
• Montage: Zum Anschrauben
• Dämpfung: Mit Dämpfung
• Anschlagart: Für vorliegende Türen
• Schließsystem: Mit Schließautomatik
• Türeinstellung: 3-dimensional
• Türstärke min.: 15 mm
• Türstärke max.: 28 mm
• Durchmesser Topfbohrung: 35 mm
• Tiefe Topfbohrung: 12,8 mm
• Topfbezeichnung: TH 52
• Topfausführung: Im Sensys Design
• Öffnungswinkel: 95 °
• Winkelanschlag: 45 °
• Korpuswinkel: 95 °
• Auflagenverstellung min.: -2 mm
• Auflagenverstellung max.: 2 mm
• Tiefenverstellung min.: -2 mm
• Tiefenverstellung max.: 3 mm
• Höhenverstellung: Über Montageplatte
• Basis (Topfüberstand): -2 mm
• Mindestbohrtiefe: 12,9 mm
• Lochreihenabstand: 37 mm
• Qualitätseinstufung: EN 15570, Level 3
• Oberfläche: Vernickelt
• Technik: Aufklipstechnik
• Werkstoff Scharnierarm: Zinkdruckguss
• Werkstoff Scharniertopf: Stahl

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Basis: Topfscharnier
• Montage: Zum Anschrauben
• Dämpfung: Mit Dämpfung
• Anschlagart: Für vorliegende Türen
• Schließsystem: Mit Schließautomatik
• Türeinstellung: 3-dimensional
• Türstärke Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Basis: Topfscharnier
  • Montage: Zum Anschrauben
  • Dämpfung: Mit Dämpfung
  • Anschlagart: Für vorliegende Türen
  • Schließsystem: Mit Schließautomatik
  • Türeinstellung: 3-dimensional
  • Türstärke min.: 15 mm
  • Türstärke max.: 28 mm
  • Durchmesser Topfbohrung: 35 mm
  • Tiefe Topfbohrung: 12,8 mm
  • Topfbezeichnung: TH 52
  • Topfausführung: Im Sensys Design
  • Öffnungswinkel: 95 °
  • Winkelanschlag: 45 °
  • Korpuswinkel: 95 °
  • Auflagenverstellung min.: -2 mm
  • Auflagenverstellung max.: 2 mm
  • Tiefenverstellung min.: -2 mm
  • Tiefenverstellung max.: 3 mm
  • Höhenverstellung: Über Montageplatte
  • Basis (Topfüberstand): -2 mm
  • Mindestbohrtiefe: 12,9 mm
  • Lochreihenabstand: 37 mm
  • Qualitätseinstufung: EN 15570, Level 3
  • Oberfläche: Vernickelt
  • Technik: Aufklipstechnik
  • Werkstoff Scharnierarm: Zinkdruckguss
  • Werkstoff Scharniertopf: Stahl


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• Winkelscharnier +45° mit Aufklipstechnik
• Für Diagonalschränke, Korpuswinkel 135°
• Für Türstärken ab 15 mm bis 28 mm
• Topfdurchmesser 35 mm
• Topftiefe 12,8 mm
• Integrierte Auflagenverstellung ± 2 mm
• Integrierte Tiefenverstellung + 3/- 2 mm
• Höhenverstellung über Montageplatte ± 2 mm

• Kröpfung(mm): - 2
• Anschlagart: Mittelanschlag
• Ausführung: integrierte Dämpfung
• Verwendung: Winkelscharnier +45°
• Oberfläche: vernickelt
• Type: Sensys 8639i
• Material: Stahl
• Montageart: zum Anschrauben
• Schließungsart: mit Feder
• Werksnummer: 9088019
• Öffnungswinkel(°): 95
• Bohrbild: HETTICH TH52
• Marke: Hettich
• Inhaltsangabe (ST):1

Menge pro Packung:

50 Stück(e)

Topfscharnier,9088019,95 vernickelt Einheit: 1 Stück

Hettich Sensys 8639i W45b-2 Th52 95grad-scharnier, Dämpfung Z.anschrauben, 45grad-anschlag 9088019

- Sensys Winkelscharnier W45 - Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W45) - Qualitätseinstufung nach EN 15570, Level 3 - Öffnungswinkel 95° - Für Türdicke 15 - 28 mm - Anschlagart vorliegend (B -2 mm) - TH-Bohrbild 52 x 5,5 mm - Topftiefe 12.8 mm - Montage zum Anschrauben (TH 52) - Integrierte Auflagenverstellung +2 mm / -2 mm - Integrierte Tiefenverstellung +3 mm / -2 mm - Höhenverstellung über Montageplatte - Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je Tür Hettich Technical Assistant Sensys Auflagen- / Tiefenverstellung Konstruktion von Winkelschränken mit W-Scharnieren Toleranzen Bohrbild Artikeldaten 2D/3D (DWG/DXF) Bohrbild 2D (DXF) Schnittzeichnung 2D (DXF) Hettich CAD Blätterkatalog

Topfscharnier Sensys 8639i W45, 95° -Sensys Winkelscharnier W45 -Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W45) -Qualitätseinstufung nach EN 15570, Level 3 -Öffnungswinkel 95° -Für Türdicke 15 - 28 mm -Bohrbild TH 52 x 5,5 mm -Topftiefe 12.8 mm -Integrierte Auflagenverstellung +2 mm / -2 mm -Integrierte Tiefenverstellung +3 mm / -2 mm -Höhenverstellung über Montageplatte Lieferung: Ohne Abdeckkappen und Montageplatte.
